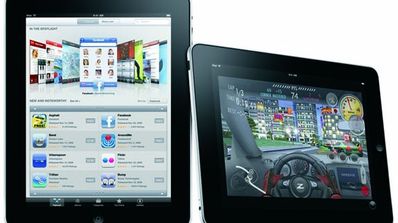

El igualmente deseado y odiado iPad de Apple (como la mayoría de productos de la marca) hará su aparición de forma oficial el día 28 de Mayo en 9 países más, entre los que se encuentra el nuestro.

GIGABYTE TECHNOLOGY Co., Ltd, fabricante líder de placas base, tarjetas gráficas y otras soluciones hardware presenta la potente gama de placas basadas en los esperados chipsets AMD 890FX, 880G y 870 chipsets. Los nuevos modelos son las placas GA-890FXA-UD7, GA-880GMA-UD2H y GA-870A-UD3, todas con soporte para los procesadores de 6 núcleos AMD Phenom™ II X6, SATA 6Gb/s nativo (vía el chipset SB85) y tecnología multi-GPU ATI CrossFireX™/Hybrid CrossFireX™. Entre las nuevas características también se incluyen tecnologías exclusivas de GIGABYTE como por ejemplo Auto Unlock que habilita núcleos de CPU ocultos, Carga On/Off que proporciona una carga mejorada de iPhone / iPad / iPod Touch y USB 3.0 y 3x USB power que los posiciona como líderes en este segmento del mercado.

GIGABYTE TECHNOLOGY CO., LTD., fabricante líder de placas base  y tarjetas gráficas se alegra de anunciar que la Tercera Edición Anual del Abierto de Overclockingde GIGABYTE (GO OC) está a punto de convocarse. En GO OC 2010 participarán más de 33 países convirtiéndolo en el mayor evento del segmento a nivel mundial Overclockers, llega la hora de empuñar las armas; la batalla está a punto de comenzar.

Samsung Electronics, líder del mercado en electrónica de consumo y líder mundial en tecnología TI, ha anunciado el lanzamiento de dos nuevas impresoras láser monocromo. Los modelos ML-1660 y ML-1665, que ofrecen a los usuarios una impresión intuitiva, gracias a la incorporación en su diseño de varias prestaciones de fácil utilización como la solución “una sola pulsación”. Las impresoras compactas también incluyen unas funciones ecológicas, lo que las convierte en dispositivos ideales para el uso personal y para los usuarios de oficinas en casa y pequeñas oficinas.

Logitech ha anunciado hoy el lanzamiento de un nuevo mando a distancia que dispone de todas las ventajas de la galardonada familia de productos Harmony, para todos aquellos que disponen de un sistema de entretenimiento más simple en sus hogares. El nuevo Logitech® Harmony® 300 Remote es fácil de configurar, reemplaza hasta cuatro mandos y te da un mayor control de todo aquello que esté conectado a tu TV con sólo apretar un botón.

Desde su lanzamiento, la Cooler Master CM690 Dominator se convirtió en un auténtico éxito. Combinando un interior espacioso, ventiladores de serie razonablemente silenciosos y eficientes, un buen sistema para fijar los cables y un precio nada prohibitivo, es una caja que se ha recomendado muchísimas veces en los foros de ADSL Zone y que yo también he montado en muchos presupuestos. El mejor testamento al buen diseño de la caja es que, dos años después de su lanzamiento, sigue siendo una opción perfectamente válida a la hora de montar un sistema.

Sin embargo, el tiempo ha ido pasando poco a poco y han aparecido nuevas tecnologías, nuevos tamaños de gráficas y disipadores y Cooler Master ha decidido sacar al mercado una revisión de este modelo tan exitoso, a demás de intentar solventar algunos de los problemas que tenía la CM690 original. Hoy os traemos el análisis de este «nuevo» modelo, la Cooler Master CM690 II Advanced. Revisar un modelo con tanto éxito en el mercado es siempre una tarea arriesgada, solo nos queda confiar que Cooler Master haya hecho bien sus deberes.

CARACTERÍSTICAS TÉCNICAS.

Sacadas de la web de Cooler Master:

A primera vista no parece que hayan cambiado muchísimo las cosas. El número de bahías de 3½» a aumentado en una, se ha cambiado el ventilador frontal por un modelo de 140 mm y el ventilador lateral se ha re posicionado a la parte superior de la caja y cambiado por un modelo de 140 mm. También ha aumentado el número de ranuras de expansión a 8 frente a las 7 tradicionales. Sin embargo, destaca el hecho que frente a los 7 ventiladores que se le podían colocar al modelo original, en la Advanced caben hasta un total de 10 unidades.

Veamos si los cambios son tan pocos como aparentan las especificaciones técnicas.

ANÁLISIS EXTERNO.

La CM690 II Advanced viene  en una caja completamente negra con fotos en sus laterales que destacan las principales características de la caja.

En su interior, la caja viene protegida como es habitual con dos bloques de corcho blanco en su parte superior e inferior, y con una bolsa de plástico transparente para evitar arañazos en la pintura durante el transporte.

Una vez abierta, podemos ver la caja en toda su gloria.

Si empezamos por el frontal, lo primero que notamos es que la antigua rejilla de ventilación ha desaparecido para dejar paso a una nueva de bastante mejor calidad y menos restrictiva al paso del aire.

Las 5 bahías de 5¼» del modelo original se han visto reducidas a 4 para permitir la ampliación de los discos duros a 6 unidades. No es que sea una gran pérdida ya que no conozco a nadie que emplee en sus sistemas más de 2 bahías de 5¼».

La zona inferior está dominada por la gran rejilla tras la cual se oculta el ventilador de 140 mm encargado de introducir aire en nuestra caja.

El sistema de anclaje del frontal de la caja ha mejorado considerablemente. Ya no hay que hacer una fuerza sobrehumana para que el frontal se separe; con un buen tirón, se desprende perfectamente. Así mismo, el anclaje de las rejillas de las bahías de 5¼» también ha mejorado mucho, especialmente en lo que respecta a la primera bahía que siempre era algo difícil de extraer. Lo que yo no conseguí quitar es el filtro anti polvo del frontal inferior.

Con la parte frontal quitada, podemos ver que Cooler Master ha decidido prescindir de los tapa huecos de las bahías de 5¼» (algo que nunca he entendido por qué se sigue incluyendo).

En la parte inferior vemos que el ventilador se puede cambiar de posición según estemos empleando las bahías de 3½» superiores o inferiores. También podemos ver que los taladros realizados en las bahías son más que suficientes para dejar pasar un buen caudal de aire.

El lateral izquierdo ha cambiado relativamente. En lugar de tener los dos huecos para los ventiladores colocados de manera escalonada en la chapa, ahora están uno encima del otro.

El lateral derecho de la caja presenta la misma apertura superior para la colocación de un ventilador de 80 x 80 x15 mm destinado a refrigerar la parte posterior de la placa base. La gran diferencia es que en este caso, el ventilador no va fijado a la placa posterior que sujeta la placa base, si no directamente a la chapa lateral.

La parte posterior presenta un rediseño bastante extenso. y a mi parecer, acertado en la mayoría de cambios. El primero y más impactante es que está completamente pintada en negro, como el resto de la caja.

En la parte superior, se ha cambiado la rejilla posterior por otra mejor realizada, aunque ésta elimina la posibilidad de instalar ventiladores de inferior tamaño al de 120 mm que viene de serie. Particularmente, me hubiera gustado que, o bien hubiera venido con un ventilador de 140 mm o hubiera permitido la opción de instalar uno de ese tamaño. Otra cosa que se ha re posicionado son los orificios para la instalación externa de una refrigeración líquida, a la vez que se han aumentado de diámetro para el paso más sencillo de tubing de mayor tamaño.

En la parte inferior, vemos que Cooler Master ha eliminado la pequeña rejilla lateral para, en su lugar, colocar una ranura extra de expansión cuya función es albergar los soportes para puertos USB o eSATA externos que llevan algunas placas base, evitando de esa manera que ocupe espacio destinado a tarjetas conectadas a la placa base. Esta es la típica idea que, a pesar de ser especialmente obvia, no se le había ocurrido a nadie hasta que llegó Cooler Master y la implementó. También comprobamos que la ausencia de piezas de plástico en la parte trasera indican que Cooler Master ha decidido eliminar su antiguo sistema de retención que tantos problemas daba con tarjetas gráficas de doble ranura.

La parte superior de la caja también ha recibido un remozado completo.

La rejilla que protege los huecos para los dos ventiladores superiores ha cambiado un poco en su forma pero, sobre todo, se ha beneficiado tremendamente del cambio de tipo de rejilla empleado por una más sólida, de mejor calidad y menos restrictiva al paso del aire.

Quitar la parte superior no es TAN sencillo como en el modelo original, hay que hacer algo más de esfuerzo (un pelín más) y, al quitarla, vemos que Cooler Master ha eliminado la rejilla intermedia permitiendo un flujo de aire sin ningún tipo de traba.

En la parte frontal vemos que los botones de power y reset, así como los puertos multimedia se han cambiado por completo. Originalmente, los botones de power y reset estaban en el lateral inferior de la caja, lo cual los hacía muy incómodos de accionar cuando la caja estaba en el suelo. A éstos se ha unido ahora un tercer botón que sirve para apagar el LED del ventilador frontal. A su vez, también encontramos 2 conectores para USB, un eSATA y conexiones para mini jack de 3.5 mm para cascos y micrófono.

Quizás lo más interesante se encuentra detrás de estos conectores. Cubierto con una placa de plástico translúcida se encuentra una bahía SATA tipo dock con una conexión de datos y una toma de alimentación. Esta bahía nos permitirá conectar directamente nuestros discos SATA al sistema sin necesidad de emplear toda la parafernalia de los eSATA (carcasa externa, cable de alimentación y cable de datos especial). La tapa de la bahía se desliza con mucha facilidad dejando los conectores al aire, quizás con demasiada facilidad para mi gusto.

Finalmente, en la parte inferior las cosas también han cambiado bastante.

En la parte trasera vemos el hueco para permitir la entrada de aire directamente desde el exterior a la fuente. Y seguimos viendo que Cooler Master no ha incluido un filtro de aire para la misma, uno de los principales problemas de modelo original. Sin embargo, sí que se pueden ver lengüetas destinadas a la sujeción de un filtro de rejilla para esa zona, así que no entiendo por qué no se incluye. UPDATE: En las nuevas unidades sí se incluye este filtro anti polvo.

Donde sí se incluye dicho filtro es más hacia la zona frontal donde vemos que el hueco inicial para el ventilador de 140 mm extra se ha ampliado bastante, convirtiéndolo en una rejilla que acepta el montaje de dos ventiladores de 120 mm que pueden emplearse para montar una refrigeración líquida en el fondo de la caja.

Tras darnos toda una vuelta por el exterior de la caja, creo que los cambios que ha introducido Cooler Master son de lo más acertados. Lo que no se puede saber por las fotos es el tremendo salto en calidad que ha dado la caja. La pintura es MUY buena y los plásticos y el metal empleado se notan sólidos y sin tendencia a doblarse al manipularlos. Veamos si lo bueno continúa en el interior de la caja.

ANÁLISIS INTERNO.

Lo primero que nos daremos cuenta al abrir la caja es que también el interior de la misma está completamente pintado en negro, algo que siempre he echado a faltar del modelo antiguo. Sin embargo, no es éso lo realmente importante, no: Cooler Master ha diseñado una caja nueva por completo en el interior de la CM690 II Advanced.

Cualquier parecido con el modelo antiguo es mera coincidencia. Empecemos a ver estos cambios.

En la parte trasera de la caja, comprobamos que, como había supuesto, Cooler Master ha cambiado el sistema de retención de las tarjetas de expansión y ahora emplea thumbscrews para su sujeción. Aunque el manejo de los thumbscrews en lugares tan estrechos es bastante incómodo y lo normal es que tengáis que usar un destornillador, su empleo es cien veces superior a las presillas de plástico que se usaban antes.

La bandeja de sujeción para la placa base ha cambiado por completo. El sistema lateral para fijación de cables ha desaparecido y en su lugar todo el área se halla repleta de agujeros que nos permitirán esconder los cables del sistema sin ningún tipo de problemas, con la consiguiente mejora en el flujo de aire en el sistema. También se ha incluido un gran taladro cuadrado para permitir el montaje de disipadores con placa de retención trasera en la placa base una vez ésta esté montada.

El sistema de retención de las unidades ópticas también se ha mejorado, aunque sigue siendo tool less. En este caso, solo tenemos que accionar una leva entre dos posiciones (claramente identificadas como LOCK y OPEN) para que la unidad quede perfectamente asegurada en la bahía de 5¼», sin necesidad de tornillo alguno.

Las bahías de 3½» han variado considerablemente. Aunque el sistema de retención original era bastante bueno, en este caso se ha optado por emplear el mismo sistema de bandejas que emplea la gama HAF.

Este nuevo sistema de retención tiene bastante miga aunque no lo aparente a simple vista. La cuestión es que las 4 bahías inferiores se pueden desmontar por completo para dejar espacio para un radiador de refrigeración líquida como hemos comentado previamente. Para hacerlo, primero comenzaremos quitando la malla anti polvo del fondo de la caja.

A continuación quitaremos los 4 tornillos negros que podéis ver en la siguiente foto, que son los que sujetan al fondo de la caja las dos mitades de las bahías de 3½».

Acto seguido quitaremos un par de tornillos extra por la parte derecha de la caja, tiraremos y un poco y acabaremos con ambas mitades en nuestras manos.

No es un trabajo sencillísimo ya que los tornillos que se emplean son bastante pequeños pero, creedme: si vais a montar una RL en vuestro sistema, probablemente éste sea el trabajo más sencillo que vais a realizar.

El hueco que queda de esta manera es más que suficiente para colocar un radiador de doble cuerpo con sus ventiladores sin ningún problema… O un trailer de 18 ruedas si me apuráis jeje.

Algo curioso de las bahías de 3½» es que en su parte izquierda hay taladros realizados para colocar otro ventilador (y van…) que ayude a mover el aire dentro de la caja, aunque debéis de tener en cuenta que su inclusión prevendrá el uso de tarjetas gráficas especialmente largas.

Para asegurar el ventilador se suministran con los accesorios unos pasadores que más adelante os enseñaré.

Aunque las bandejas para los discos duros son idénticas con las de la serie HAF (lo cual lo hace practiquísimo si tienes esta caja y otra de esa serie a la hora de intercambiar discos duros), en la CM690 II se ha incorporado una bandeja con un adaptador especial para discos duros de tipo SSD (algo que creo que seguramente vaya a incorporar la futura HAF X).

Mirando la parte posterior de la caja, podemos ver que Cooler Master ha incluido una serie de guías de cables para que nos sea más cómodo enrrutar los recorridos.

En la parte frontal no solo podemos ver la parte trasera de las bahías de 3½» (abiertas, para poder conectar confortablemente los cables) si no el ventilador frontal. El conector de dos pines que va a este ventilador se une después con el botón superior que controla el LED de éste.

Un estupendo detalle que ha tenido Cooler Master a la hora de rediseñar la caja es que ha dejado un hueco bastante bueno entre la bandeja y la chapa que cierra el lado derecho de la caja, lo cual nos permitirá pasar cables gruesos por esta zona, como los de alimentación a la placa base y a la tarjeta gráfica.

Finalmente, en la parte superior de la caja está el ventilador principal de 140 mm. Es una pena que por ahorrar costos Cooler Master no haya decidido instalar el segundo ventilador de 140 mm como hace LanCool en sus modelos PC-K60 y K62, pero bueno.

Los accesorios de la caja vienen en una caja de cartón marrón en el interior de la cual podemos encontrar:

-Filtro anti polvo para ventilador de 140 mm. UPDATE: Esto en realidad es el filtro anti polvo para la fuente de alimentación, que en las primeras unidades que salieron al mercado venía con unas dimensiones incorrectas.

-Adaptador de 3½» a 5¼».

-Frontal perforado para bahía de 5¼».

-Bolsa con los soportes y tornillos para la placa base.

-Bolsa con tornillos negros.

-Altavoz interno de sistema.

-Pasadores para la sujeción de un ventilador en el lateral de las bahías de 3½».

-Bridas de plástico finas.

-Sistema de sujeción extra para tarjetas gráficas cuya función es aliviar el pandeo que sufren las tarjetas gráficas grandes por el exceso de peso de los disipadores de doble cuerpo que emplean.

Aunque la idea no es mala, cabe reseñar que dado que el ancho de los dientes de sujeción es fijo, este sistema es únicamente válido para tarjetas gráficas que usen el disipador de doble cuerpo de serie. En caso de no ser así, el sistema de retención no sirve para nada. Bueno, miento: el sistema de sujeción permite la colocación de un ventilador extra de 80 x 80 x 25 mm en su rejilla, así que os serviría para mejorar un poquito la ventilación de la gráfica.

Como véis, muchos y acertados cambios los que Cooler Master ha introducido en este modelo. Veamos ahora si los cambios han servido para algo tangible: llegó la hora de meter un sistema dentro.

MONTAJE Y TESTEO.

Los componentes que he usado para el montaje y testeo de la CM690 II Advanced son los de mi sistema habitual, precisamente para comprobar cómo de efectiva es la caja con un sistema de altas prestaciones.

-Intel Core i7 920 @ 4 Ghz con IHS lapeado.

-Noctua NH-D14

-Gigabyte GA-EX58-UD5

-6 GB Gskill Trident DDR3-16000 CL9

-eVGA GTX295 single PCB

-Auzentech X-Fi Forte 7.1

-3 Seagate SATA 2

-Lector/grabador Blu Ray LG

-Corsair HX1000W

El montaje de la caja es muy cómodo gracias al amplio (para ser una torre midi) interior que tenemos a nuestra disposición. A demás, la ausencia por completo de bordes cortantes en la caja ayudará a que no acabemos con las manos machacadas.

A la hora de atornillar la placa base y tener un disipador enorme, los tornillos quedan demasiado cerca del borde superior de la caja como para ser fácilmente accesibles. Yo recomiendo que quitéis primero el ventilador para, a continuación con el espacio libre que deja, atornillar dichos tornillos. Luego ponemos el ventilador de nuevo (ya que sus tornillos roscan por la parte externa de la caja) y ya estamos listos.

Esconder los cables es muy sencillo gracias al enorme espacio que queda por la parte trasera de la bandeja de sujeción de la placa base más los agujeros que la rodean, lo que permite que solo se vean donde es necesario.

Algo que me sorprendió notablemente es que un disipador tan enorme como el NH-D14 cupiera absolutamente sin problemas en la caja.

También sorprendente es que cupiera sin problemas mi GTX295 single PCB, dado que es una tarjeta gráfica de dimensiones enormes, y además, con espacio de sobra. Sin embargo, no tengo yo tan claro que sea posible meter en esta caja una HD5970.

Por último, observad lo ordenado que queda el sistema una vez montado por completo:

El sistema de retención para tarjetas gráficas de doble cuerpo se atornilla por la parte trasera y queda de la siguiente manera una vez instalado:

Para testear el procesador se usó una sesión de Prime95 x64 durante media hora y los resultados obtenidos son muy buenos. Comparados con mi habitual HAF 932, la temperatura del procesador subió tan solo 4 ºC, un resultado francamente espectacular para una torre midi que ni siquiera cuenta con un ventilador lateral metiendo aire fresco a la zona de la placa base.

Para testear la tarjeta gráfica usé una sesión de FurMark, también de media hora y en este caso en los resultados se nota la ausencia de dicho ventilador lateral, subiendo la temperatura tanto en idle como en load unos 7 ºC. Sin embargo, esto es algo que se soluciona colocando precisamente un ventilador lateral, algo no precisamente muy caro.

Para los discos duros usé una desfragmentación y no hay cambio de temperaturas comparadas con las de la HAF 932, algo excelente.

CONCLUSIÓN.

Está claro que aunque compartan nombre y un diseño externo similar, la Cooler Master CM690 II Advanced es un paso de gigante hacia delante con respecto a su predecesora. Desde el impecable trabajo de pintura, el acero que no se deforma con facilidad, los plásticos realmente duros hasta un interior espacioso, con una excelente capacidad para montar lo que queramos sin dejarnos las manos en el intento y sin tener los cables colgando por en medio, todo se aúna para que cualquier equipo que montemos en ella tenga los componentes bien asegurados y refrigerados. Qué más se puede pedir?? El único pero que alguno quizás le pueda poner es el precio y es que los 80 € que cuesta no son moco de pavo, está claro. Pero los 15 € de diferencia entre ambas cajas en realidad nos están comprando un mundo de mejoras bastante importante, así que en mi opinión, son 15 € extra bien gastados por todo lo que nos llevamos a cambio. Lo que sería maravilloso es tener una versión light de esta caja, sin el interior pintado de negro, sin el sistema de retención extra para tarjetas gráficas pero por el mismo precio que tiene ahora mismo la Dominator original. En fin, soñar es gratis ;).

Pros:

-Muy amplia.

-Excelente refrigeración.

-Facilidad de montaje.

-Facilidad para esconder cables.

-Bahía tipo dock para discos duros externos SATA que no empleen carcasa.

-Adaptador para discos SSD de serie.

-Capacidad para montar hasta 2 refrigeraciones líquidas.

-Capacidad para instalar tarjetas gráficas de gran tamaño.

-Excelente acabado de la pintura.

-Excelente calidad de los materiales.

-Buen sistema de fijación para las tarjetas de expansión.

Contras:

-Seguimos sin filtro anti polvo para el ventilador de la fuente de alimentación. UPDATE: En las nuevas unidades sí se incluye el filtro anti polvo.

Por ésto, la Cooler Master CM690 II Advanced se hace muy merecidamente acreedora de:

LA BENDICIÓN DEL GURÚ, CATEGORÍA DE ORO.

Queremos dar las gracias a Cooler Master por el apoyo recibido y por no desesperarse demasiado mientras testeábamos la caja.

Aumentando la capacidad de los actuales discos Blu-ray a más del doble (de 50GB a 128GB), se presenta la nueva especificación para estos discos, llamados BDXL. El problema reside en que no es compatible con el formato anterior, por lo que se necesitaría nuevo hardware para reproducir/grabar.

GIGABYTE TECHNOLOGY ESPAÑA S.L.U., fabricante líder de placas base, tarjetas gráficas y otros componentes de hardware aclara, a través de este comunicado, algunas dudas que están surgiendo en la instalación de las placas base H55 y H57.

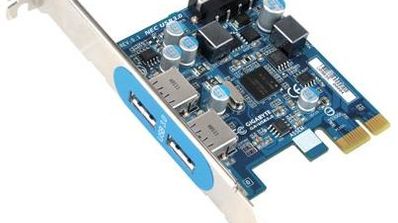

Intel está desarrollando un chip USB 3.0 que habilitará el nuevo estándar SuperSpeed USB. Hasta ahora NEC es el mayor productor de controladores de este tipo.

GIGABYTE TECHNOLOGY Co., Ltd, fabricante líder de placas base, tarjetas gráficas y otros componentes de hardware se enorgullece en comunicar que ha alcanzado el hito de facturar 1 millón de placas SuperSpeed USB (USB 3.0) dentro de su segmento, convirtiendo a GIGABYTE en la plataforma mayormente adoptada a nivel mundial.

INTRODUCCIÓN.

Di con este aparato buscando mi portátil para hacer presentaciones, ver películas en 1080p fluidamente a través de la televisión de mi salón, con eSata para el futuro disco duro externo que tenga, con mando a distancia “integrado” (insertado en la ranura de Express Card), para juegos puntuales donde mi sobremesa ya no llegaba, etc. Y me lleve una sorpresa al conseguir todo eso más un lector de Blu-ray y Bluetooth integrado.

Entrando ya en la frontera de lo que será la invasión de los 4 núcleos en el terreno de los portátiles, y aprovechando la muy trabajada tecnología de los 2 núcleos, el P8700 ofrece una de las mejores características de esta familia al que solo le pueden superan en la cache (3MB) los mejores de su gama. Con un TDP de 25 W está muy por debajo de sus predecesores y de los que están por llegar. Cuando comencé en la búsqueda de mi portátil no pensé en tecnologías del núcleo, pero con la salida del W7 y su modo XP para las versiones Professional y Ultimate, descubrí con pavor que no todos los nuevos procesadores disponían de la tecnología Intel de virtualización, lo que hace que una maquina virtual corra un 80% más rápida que sin ella, así que termine con otro quebradero de cabeza más, y esta tecnología ha sido la culpable de que haya acabado en mis manos este portátil en vez del Toshiba A500-18Q.

Con una gráfica muy decente para un portátil, la ATI Radeon HD4650,  puede mover cualquier cosa que se proponga a costa de un mayor consumo y su consecuente aumento de temperatura.

CARACTERÍSTICAS TÉCNICAS.

Características del sistema
Sistema operativo instalado	Windows® 7 Home Premium original (64 bits)
Tipo de procesador	Tecnología de procesadores Intel® Centrino® 2 • Procesador Intel® Core™2 Duo P8700 • 2,53 GHz , 3 MB de caché de nivel 2

Memoria
Memoria	4096 MB
Memoria máxima	Admite hasta 8 GB de memoria DDR3

Almacenamiento de datos
Unidades internas	500 GB Unidad de disco duro SATA 5.400 rpm
Tipo de unidad óptica	Blu-Ray ROM con DVD±R/RW SuperMulti de doble capa

Gráficos
Tamaño de la pantalla	Pantalla de 15,6″ en diagonal alta definición HP LED BrightView
Resolución de la pantalla	1366 x 768
Tarjeta gráfica	Tarjeta gráfica ATI Radeon™ HD 4650 Hasta un total de 2815 MB de memoria gráfica con 1 GB dedicada DDR3

Características de expansión
Interfaz de captura de vídeo	Interface IEEE 1394 FireWire®
Ranuras	1 ranura ExpressCard/54 (también admite ExpressCard/34)
Dispositivo de tarjeta de memoria	Lector Digital Media Reader integrado «5 en 1» para tarjetas Secure Digital, MultiMedia, Memory Stick, Memory Stick Pro o xD Picture

Dispositivos multimedia
Mando a distancia	Mando a distancia HP Mobile
Webcam	WebCam HP Pavilion con micrófono digital integrado. VGA para poca luz
Altavoces y micrófono	Altavoces Altec Lansing

Dispositivos de entrada
Dispositivo apuntador	Teclado táctil con botón de activación/desactivación y área de desplazamiento arriba/abajo
Teclado	Teclado de tamaño completo con teclado numérico integrado

Comunicaciones
Interfaz de red	LAN Ethernet Gigabit 10/100/1000 integrada
Tecnologías inalámbricas	Intel 802.11 a/g/n
Capacidad inalámbrica	Integración en red inalámbrica Bluetooth®

Dimensiones y peso
Peso del producto	2,88 kg El peso varía según la configuración
Medidas del producto (P x A x L)	25,8 cm (L) x 37,85 cm (An) x 3,4 cm (Al mín.) / 4,2 cm (Al máx.)

Alimentación
Tipo de fuente de alimentación	Adaptador de corriente de 90 W
Tipo de batería	Batería de ion de litio (Li-Ion) de 6 celdas
Conformidad del rendimiento energético	Certificación ENERGY STAR®

Contenido de la caja
Garantía	2 años en piezas y mano de obra con recogida y devolución
Software incluido	Partición de recuperación (incluida la posibilidad de recuperar el sistema, las aplicaciones y los controladores por separado) Reasignación opcional de partición de recuperación Herramienta de creación de CD/DVD de recuperación Symantec™ Norton Internet Security™ 2009 (actualización durante 60 días) Ayuda y soporte para portátiles HP MediaSmart Suite, HP Total Care Setup, HP Total Care Advisor, HP ProtectSmart, Cyberlink DVD Suite Windows Media Center, Windows Mail Consola de juegos HP con varias horas gratuitas de juego, Norton Online Backup (copia de seguridad en línea) (30 días de prueba) Microsoft® Internet Explorer Windows® Live Messenger, Adobe® Reader, Adobe® Flash Player Microsoft® Works y versión de prueba de 60 días de Microsoft® Office Home and Student 2007
Color del producto	HP Imprint – Espresso

ANÁLISIS EXTERIOR.

El embalaje del portátil es una caja básica de cartón ondulado o cartón corrugado, en la vista de alzado se observan los dibujos de la serie pavillion impreso.

En la siguiente vista lateral se pueden leer el listado de componentes básicos y más relevantes.

Al abrir la caja para ir sacando a nuestro nuevo utensilio de trabajo y buenos ratos vemos como va separado del compartimento para cables a la izquierda y un folleto nos da la bienvenida al descubrimiento del portátil.

En la parte inferior del portátil viene una cajita con la garantía, las indicaciones básicas para blu-ray en muchísimos idiomas (indica muy amablemente que los HD-DVD no van a funcionar por mucho que lo intentemos ). También incluye una guía de usuario que no te dice nada pero que ocupa mucho.

Dentro de él viene incluido el mando a distancia con pila y una gamuza para limpiar y dejar nuestro portátil niquelado todo el tiempo.

En el lado izquierdo del portátil aparecen los cables de alimentación con su transformador.

La batería (6 celdas) en su bolsa independiente junto con los cables anteriores.

Ahora viene quitar el portátil de su encrustamiento por los laterales con los cartones protectores, como veis tiene el plástico protector en la tapa superior para evitar rayados.

Como veis el embalaje hace que el portátil quede a la misma distancia de las paredes, aunque se podría desear más protección (indicar que tire plásticos y envoltorios antes de la toma de fotos).

Y sin más aparece el portátil como su padre lo imagino: negro y con circulitos para darle modernidad –expresso- (efecto efervescente quizá, se podrían haber esmerado mas).

En el lateral izquierdo, disponemos de la salida VGA con conector D-Sub15, la rejilla de ventilación esta justo debajo y es imperceptible, conexión 3 puertos de expansión, clavija Ethernet, conexión HDMI,  dos puertos USB 2.0 el primero de ellos es combo con conexión eSATA,  un puerto FireWire, ranura para tarjetas Express Card y lector de tarjetas  5 en 1(Secure Digital, MultiMedia, Memory Stick, Memory Stick Pro o xD Picture):

Vemos los más interesantes detalladamente a continuación:

Puerto de expansión.

Los puertos HDMI y el combo eSATA / USB:

Podemos ver como quedaría el mando a distancia integrado en el portátil.

Pasando al lateral derecho tenemos el Combo, reproductor Blu-ray con grabador de doble capa de DVD.

En ese mismo lado se encuentran 2 puertos más USB y el hueco para el cable de seguridad. Se pueden fijar como están selladas las conexiones de modem y de televisión preparadas para el modelo que las lleve.

En la parte frontal del portátil tenemos el infrarrojo para el mando a distancia con entrada de micrófono y curiosamente 2 salidas de audio.

Al abrir el portátil vemos que no posee ningún cierre especial de seguridad simplemente su bisagra queda cerrada tal concha en el agua y permanece cerrado a no ser que se fuerce más de 5º la apertura en ese caso la tapa quedara en el ángulo que deseemos, el teclado viene protegido con una tela muy fina pero que cubre toda la superficie.

Una vez desmantelado todo vamos viendo sus pequeños secretos como es su cámara integrada con micrófono y leds para cuando estemos en condiciones de poca luz.

Vemos ahora una vista general del ratón y todo el interior, con teclado numérico, cosas que se agradece para los que trabajamos a menudo muchas horas con excel. Decir que las huellas son porque ya había trasteado con él y no lo había limpiado (solo se ven a contraluz).

Otro detalle a destacar son sus altavoces Altec Lansing que me han sorprendido gratamente, aun mejor de lo que leía por el foro.

Para seguir viendo mas detalles hay que encender el equipo porque aun guarda algunos detalles muy elegantes, vemos aquí como se iluminan tanto la tecla de silencio, como regulador de volumen y la tecla para activar/desactivar el wifi y Bluetooth. Todos estos botones son táctiles, y con pasar una pluma por encima los activa, al principio algo molesto pero con el tiempo una maravilla.

En la parte frontal destacan 3 leds (encendido-suspensión, conexión con la red- batería, unidad en trabajo) los símbolos se encuentran tanto en el interior como en el exterior del portátil.

La parte posterior de la tapa también guarda un secreto luminoso y es el símbolo de HP, que se encuentra rodeado de un haz de luz.

Un detalle de la foto anterior:

Pasamos ahora a la parte trasera del portátil:

En una primera vista general se ven fácilmente la zona del disco duro, hueco de la batería, y rejillas de ventilación.

A la derecha vemos claramente 2 rejillas mas sobredimensionadas y es ahí donde reside la fuerza de este ordenador, las vemos en detalle.

Una vez encendido y ver los detalles luminosos antes mencionados observamos lo bien que se ve la pantalla aunque no se aprecie en la foto. He de detallar que en 40 segundos se enciende completamente el ordenador desde pulsar el botón a poder abrir aplicaciones, (la barra de HP pre-instalada duro 2 días).

Vista de Aereo en W7:

TESTEO.

Dicho testeo se ha desarrollado por 5 programas diferentes, la temperatura ambiente era de entre 21,5 y 22,5 ⁰C:

• Orthos  (1 hora)
• PCMarck Vantage
• 3D Marks 06
• Cinebench
• Everest (1 hora)

Puntuaciones en los test.

Temperaturas máximas.

Duración de la batería.



CONCLUSIÓN.

Un muy buen ordenador, que espero me dure mucho. Es mi primer ordenador exclusivo para mí, no me gusta la marca HP prefería Toshiba pero las características que presentaba este modelo con el precio que tenia (895 €) unido a su disponibilidad inmediata hicieron que me decantara por él. Aunque las temperaturas puedan parecer altas no se calienta la carcasa nada. La única zona donde se percibe es en el centro del teclado (teclas G-H) y el cuadrado del ratón cuando esta activado. Me da miedo tocar con mucha presión sobre las teclas táctiles de sonido y wifi porque me parecen extremadamente delicadas. Al ir a conectarlo a una tele con bastantes años me di cuenta de que no dispone de salida S-Vídeo… y hasta que no encuentre algo que pase de D-Sub15 a s-vídeo o euroconector me quedara como algo pendiente.

Por todo esto desde HardZone nos enorgullece otorgarle al HP Pavillion DV6-1367ES nuestro premio de la categoría de oro.

Agradecimientos: A Víctor Sánchez, que se ofreció para realizar este completo análisis de su nuevo ordenador portátil.

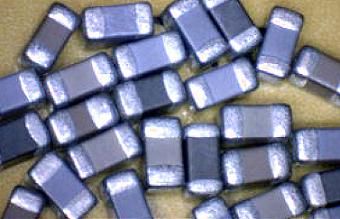

Según algunos fabricantes de placas base, hay algunos componentes básicos como condensadores cerámicos multicapa (MLCC), condensadores sólidos y conectores de red de los que no hay un suministro suficiente, lo que podría desencadenar en un ligero aumento de precio de éstos y, por tanto, de las placas base.

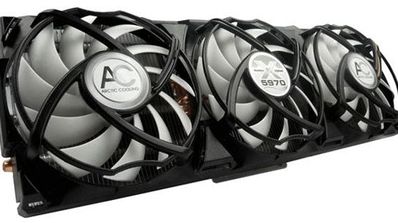

La marca suiza especialista en refrigeración Artic Cooling presenta sus nuevos disipadores, los Accelero XTREME 5870 y 5970, para mejorar tanto la temperatura de dichas gráficas como el nivel de ruido emitido.

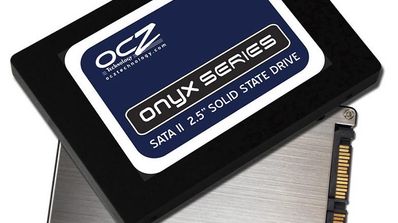

OCZ presenta su nuevo disco Onyx, que ofrece la velocidad de los discos de estado sólido (SSD) a un precio por debajo de los 100$. Con una capacidad inicail de 32GB y unas tasas de 125 y 70MB/s para lectura y escritura, el OCZ Onyx se perfila principalmente como un disco de sistema.

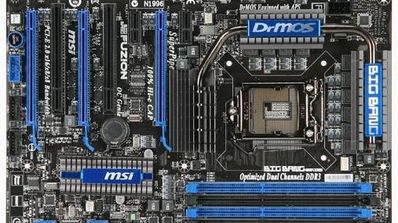

La lucha por el liderazgo en el mercado de las placas base está más reñida que nunca, ya que actualmente Gigabyte y Asus tienen prácticamente el mismo número de ventas. Esto podría suponer una pequeña guerra de precios entre ambas marcas.

Intel prepara el lanzamiento de sus procesadores para servidores de mayor número de núcleos, los Nehalem-EX y Westmere-EP. Lo más llamativo son los Nehalem-EX con sus 8 núcleos físicos y 16 hilos de ejecución, pero eso no es todo, tienen 4 controladores de memoria internos y pueden usarse hasta 4 de estos procesadores a la vez, es decir, hasta 64 hilos de ejecución (32 núcleos reales) en la misma placa.

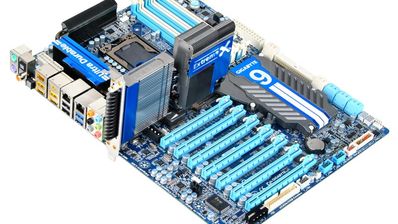

GIGABYTE TECHNOLOGY Co., Ltd, fabricante líder de placas base, tarjetas gráficas y otros componentes de hardware se enorgullece de anunciar hoy el lanzamiento de su nueva placa abanderada para la plataforma basada en el chipset P55, la GA-P55A-UD7. Continuando en la tradición UD7 (tras el lanzamiento de la GA-X58A-UD7), la GIGABYTE GA-P55A-UD7 ofrece funcionalidades extraordinarias para power users y entusiastas de los videojuegos, como por ejemplo un diseño de alimentación de 24 fases, soporte 3-Way SLI™ de NVIDIA® / CrossFireX ™ de ATI®, soporte para USB 3.0, 3x USB Power Boost (único de GIGABYTE), y SATA 3.0 (6Gbps).

GlacialTech Inc, fabricante y proveedor de productos de refrigeración, fuentes de alimentación y soluciones PC para aplicaciones tanto industriales como a nivel usuario y eficientes compontes de refrigeración y chasis, anuncia el lanzamiento de la serie de bases refrigerantes para portátiles IcePad, bajo su marca GlacialStars. El nuevo accesorio ayuda a reducir la carga en los ventiladores del sistema y el ruido emitido por el equipo.

INTRODUCCIÓN

Con la llegada al mercado de los procesadores Core i7, i5 e i3 de Intel, los portátiles equipados con Core2Duo están poco a poco desapareciendo de nuestros ojos, es por eso que los nuevos procesadores de Intel están convirtiéndose en la referencia a la hora de comprar un ordenador portátil, pero no por ello significa que los Core2Duo ya no rindan, porque no es así, y es lo que vais a ver con nuestro nuevo análisis de un ordenador portátil.

El modelo que hoy os traemos pertenece a la gama A500 de Toshiba, concretamente analizamos el A500-18R, un modelo que a día de hoy es muy difícil de encontrar dado  su volumen de ventas, que ha sido bastante grande y permanece descatalogado.

CARACTERÍSTICAS TÉCNICAS

• CPU: Intel Core2Duo P8700 Velocidad de reloj : 2.53 GHz Front Side Bus : 1066 MHz Caché de segundo nivel : 3 MB.
• Chipset: Intel GM45/GM47
• Sistema Operativo: Windows7 Home Premium  Original 64-bit (pre-instalado, Toshiba-HDD recovery)
• RAM: 4,096 (2,048 + 2,048) MB,  DDR3 RAM (1,066 MHz), memoria máxima admitida 8Gb.
• HDD: 500 GB Velocidad de rotación: 5,400 rpm.
• Unidad Lectora de DVD, compatible con: CD-ROM, CD-R, CD-RW, DVD-ROM, DVD-R, DVD-R(DC), DVD-RW, DVD+R, DVD+R(DC), DVD+RW, DVD-RAM.
• Pantalla: 16.0 »  Pantalla Toshiba TruBrite® HD TFT Alto Brillo con retroiluminación LED y formato 16 : 9
• resolución  1,366 x 768.
• Gráfica: NVIDIA® GeForce® GT 230M con tecnología CUDA™ 1,024 MB DDR3 dedicados, con tecnología TurboCache™  PCI Express®

INTERFACES

• 1 x Entrada de corriente
• 1 x Monitor externo
• 1 x RJ-45
• 1 x Micrófono externo
• 1 x Auriculares (estéreo)
• 1 x S/P DIF (audio digital)
• 1 x Ranura multitarjeta 5 en 1 (Soporta SD™ hasta 16 GB, Memory Stick® hasta 256 MB, Memory Stick Pro™
• hasta 2 GB, MultiMedia Card™ hasta 2 GB y xD-Picture Card™ hasta 2 GB)
• 1 x HDMI-CEC (REGZA-Link) soporta 1080p
• 1 x Webcam HD (1,280 x 800) con AutoMacro y micrófono integrado
• 3 ( 1 Izquierda, 2 Derecha) x USB 2.0
• 1 (izquierda) x eSATA/USB 2.0 con USB Sleep-and-Charge
• 1 x Ranura Express Card

TECNOLOGÍA INALAMBRICA

• Compatibilidad : Wi-Fi®
• Soporte de red : 802.11b/g/Draft-N
• Tecnología inalámbrica : Wireless LAN
• Tecnología inalámbrica : Bluetooth®

CONECTIVIDAD CON CABLE

• Topología : Gigabit Ethernet LAN
• Velocidad : 10BASE-T/100BASE-TX/1000BASE-T

SONIDO

• Formatos de audio soportados : 24 bits estéreo
• Altavoces : integra altavoces estéreo Harman Kardon®
• Fabricante : Sistema de Sonido Toshiba Bass mejorado

DIMENSIONES

• An x F x Al : 384 x 259 x 36.5 (frontal) / 41.0 (posterior) mm
• Peso : desde 2.76 kg

BATERÍA

• Tecnología: Litio-ión 6 celdas.

CARACTERÍSTICAS ESPECIALES

• Soporte Audio HD
• Micrófono integrado para voz sobre IP
• Tecnología Intel® SpeedStep® mejorada
• Teclado numérico estándar
• Compatible con SM BIOS
• ENERGY STAR qualified computer
• Sintonizador de TV analógico y digital (TDT)

EXÁMEN DEL EXTERIOR

El portátil se nos presenta en una caja rectangular con los colores representativos de la marca Toshiba, rojo y blanco, como podéis ver la caja no es muy llamativa en cuando a dibujos o colorido, algo poco importante, ya que solo es una caja.

Lo que si tiene bastante importancia es el precinto que se ve en la parte derecha de la imagen, pues no debe de estar roto en ningún caso, si lo esta, es que el portátil ya ha sido estrenado o ha estado en exposición.

También podemos observar unos logos de productos que Toshiba nos recomienda para utilizar, como son Office, Mc Afee, Skype, Ebay y ORB.

En uno de sus costados,  observamos algunas características del portátil, el gran logo de Intel (para que no quede lugar a duda), los símbolos de Wifi (b,g y N) y Bluetooth.

Y en la parte superior de la caja, podemos ver la correspondiente etiqueta que nos certifica que el A500-18R lleva de fábrica el nuevo Windows 7, ¿más fácil?  Al principio no, es un poco lío, sobre todo si el paso lo has hecho de Xp a W7, como ha sido mi caso.

Como podéis observar al abrir la caja, todo está muy bien encajado y bien protegido, con unos buenos corchos a los lados del portátil, por lo que es difícil que se produzcan daños en el transporte, si este se realiza por mensajería.

Una vez que los sacamos todo, vemos que el portátil además de los corchos en los cantos, también está protegido con una bolsa de plástico y también vemos otra caja, donde se sitúa, el adaptador de corriente, la documentación y el mando a distancia del media center y la TDT.

Aquí podéis ver lo que os comentaba antes, el manual de instrucciones, el mando y el adaptador de corriente, lo que me extrañó, es que la batería no fuera en la caja, esta iba colocada ya en el portátil, cosa extraña, ya que las pilas baterías, etc, siempre van aparte, como por ejemplo en el mando del Media Center.

Una vez, que hemos quitado las protecciones y abrimos el portátil vemos que la pantalla viene protegida por una funda de plástico bastante suave y blando. Y comenzamos ver lo realmente bonito que es este portátil.

Quitada la funda protectora, admiramos el portátil de arriba abajo, y observamos lo brillante que es, el portátil, y pensamos en lo que todos… se manchará mucho, pues, efectivamente, no duró ni dos segundos sin marcas de dedos, incluso en las teclas, se marcan mucho los dedos. Dejando aparte el tema de la limpieza, el portátil tiene un diseño muy atractivo, pequeñas líneas recorren todo el portátil, dándole al portátil un look muy cool.

En esta imagen podéis ver, con más detalle lo brillante que es, he tenido muchos problemas para realizar las fotos, ya que con flash, se reflejaba todo y no se observaban los detalles.

En esta foto podéis ver el detalle que os hablé antes, sobre las líneas que están por todo el portátil, que le dan un toque muy interesante y también se observa lo reflectante que es y algunas marcas de dedos nada más sacarlo del embalaje.

El portátil, dispone de una única gran bisagra, lo que hace que sea menos probable, que se tengan problemas con ella, como que, con el paso del tiempo, la pantalla no se quede fija, sino que se mueva, o que simplemente se rompa la bisagra, con el riesgo de rotura de pantalla que ello puede conllevar, un buen punto a favor para este modelo, es muy robusto.

Ahora vamos con los puertos, en el lado izquierdo, podemos ver en esta imagen, un puerto USB 2.0, la rejilla para la salida de aire caliente procedente del procesador  y la salida D-Sub15, que nos servirá para conectarlo a un monitor externo, por ejemplo.

Aquí podéis ver, la conexión Ethernet, el puerto HDMI (el cual debe tener ya cualquier portátil, para poderlo conectar a las modernas televisiones planas para disfrutar de la alta definición), un puerto combo eSATA/USB 2.0 (el cual será bastante útil, por incrementar en 1x los USBs y por disponer un puerto eSATA que de aquí en adelante será bastante útil, ya que mejora la velocidad de transferencia del USB y en un futuro no muy lejano puede que se convierta en un estándar como lo hizo el USB), la entrada de micrófono (aunque el portátil ya lleva uno integrado) y la salida S/P DIF (audio digital).

Aquí podemos ver, en el lado izquierdo del portátil, la unidad lectora/grabadora de DVD. En este portátil se echa de menos un lector Blue-ray, pero no podemos tenerlo todo.

Seguimos por el lado izquierdo, vemos 2 USBs 2.0, la entrada para la televisión (con el sintonizador incorporado se puede utilizar para la TDT, analógico, incluso para satélite, con el adaptador para esta toma), la toma de corriente, la cual, su ubicación no me ha terminado de convencer, ya que en mi anterior portátil esta toma, estaba situada en la parte trasera del portátil, en esta colocación puede resultar un tanto molesto, si se utiliza un ratón, y por último el anclaje para el cierre de seguridad.

En la parte frontal, vemos el lector multitarjeta, el receptor de infrarrojos para el mando a distancia y el interruptor Wifi.

Como podemos apreciar, el ordenador, no dispone de cierre que sujete la pantalla, simplemente se baja la pantalla y se queda bastante sujeta, debido en gran parte a la bisagra que lleva el portátil, lo que hace que se bastante cómodo a la hora de usarlo.

Ahora nos centramos en la zona del teclado, en la parte superior, se puede ver los dos altavoces Harman/kardon, el botón de encendido, el botón ECO (el cual activa la modalidad económica, reduciendo el consumo de energía), el botón del reproductor, play/pause, pista anterior, pista posterior, botón para activar/desactivar la iluminación del portátil y el control de volumen, todos estos botones, excepto el de encendido, no son botones físicos, solo se activan con los dedos, como si de una PS3 se tratara, los cuales responden bastante bien.

Aquí podemos ver los botones en más detalle:

Los fantásticos altavoces harman/kardon, que le otorgan a este portátil una excelente calidad de sonido.

El detalle del logo  Satellite iluminado:

Las pegatinas correspondientes.

El touch pad con tecnología Multi-tactil, con el que se puede realizar zoom, rotar las fotos, etc. También podéis observar el detalle de la línea de luz que hay justo encima del touch pad y el botón de activación/desactivación del touch pad, botón bastante útil cuando realizas tareas de escritura. Dispone de 2 grandes botones que realizan muy bien su función, y le dan un toque distinto al ser de color plata y el resto del portátil color negro.

Aquí podéis ver con más detalle la luz y el botón de activación/desactivación del touch pad.

Estos son los indicadores de estado, conexión a la red eléctrica, el led de encendido, el de la batería, el disco duro, y las tarjetas de memoria.

Aquí está el teclado, con todas las teclas correspondientes y el teclado numérico.

Aquí tenemos la web cam y el micrófono y también podéis volver a comprobar lo reflectante que es.

Ahora vamos con la parte de abajo del portátil. Se pueden apreciar perfectamente los compartimentos que contienen el disco duro,  la RAM,  la batería,  y el disipador del ordenador.

Aquí podemos ver, como la batería queda totalmente integrada en el portátil, una batería de 44W/h y de 6 celdas.

Ahora procedemos a encender el portátil, que ya va siendo hora. El portátil tarda en arrancar desde que se pulsa el botón de encendido, hasta que aparece la ventana de elección de usuarios, 41 segundos.

Bueno y aquí tenemos el nuevo Windows 7.

Aquí tenemos el mando del media center, como se puede apreciar, no se trata de un mando que se pueda integrar en la ranura Express card, es de un tamaño considerable. Su utilización es para el control del Media Center y la TDT, así como para presentaciones, pasar fotos, etc.

El botoncito con el símbolo de Windows en el centro, nos activa automáticamente el Media Center. Pero con este mando también podéis controlar algunas funciones del portátil, como por ejemplo, estando el portátil apagado, dándole al botón de encendido en el mando, el portátil se enciende por arte de magia, como si de una televisión se tratara, también puedes controlar el volumen y el avance/retroceso, pasar pista, pausar, grabar, en funciones multimedia.

Como novedad, el A500-18R nos ofrece un sistema para la protección de nuestro disco duro, el programa se encarga de analizar la posición del portátil y, en función de ésta, pone el disco duro en una posición segura para evitar que sufra daños, como por ejemplo, en un movimiento brusco del portátil.

TESTEO.

Notas previas.

• La temperatura ambiente es de 15ºC.
• Este modelo viene con la BIOS 1.2, la cual hace funcionar el ventilador de forma mas constante.
• No se ha usado ninguna base refrigeradora.

Programas usados.

• Orthos.
• PC Marck 2005.
• PC Marck Vantage.
• 3D Marck 2006.

Pasemos a ver el gráfica que nos muestra las temperaturas máximas obtenidas en todos los test.

Temperaturas máximas.



Como podéis ver, el portátil tiene una refrigeración excelente, gracias en parte a la versión de la BIOS que emplea y a su carcasa que esta muy bien diseñada para evacuar bastante calor.

En ningún momento del testeo el ninguna temperatura llega a ser ni tan siquiera preocupante, estamos ante un portátil con una gran capacidad de refrigeración.

Puntuaciones en los diferentes test.

Duración de la batería.

Para testear la duración de la batería se ha seguido las siguientes pautas.

Modo Ecológico: Con los valores por defecto y haciendo un uso ofimática y web.

Modo Equilibrado: Valores por defecto y añadiendo reproducción de vídeos y música.

Modo Alto Rendimiento: También usamos los valores por defecto y esta vez lo usamos en juegos.

La batería que monta este portátil es la tradicional de 6 celdas, la duración es bastante aceptable en el modo ecológico y equilibrado, pero quizás para algunos en el modo alto rendimiento les parezca escasa, tened en cuenta que este ordenador no monta precisamente componentes de bajo consumo.

CONCLUSIÓN

Después de todo lo analizado, se llega a la conclusión de que el Toshiba Satellite A500-18R, es un portátil todoterreno, ya que, como dice mi abuela, sirve tanto para un roto como para un descosido, vamos que nos dará un gran rendimiento en la tarea que le propongamos, ya sea ofimática o navegar por internet, hasta edición de video a nivel doméstico.

Además el diseño es muy acertado,  los componentes y materiales de fabricación de este portátil, son de alta calidad, cosa a lo que nos tiene acostumbrado Toshiba, líder en innovación, tiene un precio un tanto elevado, pero merece la pena lo que vale, y si ademas le sumamos que con juegos tipo Call Of Duty 4 o Assassin’s Creed el ordenador responde de maravilla, obtenemos un conjunto muy equilibrado.

Es por todo esto que desde HardZone le otorgamos como mucho gusto la categoría de oro.

Agradecimientos: A David Casabuena Sáez, por ofrecerse para realizar este análisis y por la paciencia que ha tenido conmigo, Gracias.

Gigabyte lanza al mercado su tarjeta GA-USB3.0, para proporcionar conectividad USB 3.0 a los usuarios que la requieran. La tarjeta puede ser insertada en cualquier ranura PCI Express de la placa base.

Samsung Electronics, líder del mercado en electrónica de consumo y líder mundial en tecnología TI, ha ampliado su familia de impresoras multifunción láser color (MFP) con la incorporación de dos nueva máquinas; CLX-6220FX y CLX-6250FX. Se trata de dispositivos que incluyen la nueva tecnología de impresión Instant Fusing (IFS) de Samsung. Este nuevo sistema contribuye a aumentar significativamente las prestaciones de impresión, al tiempo que reduce su consumo energético. Samsung ha diseñado las CLX-6220FX y CLX-6250FX para ofrecer una solución económica, fácil de usar y de altas prestaciones a las pequeñas y medianas empresas, así como a los departamentos de impresión de las grandes corporaciones.

TSMC (Taiwan Semiconductor Manufacturing Company) parece haber encontrado la solución a sus problemas con el proceso de fabricación de 40nm. Estos problemas han hecho que tanto AMD como NVIDIA hayan visto retrasados sus productos, sobre todo en el caso de esta última.

INTRODUCCIÓN.

El mundo de las cajas externas para discos es un mercado muy trillado, hay una infinidad de modelos, siendo la mayoría muy parecidos, atreviéndose a cambiar, como máximo, el color en algún caso, pero nada más. Hoy os traemos la caja In Win Ammo, una carcasa para discos de 2,5″que se sale de lo común, tanto por diseño como por características. El diseño es el de un cartucho de munición (ammunition o ammo en inglés) de una M16. In Win ya se ha ganado a una parte del público con esto. Como características destacaré 2: la inclusión de un sistema que permite encriptar la información contenida en el disco y la protección ante golpes y vibraciones de la que disfruta la Ammo, garantizado por el estándar militar norteamericano MIL-STD 810F (para que os hagáis una idea, este tipo de estándares se utiliza para el hardware incluido vehículos e instalaciones de índole militar, así como en aviones y barcos militares y comerciales).

Por otro lado, La caja Ammo de In Win recibió el premio Reddot como reconocimiento a su diseño y la mención honorífica del CES 2009 como producto innovador. Con estos avales no me extraña la buena fama que se está creando este dispositivo.

 Sobre In Win:

In Win es una empresa con base en Taiwan fundada en 1985, con fábricas en Taiwan y China. Por aquél entonces, la empresa se dedicaba exclusivamente a fabricar cajas para ordenadores (para el jugoso y productivo mercado OEM). tras ampliar sus horizontes comeciales, comenzó a explorar otros mercados los de Estados Unidos y Reino Unido, más tarde amplió su presencia por Europa. En 2004 empezó a producir fuentes de alimentación. Gracias a su buen hacer, en 2006 recibió un premio como «Símbolo de Excelencia».

Actualmente la empresa tiene 3 principales productos; cajas de ordenador, fuentes de alimentación y dispositivos de almacenamiento externo, como el que hoy nos ocupa. En el mercado empresarial se dedica, entre otras cosas, a las cajas para ordenadores personales y servidores, así como fuentes de alimentación.

CARACTERÍSTICAS TÉCNICAS.

In Win asegura que su Ammo cumple las normas del estándar MIL-STD 810F. Este estándar militar del Departamento de Defensa (DoD) de los Estados Unidos cubre varias especificaciones, pero In Win se ha centrado en 2 de ellas, como son la resistencia a vibración y choque (métodos 516.4 y 514.5 respectivamente).

A continuación podemos ver los daros del dispositivo

Presenta como características principales:

– Diseño único: In Win se enorgullece al presentar un diseño innovador para cajas para discos. La Ammo es una caja externa para discos de 2,5″ con el diseño de un cartucho de munición, incluye un interior de silicona para absorber golpes y vibraciones, una carcasa externa de acero inoxidable, con una buena disipación de calor, duradera y con una superficie que facilita su agarre.

– Sistema anti-vibración militar: la Ammo es la caja idónea para los usuarios que están siempre en movimiento. La Ammo es sinónimo de atributos tales como la resistencia a vibración y golpes de tipo militar, lo que garantiza la tranquilidad a su poseedor.

– Tecnología RFID: la Ammo posee tecnología RFID para aumentar el grado de seguridad, dispone de un chip que encripta la información y que se desbloquea por medio de una de los 2 llaves que se incluyen en el paquete.

– Carácter: el diseño exclusivo de cartucho de munición con seguridad RFID, unido a la protección frente a golpes de grado militar son muestra del aunténtico carácter y estilo de la Ammo.

ANÁLISIS EXTERNO.

Comenzamos por el exterior de la caja, en la que podemos ver el nombre de la caja externa.

Una vez la abrimos nos encontramos con 2 compartimentos que separan la caja de los accesorios.

El contenido del paquete incluye la caja Ammo, sus accesorios y el manual de instrucciones en varios idiomas (entre los que no está el Español).

Sin más dilación, la caja Ammo al descubierto, con su diseño de cartucho de munición. A mi parecer la estética es muy acertada, aunque no tengo muy claro que pasaría si intentamos pasar el control de un aeropuerto con ella encima; proximamente lo probaré como equipaje de mano (y reservaré un par de horas por si tengo que explicar a las autoridades que es una caja externa y que no pretendo hacer de Tony Montana).

Aquí podemos ver el sensor RFID y su serigrafía en la caja. Tiene un LED que se ilumina en color rojo cuando el dispositivo se encuentra bloqueado que cambia a verde al acercar una de las 2 llaves de seguridad. La parte superior deja ver el nombre de la marca en la pieza de silicona que sobresale.



La parte trasera tiene las tomas de alimentación. Al ser una caja diseñada para discos de 2,5″, no necesita alimentación adicional a la que proporciona el puerto USB (la conexión a la Ammo es por mini USB), pero de todas formas permite la posibilidad de conectarle alimentación externa (el adaptador se vende por separado). En la primera foto se pueden apreciar los 2 tornillos que deberemos quitar para realizar el montaje del disco.



En cuano a sus accesorios, el paquete incluye un destornillador para quitar los 2 tornillos que nos permitirán el montaje del disco, un cable con un extremo con 1 conector mini USB y 2 USB en el otro (por si el disco necesita más alimentación) y las 2 llaves con la clave que desbloquerán el disco para nuestro uso. La más llamativa es la chapa militar, pero quizá sea más cómoda la que va en el llavero rojo, esto depende de los gustos de cada uno. Tened cuidado de no perder las llaves, In Win no envía más laves por motivos evidentes de seguridad, aunque ofrecen un servicio de recuperación de datos.



El enorme manual no lo es por la complejidad de las instrucciones, que se realizan en poco tiempo, sino por que viene en varios idiomas, entre los que no se encuentra el Español. Por el otro lado es la típica silueta de las pruebas de tiro, que aunque no será muy útil a algunos usuarios, a otros les puede ayudar a descargar parte de su ira.





MONTAJE E INSTALACIÓN.

Llegamos al momento de incorporar un disco a la caja, que para eso está pensada. Tras quitar los 2 tornillos mencionados más arriba, quitamos la tapa trasera y ya podemos tirar de la carcasa interna de silicona, cuyo motivo no es otro que ofrecer una buena sujección al disco y protegerlo de golpes y vibraciones. En la segunda imagen tenemos el chip INNMAX IM7206, que es el encargado de hacer de puente entre la conexión SATA y la USB de alta velocidad y además encripta la información del disco con el estándar AES 128.



Ahora sólo falta montar el disco encajando con cuidado las conexiones de datos y alimentación n el PCB de la Ammo y posteriormente introducirlo en la caja, colocando la tapa y poniendo los tornillos. Como habréis podido observar, el disco usado para la prueba ha sido un Western Digital Scorpio Blue de 320GB y 5400rpm.



Muy bien, ya tenemos todo listo para conectar la Ammo al PC. Al hacerlo el sistema reconoce inmediatamente el dispositivo y dará 3 pitidos cortos y 1 largo, tras lo cual se encenderá el LED rojo de la primera imagen. Es el momento de acercar una de las 2 llaves al sensor (justo encima del LED), In Win recomiend una distancia de 5mm, así tendréis que pegarlo para que lo reconozca. Vale, ahora los pitidos serán 2 cortos y el LED parpadeará en verde, hay que acercar la otra llave y entonces el LED se quedará fijo en color verde. Ya tenemos las 2 llaves reconocidas por la AMMO, ahora sólo tenemos que particionar el disco y formatearlo a nuestro gusto. En mi caso hice una única partición de 320GB para guardar mis datos tranquilamente, nada de material con derechos de autor, por supuesto 😉





TESTEO.

Para probar la caja Ammo he usado el conocido test HD Tune para conocer los valores de lectura del disco bajo interfaz USB 2.0, mientras que para su escritura he copiado 2 archivos de gran tamaño para ver la velocidad media.

Comenzamos por ver la tasa de lectura:

La velocidad se mantiene estable con 31,2MB/s de mínimo y 33MB/s de máximo, lo que nos da una media de 32,4MB/s. Bien, este disco al estar conectado directamente a un puerto SATA ofrece una tas de 55-60MB/s, lo que nos indica claramente que el bus USB nos está limitando. Tras investigar un poco he visto que las cifras conseguidas con discos SSD son las mismas, lo que refuerza la teoría anterior.

Pasemos a ver los resultados de escritura con archivos de gran tamaño:

– En primer lugar he copiado al disco la película Reservior Dogs (todo un gran clásico con diálogos míticos) de 1,97GB de tamaño. El tiempo empleado en alojarla en su interior fue de 76 segundos, lo que tras aplicar matemáticas básicas nos da como resultado una media de 26,5MB/s.

– El segundo archivo seleccionado es otra película, esta vez El Cuervo en 720p, con un tamaño de 4,37GB. Esta vez el tiempo necesario ha sido 137 segundos, lo que resulta en unos satisfactorios 25,9MB/s de tasa de escritura.

CONCLUSIÓN.

Ha llegado el momento de comentar mis impresiones sobre la Ammo de In Win. Para ser sincero he de decir que el diseño me encanta, la forma de cartucho de munición (M16) es llamativa además de que permite sostener la caja de una forma cómoda y segura. Sobre la protección física del disco, no estoy por la labor de lanzar la caja para comprobarlo (aunque me consta que lo soportaría), pero la carcasa es muy robusta gracias al uso de acero y el interior está bien protegido por la carcasa de silicona que se adapta perfectamente al disco y no deja un hueco al entrar en la carcasa, lo que inmoviliza el disco en el interior de manera muy efectiva. Los discos de 2,5″ no suelen generar una gran cantidad de calor, pero la Ammo ofrece una buena disipación. No quiero engañar a nadie, la seguridad ofrecida por el protocolo AES 128 ya no es infalible, pero supone un nivel de protección extra de nuestros datos frente a miradas curiosas en casa o la oficina, o en caso de extravío, aunque como ya he dicho antes se puede saltar dicha protección. De todas formas no deja de ser una característica interesante contar con ese nivel de seguridad. Aunque seguramente para la mayoría no será un problema, el manual no viene en Español.

Pros:

– Gran diseño, perfecto para los amantes de las armas o los juegos de  acción.

– Ofrece una protección muy alta al disco, evitando que sufra daño en las típicas «caídas tontas» o de distancias hasta 2 metros.

– Instalación sencilla.

– Seguridad de los datos por medio de encriptación AES 128.

– 3 años de garantía.

Contras:

– Seguridad de los datos por medio de  encriptación AES 128, aunque lo pongo como ventaja, también debo decir que este protocolo puede ser saltado por manos hábiles.

– Manual no disponible en Español.

Es por todo esto por lo que desde HardZone recomendamos la caja In Win Ammo y la dotamos de nuestro premio de oro:

Quiero dar las gracias a In Win por facilitarnos el material, en especial a Nelly.

MSI ha visto demorado el lanzamiento de su Big Bang Fuzion unos 2 meses, pero parece que la próxima semana veremos la primera placa con el tan esperado chip Lucid Hydra 200 que permite sumar el rendimiento de las tarjetas gráficas sin importar clase o fabricante.

El famoso fabricante de memorias y discos SSD Kingston nos presenta 2 nuevos kits de memoria DDR3 con las asombrosas capacidades de 16 y 24GB. Los kits están compuestos por módulos de 4GB a una frecuencia de 1600MHz.

Por fín os traemos el cuarto tutorial, en este caso dedicado a componentes de la gama alta. Con 2000 € a nuestra disposición para montar la torre se pueden hacer configuraciones bastante exóticas pero, todas ellas, tremendamente potentes. Como de costumbre, os recuerdo que ésto es una guía de componentes, no una verdad universal. Esperamos que os guste tanto como los anteriores e id preparandoos para la llegada de La Bestia.

Qué componentes elegir para nuetro ordenador: Hasta 2000 €.

Tercera entrega de nuestros tutoriales de configuraciones recomendadas con el cual despedimos el año 2009. Tenemos 1500 € a nuestra disposición, que es una cifra de dinero de lo más repetable. En qué los hemos invertido?? Bueno, para saberlo, os aconsejo la lectura de nustra configuración, y esperamos que os guste tanto como los anteriores.

Qué componentes elegir para nuestro ordenador? Hasta 1500 €.

Continuamos con el segundo de nuestros tutoriales destinados a elegir los mejores componentes para un sistema. Esta vez, con un tope máximo de 1000 €, nos hemos liado la manta a la cabeza y os ofrecemos dos configuraciones, una con un procesador y placa para AMD y otra con un procesador y placa para Intel. La gama media es en la que más sistemas se venden al cabo del año y es, por tanto, la que más posibilidades ofrece en cuanto a componentes que usar. Esperamos que os guste tanto como el anterior.

Qué componentes elegir para nuestro ordenador? Hasta 1000 €.

Hoy os traemos una guía completa de cuales serían, en nuestra opinión, los mejores componentes a elegir en caso de querer montar un sistema con un máximo de 500 €. Este tutorial es la primera parte de un total de 5 donde analizaremos diferentes configuraciones para diferentes rangos de precios, desde el sistema básico por 500 € hasta una bestia capaz de dejar tiritando hasta el bolsillo más lleno. Todo ello, con el razonamiento del por qué de la elección de los componentes. Como siempre, esperamos que os guste y os ayude.

Qué componentes elegir para nuestro ordenador? Hasta 500 €.

En Hard Zone no conocemos el significado de la palabra «vacaciones» y trabajamos hasta en Navidades. Y qué mejor manera de finalizar este año, nuestro primer año de vida, con un buen cambio de imagen?? La nueva imagen de la web es más profesional y los contenidos están mejor distribuidos para que os sea más sencillo acceder a ellos. Qué os parece a vosotros?? Os gusta el nuevo diseño?? Nos gustaría leer vuestras opiniones.

La salida al mercado de los procesadores Core i7 para socket LGA1366 supuso, a demás de un aumento más que notable en prestaciones sobre los antiguos Core 2, un problema de refrigeración considerable. Dado el elevado TDP que emplean dichos procesadores (130 W), no hay muchos disipadores capaces de refrigerar adecuadamente semejante monstruo. Aún hay más, no todos los disipadores son capaces de permitir altos overclocks a pesar de que esta gama de procesadores tiene fama (justificada) de subir como la espuma. El caso es que estos procesadores son capaces de doblar su TDP durante el overclock y se necesitan disipadores tremendamente eficientes para disipar los más de 250 W que se generan durante overclocks altos (solamente hacer el salto de 3.8 a 4.0 Ghz supone 50 W extra en el TDP del procesador).

Noctua es una marca que desde su salida al mercado hace ya unos años ha estado siempre en la boca de todo el mundo por su firme compromiso en aunar buenas prestaciones con baja sonoridad en el sistema. Cierto es que no tienen un catálogo lleno de tropecientos modelos pero tampoco lo necesitan, ya que los que tienen cumplen sobradamente con su cometido. Y cierto es que tampoco son los más baratos del mercado, pero este es un caso en el que el cliente paga completamente por lo que recibe en función de calidad de materiales y realización.

Hoy tenemos la suerte de tener para análisis el Noctua NH-D14, el último modelo de disipador en salir de los tableros de dibujo de la marca austríaca.

CARACTERÍSTICAS TÉCNICAS.

Sacadas de la web de Noctua.

Lo primero que debemos de prestar atención es al enorme peso del conjunto. 1.2 kg con los ventiladores lo sitúa yo diría que como el disipador más pesado del mercado, más pesado incluso que el infame Scythe Orochi. Tanto peso es atribuible en gran medida al diseño en doble radiador que emplea y a los dos ventiladores (uno de 140 y otro de 120 mm) que emplea. También vemos que Noctua mantiene su política de dar 6 años de garantía en este producto, algo muy a tener en cuenta a la hora de realizar nuestra compra por la seguridad adicional que conlleva. Ésto, unido a la política de regalar los anclajes nuevos cada vez que sale al mercado un nuevo tipo de socket es de las cosas que hacen grande a esta compañía.

ANÁLISIS EXTERNO.

A diferencia de modelos anteriores, el NH-D14 se presenta en una ENORME caja de cartón blanca de la que ha desaparecido el tradicional color marrón corporativo de la marca tan típico en sus modelo anteriores. Sobre la caja se presenta un dibujo en 3D del disipador y se acompaña con una pequeña ventana lateral que permite ver uno de los ventiladores del disipador. En los laterales encontramos varias de las principales características de este modelo.

Abriendo la caja, vemos que el disipador se haya bien protegido por un par de bloques de espuma de polietileno más un par de cajas de cartón blancas en las que se localizan los accesorios necesarios para el montaje. Tal y como viene preparado, el disipador no se va a mover del sitio durante el transporte por mucho que se intente.

El NH-D14 viene con los siguientes accesorios, todos ellos separados en bolsas individuales y etiquetados para su correcta identificación:

• Manual de instrucciones.

• Bolsa con accesorios para el montaje en placas para procesadores Intel.

• Bolsa con accesorios para el montaje en placas para procesadores AMD.

• Bolsa de accesorios comunes (splitter en Y, cable U.L.N.A, juntas de silicona, etc).

• Destornillador.

Veamos ahora el disipador con más detalle.

Lo primero que llama la atención es que Noctua ha decidido prescindir del sistema tradicional de radiador simple y ha optado por uno de doble radiador. Las ventajas de este sistema son bastante obvias dado que permite el uso de hasta tres ventiladores sobre el mismo disipador, a parte de permitir mayor uso de heat pipes para refrigerar el procesador.

Por supuesto, uno de los mayores inconvenientes de este tipo de disipadores es el gran tamaño en planta que presentan, lo que puede dar lugar a incompatibilidades con su montaje en ciertas placas base.

Para paliar un poco este posible problema, Noctua ha decidido elevar la altura a la que está la aleta inferior del disipador para que no interfiera con disipadores altos en la placa base, a no ser que sean casos extremos.

En la anterior imagen podemos apreciar la distribución de las 6 heat pipes sobre el total de la superficie de uno de los radiadores. Está claro que las dos centrales no van a ayudar mucho dado que parte del flujo de aire que les llega está interrumpido por el propio motor del ventilador. Quizás hubiera sido mejor desplazar todo el conjunto de heat pipes un poco hacia los extremos de manera que se beneficien algo mejor de la corriente de aire.

Todas las het pipes van soldadas, no solo a la base sino también a las aletas de refrigeración. Es un agradable cambio en comparación a otras soluciones más populares que unicamente llevan las heat pipes soldadas en la base y, por tanto, su rendimiento térmico es inferior. También podemos apreciar que la separación que se deja entre cada aleta es bastante grande, de manera que el flujo de aire pueda pasar entre ellas sin dificultad, lo que evita la necesidad de tener que emplear ventiladores de alta presión que siempre son más ruidosos que los normales.

La base está formada por una lámina de cobre bañada en níquel (para evitar la oxidación) perfectamente plana, en la que hay una serie de surcos en los que se acomodan las 6 heatpipes dobles.

Si quitamos los dos ventiladores podemos ver con un poco más detalle la estructura del disipador.

En el frontal de cada radiador Noctua ha optado por insertar 4 piezas de silicona para absorver las vibraciones del giro de los ventiladores. Estas piezas son bastante más contundentes que las que nos tiene acostumbrado en sus modelos anteriores.

También podemos apreciar el diseño del borde de ataque de las aletas de refrigeración con forma serrada, muy típico de los disipadores de la marca austríaca, destinado a crear turbulencias en la corriente de aire que mejoren la refrigeración.

Los tornillos para el anclaje del disipador ya vienen puestos de serie, de manera que no tendremos que preocuparnos de este paso. El NH-D14 emplea dos tornillos con muelles en los laterales/centro. La colocación hace algo complicado su acceso con un destornillador normal y corriente, a parte de forzar el quitar el ventilador central cada vez que queramos tener acceso a los mismos.

Noctua se ha superado en el anclaje de los ventiladores al disipador. En lugar de emplear las tradicionales piezas de alambre que primero se colocan en el disipador y luego encajan a presión en los orificios del ventilador (con el riesgo que una de ellas no quede bien colocada), Noctua ha diseñado un sistema que permanece colocado en el ventilador mediante un pasador circular y es luego la pieza de alambre la que se engancha al disipador, facilitando el montaje y desmontaje infinitamente.

A parte, estas piezas se pueden usar en cualquier otro ventilador con la única condición de no emplear nervaduras sobre sus agujeros de sujección (cada vez van quedando menos de éstos).

El disipador emplea dos ventiladores como hemos podido ver en las fotos anteriores (uno de 120 y otro de 140 mm). Seguramente os estaréis preguntando por qué son de diferente tamaño. La repuesta es que el ventilador central no solo está destinado a refrigerar el NH-D14 si no que, debido a su gran tamaño, la parte inferior del ventilador sobresale lo suficiente para mover una buena corriente de aire hacia los mosfets de la placa, algo de lo que suelen adolecer los disipadores de tipo torre. Pero no se puede colocar otro ventilador de 140 mm en el frontal dado que con casi total seguridad crearía problemas con las memorias de la placa base. Poniendo un ventilador de 120 mm se evita esa posible incompatibilidad. No me digáis que Noctua no ha pensado en todo a la hora de diseñar el NH-D14.

Vamos a dejarnos de explicaciones técnicas y vamos a montar este chico malo en nuestro sistema de pruebas!!!

MONTAJE.

El montaje del NH-D14 es muy sencillo y cualquiera que haya montado previamente un disipador de Noctua lo podrá realizar hasta sin mirar el manual de isntrucciones. Sin embargo, hay algunos puntos que quizás sea mejor aclarar. El montaje que aquí se describe es para placas base con socket LGA1366 aunque también es aplicable para socket LGA1156; si vuestra placa emplea otro socket, consultad el manual de instrucciones.

Empezaremos separando las piezas que vamos a emplear en el montaje, en este caso:

• Placa de retención trasera en X.
• Anclajes a la placa base.
• Bolsa con tornillos y espaciadores.
• Splitter en Y para alimentar ambos ventiladores de una misma toma.

Lo primero será dar una capa de masilla térmica al IHS del procesador. En mi caso he usado la Arctic Cooling MX-2 como hago con todos los disipadores (para mantener la consistencia en los resultados de los tests), pero la masilla que Noctua inorpora en el kit es también muy eficiente y os servirá más que aceptablemente.

Ahora es el momento de trabajar con la placa de retención trasera. Empezaremos quitando la parte central de goma de la misma (si váis a montar el disipador en una placa base para socket LGA775, la debéis de dejar puesta) e introduciendo los tornillos que la anclarán a la placa base.

Los tornillos se introducen por la parte posterior en agujeros que van cada uno identificados con una letra, que a su vez corresponde a un tipo de socket determinado. Aseguráos que las cabezas hexagonales de los mismos queden como en las fotos o más tarde no podréis roscar los anclajes.

Hecho ésto, colocaremos la placa con los tornillos sobresaliendo a través de la misma y pondremos los espaciadores de plástico negro (que llevan un agujero en el centro) sobre cada tornillo.

Ahora debemos de instalar el sistema de retención de la placa base, pero antes debéis elegir la orientación que va a tener el disipador. En general, el disipador debería ir colocado en vertical (expulsando el aire hacia la parte superior de la caja) pero si vuestra caja tiene la fuente en la parte superior o no tiene ventiladores o ranuras de ventilación en su parte superior, es mejor que lo orientéis de manera horizontal (expulsando el aire hacia la parte trasera de la caja). Otro aspecto a tener en cuenta y que os puede condicionar la orientación es la altura de los disipadores de la RAM, como es mi caso. Debido al excesivo tamaño de los disipadores de mis GSkill Trident, la única manera de colocar el disipador es en horizontal, e incluso así me ha dado problemas la instalación como veréis más adelante.

Como véis, cada soporte del sistema de retención lleva otros tres taladros, cada uno correspondiente a un tipode socket, igual que la placa de retención trasera. Simplemente, alineadlos con los correspondientes a vuestro socket y apretadlos mediante los thumbscrews, asegurándonos de dejar el vástago que incorporan en su centro mirando hacia arriba, ya que es ahí donde anclaremos el disipador a la placa base.

Con el disipador ya montado, podemos ver su aspecto:

Y también podéis ver los problemas que me han dado los disipadores de la RAM:

Ya véis a lo que me refería con este tema. Sin embargo, si la RAM hubiera tenido disipadores con una altura más moderada no hubiera habido ningún problema a este respecto, de manera que no es realmente un fallo de diseño de Noctua, ya que se puede ver que el disipador se eleva más que suficiente sobre la superficie de la placa base.

A la hora de instalar los ventiladores, este mismo problema con los disipadores de la RAM impide colocar el ventilador frontal centrado con respecto al radiador, de manera que al final queda un poco desplazado hacia la parte superior.

Veamos unas fotos de las vistas laterales del conjunto ya completamente montado.

La siguiente foto es una vista en planta donde podéis comprobar que el enorme tamaño del disipador hace que ocupe casi la mitad superior de la placa base por completo.

Es hora de conectar los dos cables de alimentación de los ventiladores. Podéis usar conectores independientes en vuestra placa base o, si no tenéis suficientes disponibles, usar el splitter en Y que suministra Noctua. En mi caso, he usado el splitter en Y para conectarlo a un rehobus y poder variar las rpm de los ventiladores de manera manual al testear.

Es hora de comprobar si el tamaño de esta bestia realmente ayuda en la refrigeración de nuestro procesador.

TESTEO.

El equipo que se ha utilizado para las pruebas de rendimiento térmico es el siguiente:

• Intel Core i7 920 D0 Hyper Threadding activado.
• Gigabyte GA-EX58-UD5.
• GSkill Trident DDR3-16000.
• eVGA GTX295 Co-Op Edition.
• Auzentech X-Fi Forte 7.1
• Corsair HX1000W.
• Cooler Master HAF932.
• Windows 7 x64 Home Premium.

El procesador se ha sometido a pruebas de stress pasando durante ½ h Prime95 x64 y se ha utilizado la temperatura del núcleo que más se calienta de los 4 que tiene el procesador. Las temperaturas se han obtenido usando Real Temp y se han verificado inconsisténcias usando un termómetro por infrarrojos.

El procesador se ha probado a las siguientes velocidades y voltajes (los voltajes son los introducidos en la Bios, no son los reales que proporciona la placa):

• Stock con Vcore en Auto y el Turbo activado.
• 3.2 Ghz / Vcore 1.2 V.
• 3.6 Ghz / Vcore 1.225 V.
• 3.8 Ghz / Vcore 1.325 V.
• 4.0 Ghz / Vcore 1.425 V.

Para hacer las cosas más interesantes, se han hecho pruebas tanto con uno como con dos ventiladores y, a su vez, a su mínima velocidad de giro y a la máxima.

Durante todas las pruebas se ha mantenido una temperatura ambiente de 22 ºC medida con una sonda termométrica digital.

Vemos en las gráficas que incluso con un solo ventilador funcionando (el de 140 mm situado entre ambos radiadores), el disipador es muy eficiente. A su velocidad mínima, 3.8 Ghz es alcanzable sin problemas pero en cuanto llegue verano habrá que bajar esa frecuencia a 3.6 Ghz so pena de querer que el procesador se achicharre y es completamente inaudible por encima del resto de ventiladores de la caja. A su velocidad máxima, 4.0 Ghz es alcanzable pero, de nuevo, estamos muy cerca de la temperatura que se considera máxima para un funcionamiento 24/7 en esta plataforma. A la velocidad de 1200 rpm, el ventilador de 140 mm se pone al nivel del resto de ventiladores de la caja.

Cuando se pone en marcha el segundo ventilador es cuando el disipador empieza a brillar con luz propia. Con ambos ventiladores a su mínima velocidad de 600 rpm se obtienen exactamente los mismos resultados que con uno solo al doble de velocidad, pero siendo el sitema bastante silencioso. Y cuando aumentamos la velocidad de giro hasta 1200 rpm vemos que el NH-D14 es capaz de mantener de manera constante el i7 920 por debajo de 80 ºC a 4.0 Ghz, que es un resultado francamente espectacular. La parte negativa es que con ambos ventiladores funcionando a plena potencia, el conjunto es MUY rumoroso y se escucha perfectamente por encima del resto de ventiladores de la caja (y eso que la HAF932 no es una caja silenciosa precisamente). Una buena solución de compromiso es usar el adaptador U.L.N.A. que viene con el disipador que nos bajará las velocidades de giro de ambos ventiladores a 900 rpm, haciéndolos de nuevo silenciosos sin perder mucho rendimiento térmico.

CONCLUSIONES.

Yo, lo siento, pero sigo mirando ese gráfico que muestra mi i7 920 a 4 Ghz a menos de 80 ºC y no salgo de mi asombro. Noctua se pone a la cabeza del mercado de disipadores no solo para overclockers, sino también para los que buscan silencio y buenas temperaturas. Y dada la dependencia que claramente muestra el disipador del caudal de aire que por él circula, estoy convencido que aquellos que le pongan un tercer ventilador todavía conseguirán temperaturas más bajas. Cierto es que es un disipador caro costando 67 € pero… Es realmente tan caro?? Si tenemos en cuenta que ya solo ambos ventiladores cuestan en una tienda 38 €, a mí no me parece tan caro.

Si estás pensando qué disipador poner bajo vuestro árbol de Navidad o pedir en la carta a los Reyes Magos, dejad de pensar: El Noctua NH-D14 es la mejor elección hoy en día del mercado.

PROS:

• Rendimiento térmico impresionante, el mejor que yo he visto.
• Capaz de funcionar estupendamente con uno o dos ventiladores.
• Ideal para overclockers.
• Montaje muy sencillo.
• Materiales de excelente calidad.
• Silencioso a bajas y medias rpm.

CONTRAS:

• Bastante pesado con los dos ventiladores instalados.
• Muy voluminoso.
• Bastante rumoroso a altas rpm de los ventiladores.
• Posibles problemas de compatibilidad con módulos de RAM con disipadores MUY altos.
• Caro.

El Noctua NH-D14 es EL DISIPADOR a tener si quieres el mejor rendimiento térmico en tu sistema, tan simple como éso. Y por ello se le otorga, muy merecidamente:

LA BENDICIÓN DEL GURÚ, CATEGORÍA DE ORO.

Queremos dar las gracias a Noctua por facilitarnos el material para la realización de esta review.

INTRODUCCIÓN.

El mercado de portátiles a veces puede ser un estrepitoso terreno de elecciones; peso, tamaño de pantalla, táctil, gran capacidad de hardware o poco consumo. Hemos podido probar un modelo equilibrado que aúna varias características muy interesantes a un precio asequible, y así poder tener un ordenador en casa multimedia que, sin ser un caro producto, nos ofrece el rendimiento necesario para disfrutar hoy en día. Es el Acer Aspire 6530 G, que muy amablemente Acer me ha prestado para su análisis.

CARACTERÍSTICAS TÉCNICAS.

• CPU: AMD Turion X2 RM-72 @ 2.1Ghz  1Mb Caché L2
• Chipset: AMD M780G.
• Memoria RAM :4096Mb DDR2 (2 x 2048Mb) Samsung M4 70T5663QZ3-CE6.
• Pantalla: 16″ HD Ready CineCrystal  formato 16:9 con una resolución máxima de 1920 x 1080
• Controlador gráfico: ATI Mobility Radeon HD 3470 256Mb hasta 1792Mb
• Almacenamiento:
• TOSHIBA MK2552GSX     SCSI Disk Device  (250 GB, 5400 RPM, SATA-II)
• TOSHIBA MK3252GSX     SCSI Disk Device  (320 GB, 5400 RPM, SATA-II)
• Almacenamiento óptico: Grabadora DVD SuperMulti Optiarc BD ROM BC-5500S
• Conexión de redes: WIFI: Adaptador de red – Ethernet, Fast Ethernet, Gigabit Ethernet, IEEE 802.11b, IEEE 802.11g, IEEE 802.11n
• Dispositivos incorporados: Antena LAN inalámbrica, 4 puertos USB, Infrarrojos, CrystalEye WebCam, HDMI, Teclado numérico , sintonizador TDT, mando multimedia, antena extensible.
• Lector de tarjetas: 5 en 1
• Batería: Ion de litio – 8 celdas
• Sistema operativo: Microsoft Windows Vista® Home Premium
• Peso: 3,50 Kg.

EXÁMEN EXTERIOR.

Acer presenta su modelo en una bonita caja azul y negra, con asa para transportarlo. Puede servir para salir del paso en caso de no tener bolsa de viaje para portátil.

La protección del PC es la típica para este tipo de productos, dos protectores de corcho a cada lado que cumple a la perfección su función.

Al abrir la caja encontramos el cableado de alimentación, así como la antena, mando para la TV TDT y adaptador para la antena.

Una vez sacado todo de la caja tenemos lo siguiente.

Antena con cable y  mando media center.

El portátil  protegido a la perfección.

EL color es azul oscuro con un acabado brillante, un estilo que desde hace tiempo viene siendo el habitual en muchísimos portátiles, como punto en contra debo decir que se mancha con solo mirarlo.

El sistema de apertura, la bisagra, es el ancho de la carcasa prácticamente, por tanto denota resistencia y largo aguante de abrir y cerrar, un buen detalle por parte de Acer, desde luego en este PC no nos encontramos con unas bisagras frágiles.

Además podemos apreciar el altavoz exterior/subwoofer que nos ofrece gran calidad de sonido.

En esta vista apreciamos la entrada Ethernet, la conexión D-Sub15 para monitor exterior, salida HDMI, E-Sata, puertos USB y salidas/entradas de audio para unos altavoces externos y auriculares. También se sitúa en la parte de la bisagra la conexión a la red de alimentación, que por cierto está muy bien situada.

En otro lateral lateral se sitúan 2 puertos USB, la lectora de DVD y Blu-Ray, la conexión para módem con  RJ-11 y la conexión para la antena de TDT.

Aquí podemos apreciar con mas detalle la entrada de la antena de TDT y la conexión RJ-11.

En esta vista se aprecia la salida de ventilación en la parte inferior, la conexión RJ-45, el conector EasyPort Dock, la salida D-Sub15  para monitor externo, la salida HDMI y la conexión E-Sata para un disco duro externo.

Lectora de DVD y Blu-ray.

Lector 5 en 1 de tarjetas de memoria y receptor del mando.

Una vez abierto observamos claramente el formato especial, 16:9 de la pantalla, ademas del teclado numérico el TouchPad situado mas a la izquierda en vez de estar en el centro, un buen detalle dado que nos permitirá usar el teclado numérico de una forma mas cómoda.

Algunos detalles están muy cuidados, como las bisagras o el botón de apagado/encendido en aluminio y retroiluminado.

El teclado, completo al ser numérico también.

Posee un sistema Dolby Surround , con el que se puede apreciar la calidad de los DVD o Blu-Ray al visionarlos directamente en nuestro portátil.

En la parte inferior, como en todos los portátiles, no encontramos nada que nos llame la atención, únicamente encontramos las rejillas de ventilación, los compartimentos donde se alojan los HDD, CPU, RAM y tarjeta WiFi.

El sistema de ventilación para el procesador está situado en la parte de arriba a la derecha.

En la pantalla, por detrás, hay un interesante detalle, las el logo de la marca retroiluminado.

TouchPad e indicadores de batería y disco duro. Además posee un sistema de protección por huella dactilar, que empieza a ser bastante común en los sistemas de éstas características.

La webcam integrada en la pantalla.

Controles de volumen y reproducción retroiluminados en color azul, lo que le da un aspecto muy bonito a este portátil.

Escritorio de Vista.

El Aero de Windows Vista y su sistema de pantalla en cascada.

Como extra lleva una sintonizadora TDT incorporada, además de antena exterior y mando para la TV y el Multimedia Center de Windows Vista.



Realmente no pude ver la TV como si de un aparato normal se tratase, ya que ralentizaba muchísimo la imagen y el sonido se desfasaba. La opción de grabar funciona bien, y aunque con el sonido desfasado se llega a ver la TV en condiciones medianamente normales.

Finalmente con el adaptador y la conexión de antena comunitaria conseguí ver mejor la TV, pero no es sustituto de una TV ya que produce ralentizaciones si estás trabajando en algo.

El sistema por Bluetooth tiene buena capacidad, se probo a casi 12 metros de distancia, con paredes y puertas, y no se cortó el envío de datos en ningún momento

TESTEO.

Para testear este portátil, he utilizado los siguientes programas:

• Orthos.
• SuperPI Mod 1.5.
• PCMark 05.
• 3DMark Vantage.
• HD Tune.

Nota de Alex Trelis: La temperatura ambiente en las pruebas era de 20ºC.

Como no poseemos batería, ya que está estropeada, vamos a hacer el análisis con el ordenador enchufado a la red y en alto rendimiento siempre.

Además, en el testeo, lo hemos comparado con otro portátil que ya analizamos hace algún tiempo, el Asus A6JC-Q101H.

Diez minutos de Orthos.

Empezamos por ver la temperatura que alcanza el portátil tras pasarle durante diez minutos el programa Orthos, los resultados son estos:

Tras 10 minutos de Orthos el sistema Acer se mantiene más fresco que el Asus, 1ºC por debajo en CPU y 4ºC en GPU.

Los procesador comparados son el AMD TurionX2 RM-72 y el Intel CoreDuo T2300E, con un TDP de 35W y 31W, respectivamente.

3D MARK Vantage.

Para éste análisis hemos escogido la prueba 3D Mark Vantage, y como rival hemos puesto a otro Acer, el Aspire 5930G con Core 2Duo y una 9600 GT M. Éstos son los resultados:

El 5930G posee una gráfica y procesador muy superior que pasan delante al 6530G en cuanto a resultados 3D y de rendimiento en videojuegos.

PC MARK.

El Acer, al ser más moderno y contar con más memoria RAM ademas de mejor procesador y unos HDDs mas rápidos, obtiene mejor puntuación en las pruebas PCMark.

Temperaturas tras una hora de reposo.

En este caso vemos que el rival de Acer mantiene mas fresco el procesador cuando lo dejamos en reposo, en cambio si pasamos a las temperaturas de la GPU, observamos que nuestro modelo analizado mantiene bastante mas fresca a la GPU.

Temperaturas PC Mark.

Realmente hemos comprobado que ambos procesadores se suelen situar en temperaturas bastante parecidas, y se sigue manteniendo la diferencia de refrigeración en cuanto a la GPU, favorable al Acer.

Temperaturas SuperPi 16 M.

La temperatura del Acer aumenta en el cálculo de SuperPi de manera exagerada, emana muchísima calor, 10ºC más que el Asus. Aunque su gráfica ni si inmuta, ya que permanece a temperatura casi de reposo, situándose 13ºC por debajo que la del Asus.

Probamos el estado de los díscos duros, como es normal al ser nuevos sus resultados fueron buenos, tanto en el de 250 Gb como en el de 320 Gb. No poseemos datos de las temperaturas debido a la ausencia de sensores.

CONCLUSIÓN.

Siempre he manejado algún portátil de amigo o familiar, nunca uno mío propio. He sido más fiel al montaje de torres, ventilación, overclocking y todo lo que se pueda hacer con una PC clásico.

Éste Acer me ha dado la oportunidad de descubrir un nicho de mercado poco conocido. El Aspire 6530G ha conseguido un equilibrio muy bueno entre un PC multimedia, para poder ocio a un alto nivel con su reproductor de Blu-Ray y su pantalla panorámica, la TDT incorporada y una gráfica suficiente para poder jugar a nivel bajo, eso sí,  a casi cualquier juego del mercado.

Aunque no hayamos podido testearlo con la batería, ya que no la recibí debido a un problema de logística, hemos realizado el análisis de la manera natural que éste portátil se usaría, ya que 3,5 kg son muchos para llevarlo de un lado a otro a diario.

Realmente se puede pensar que su coste, dado sus características, puede ser elevado, pero ése es el punto de equilibrio, que posee un precio medio-bajo para tener un multimedia a mano de casi cualquier bolsillo.

Por todo esto, desde HardZone le otorgamos al Acer Aspire 6530G la categoría de oro.

Agradecimientos: A Acer por ser tan amable de prestarnos este portátil para análisis y a 121 Press, Rocío y Curro, por su amabilidad.

Tras 18 meses de procesos judiciales Apple y Psystar (empresa dedicada a la comercialización de equipos Mac clónicos) han llegado a un acuerdo por el que Psystar debe pagar 2.67 millones de dólares a Apple.

Sistemas Ibertrónica S.L., distribuidor del más avanzado material informático, apuesta por los mejores equipos para entornos domésticos, con una cuidada propuesta de ASRock que hará las delicias de los usuarios más exigentes. Sus funcionalidades e increíbles dimensiones, convierten al nettop ION 330 en todo un acierto.

Es indudable que tarde o temprano, a base de meter cachivaches en nuestras cajas éstas acaban quedandose pequeñas. O simplemente la tarjeta gráfica que habéis comprado no cabe en la caja a no ser que saquéis la Dremel y hagáis varias modificaciones. O queréis montaros un server/workstation en casa con una placa con dos sockets. O sois como yo y no os gustan las cajas midi porque os parecen enanas. Sea como sea, cuando las cosas se ponen así, ha llegado el momento de comprar una super torre. Por qué una super torre?? Sencillo: Espacio y ventilación. La mayoría de super torres admiten el uso de placas base E-ATX (Extended ATX) lo que nos asegurará bastante espacio al rededor de la placa a la hora de manipularla. A su vez, en este formato de torres destinadas a servidores SOHO y workstations, un elemento clave que prima es la ventilación; por todo ésto, el formato super torre es el más adecuadopara aquellos que quieren ir un paso por delante del resto de usuarios.

Hoy os traemos el análisis de la Cooler Master HAF 932, una caja con un diseño muy peculiar destinada principalmente a aquellos que quieren tener sus componentes bien fresquitos sin quedarse sordos.

CARACTERÍSTICAS TÉCNICAS.

Sacadas de la web de Cooler Master:

Lo primero que os llamará la atención es el tamaño de los ventiladores que emplea. Los tres ventiladores más grandes tienen un diámetro de unos nada desdeñables 230 mm, mientras que el trasero tiene uno más normalito de 140 mm. Y es que en esta caja todo está basado en tener un alto caudal de aire como indica su nombre (el acrónimo HAF quiere decir High Air Flow). Con ventiladores de semejante tamaño no es necesario que las rpm a las que giren sean altas para mover mucho aire, así que no se sacrifica la sonoridad del sistema en pos de conseguir una alta refrigeración de los componentes.

El «problema» de la configuración de la HAF 932 es que es una caja de presión positiva y nunca me han gustado demasiado ese tipo de cajas dado que suelen crear bolsas de aire caliente en su interior. Ya veremos cuando se testee hasta qué punto este tipo de arreglo es positivo o no.

ANÁLISIS EXTERNO.

La caja viene en una caja de cartón negra con una presentación típica en los modelos de gama alta de Cooler Master con una gran foto en el lado principal y una segunda en la trasera en la que además también vienen las características principales de la misma.

La caja, a su vez, viene perfectamente protegida en su interior con una bolsa de plástico y dos bloques de corcho blanco para evitar daños durante el transporte.

Una vez desempaquetada, ésta es la caja:

Como véis, la caja tiene un diseño entre industrial y militar que a mí personalmente me encanta, aunque he leído opiniones para todos los gustos al respecto. Una cosa está clara, no deja a nadie indiferente.

El frontal de la caja está dominado por 6 bahías perforadas de 5¼» en la parte superior y una rejilla enorme en la parte inferior detrás de la que se asientan el ventilador de 230 mm destinado a refrigerar los discos duros. Cooler Master ha optado por emplear unas nervaduras decorativas en el frontal superior, mientras que las de la parte inferior sirven para prolongar la rejilla de ventilación del ventilador hacia los extremos.

En la parte más superior tenemos los puertos multimedia de la caja compuestos por 4 puertos USB, un puerto firewire, un puerto eSATA, una toma minijack para micrófono y otra para cascos. En el extremo derecho tenemos los LEDs de potencia y actividad de los discos duros. Me gusta que Cooler Master haya optadopor poner 4 puertos USB en el frontal frente a la mayoría de fabricantes que solo permiten 2 de ellos.

En el lateral derecho encontramos una gran rejilla que soporta el segundo de los ventiladores de 230 mm de la HAF 932. La rejilla no está protegida por ningún tipo de filtro anti polvo, así que con esta caja serán más frecuentes las limpiezas internas por la cantidad de polvo que será succionada por este ventilador.

A parte, en su extremo derecho Cooler Master ha incluido unas branquias horizontales. Aunque no se muy bien cuál es su función (porque refrigerar los discos duros no es), supongo que sirve para evacuar el exceso de aire caliente de dicha zona. Dado que el ventilador lateral y el superior están montados en la caja para que muevan la corriente de aire principal por dentro de la mísma, para evitar que el aire caliente se embolse en la zona de discos duros es necesario que éste tenga algún lugar por donde escapar, que es donde entran las branquias. Y, de hecho, una vez el sistema está en funcionamiento, se puede notar que sale aire por ellas. Quizás mi razonamiento no esté tan lejos de la verdad.

Otro elemento del lateral que no tiene una función meramente decorativa es la ventana superior. Esta ventana no está puesta ahí solo para que podamos ver el interior de la caja, si no para crear el efecto de tunel de viento necesario para que la HAF 932 evacúe correctamente el aire caliente que se genera en la zona de la placa base.

La parte trasera de la caja tiene una configuración poco usual dado que la caja permite la instalación de la fuente de alimentación tanto en la parte superior como en la inferior (por defecto). Sin embargo, Cooler Master ha decidido de manera inteligente, aprovechar el hueco para la fuente en la parte superior para realizar dos taladros por los que insertar el tubing de una refrigeración líquida.

La parte central está dominada por la rejilla del ventilador de 140 mm trasero (que también admite el uso de modelos de 120 mm algo más comunes por el momento) y, a su izquierda, el agujero donde colocaremos el escudo I/O para la placa base. La rejilla del ventilador tiene un diseño hexagonal y es poco restrictiva al paso del aire.

Más abajo encontramos las tapas para las ranuras de expansión de la caja. Estas tapas están formadas por una rejilla que permite una buena circulación de aire en la zona. A la derecha vemos otra rejilla de ventilación.

Finalmente, en la parte inferior de la caja encontramos el agujero para la instalación de la fuente de alimentación.

La parte superior de la caja presenta una forma en escalón, con una parte elevada en el frontal, estando la trasera formada por una gran rejilla.

La parte frontal lleva un receso cuadrado con fondo de goma donde podremos apoyar lo que queramos. El fondo de goma se puede quitar y deja a la vista un agujero que permite llenar la reserva de una refrigeración líquida.

La gran rejilla viene por defecto con un enorme ventilador de 230 mm pero, a su vez, lleva agujeros para poder instalar en su lugar dos ventiladores de 120 mm en caso de quisiéramos instalar el radiador de una refrigeración líquida en el interior de la HAF 932.

La parte derecha de la caja lleva un estampado en el metal para darle rigidez (a parte de espacio por la zona trasera de la placa base, que es por donde vamos a pasar la mayor parte de los cables a la hora de montar nuestro sistema) y también podemos apreciar que Cooler Master ha incluido branquias similares a las que hemos visto previamente en el lateral izquierdo de la caja.

En general, la caja presenta una enorme atención al estudio del flujo de aire en su interior. Con tanto ventilador de tan grandes dimensiones será muy fácil que nuestros componentes permanezcan en el interior a una temperatura ambiente muy similar a la del exterior de la caja, mejorando en general todas sus temperaturas de funcionamiento.

La caja viene con una caja de cartón blanca donde en su interior podremos encontrar todos los accesorios que necesitaremos para el montaje:

• Cable de extensión para el conector EPS de potencia auxiliar del procesador (en la foto, abajo del todo).

• Rejilla frontal adaptada para el uso de un dispositivo externo de 3½».

• Ruedas para la parte inferior de la caja y los tonillos para fijarlas.

• Bolsas con los soportes de latón y tornillos de diferentes clases.

• Pegatinas negras para colocar en los costados de las unidades ópticas.

• Altavoz de sistema.

ANÁLISIS INTERNO.

Una vez en el interior, es fácil ver el tremendo espacio interno que tiene la HAF 932, pero he de reconocer que hubiera preferido que el interior hubiera también venido pintado y no únicamente en color gris.

En la parte trasera de la caja podemos ver que Cooler Master ha optado por usar un sistema de presillas de plástico como método de sujección para las tarjetas de expansión. Aunque como método es suficiente, ojalá hubieran desarrollado un sistema tan efectivo como el que se emplea en la LanCool Dragonlord PC-K62 que vimos hace poco.

En la parte inferior, vemos que la fuente va instalada sobre una bandeja de tamaño regulable para poder acomodar hasta las fuentes de alimentación de mayor tamaño. La regulación se realiza deslizando la parte derecha de la bandeja, que después aseguraremos mediante el uso de un thumbscrew. Sin embargo, como parte negativa hay que comentar que la apertura en el fondo de la caja que permite el paso de aire directamente a la fuente no lleva ningún tipo de filtro, así que la fuente acabará recogiendo todo el polvo de la zona. En su lugar, Cooler Master podía haber instalado una rejilla similar a la usada en el fondo de la antigua Stacker STC-01 o incluso un filtro lavable.

A su vez, si elegimos montar la fuente en la parte superior de la caja, podremos quitar por completo esta bandeja, dejando al descubierto un par de aberturas que permiten la instalación de dos ventiladores de 120 mm en el fondo de la caja.

La bandeja para soporte de la placa base presenta taladros para la instalación de soportes para placas base de hasta tamaño E-ATX y no se puede desmontar, pero gracias al enorme espacio interior de la caja, trabajar en el interior es de lo más cómodo.

Como podemos ver, tres de los extremos de la bandeja presentan taladros que permiten el paso de cables por la parte trasera de la caja, a parte del taladro cuadrado en la parte superior que da acceso a la parte trasera de la placa base y al sistema de retención del disipador del procesador. Todos los taladros son de generosas dimensiones e incluso Cooler Master ha decidido usar refuerzos redondeadosde metal (de plástico en el caso del taladro cuadrado) en los bordes internos para impedir que, ni aún queriendo, se puedan dañar los cables del sistema.

En la segunda foto de las anteriores podéis ver también un par de anclajes destinados a ser utilizados con bridas de plástico para sujetar los cables a la bandeja. Como véis, la caja está absolutamente llena de detalles de calidad, algo muy común en los modelos de Cooler Master.

Hablando de cables, la HAF 932 viene con los cables usuales que encontramos en cajas hoy en día, todos perfectamente etiquetados:

• Cables para el conexionado de los interruptores de Power y Reset y LEDs de indicación de encendido y actividad de los discos duros.

• Cables para el conexionado de los puertos multimedia frontales de la caja (2 cables para los 4 USB, un Firewire, un eSATA, y el cable para Audio frontal).

En la parte frontal encontramos:

• Las 6 bahías de 5¼» destinadas a albergar dispositivos ópticos, rehobuses, reservas para RL, etc. La verdad es que con 6 bahías se me hace bastante difícil imaginar a alguien que necesite TANTO espacio pero siempre es mejor tener de sobra que no que falte. El anclaje de las unidades se realiza mediante botones en el lateral que dejan las unidades perfectamente sujetas. A su vez, la última bahía tiene un adaptador de 5¼» a 3½» que nos permitirá instalar una disquetera o lector de tarjetas si queremos.

• Las 5 bahías de 3½» destinadas a albergar los discos duros.

Los discos duros van colocados sobre bandejas de plástico independientes que tienen 4 anclajes (2 por cada lado) que se deslizan dentro de las bahías sin ningún tipo de esfuerzo.

Las bandejas están muy separadas entre sí para permitir que el ventilador frontal de 230 mm cree un buen flujo de aire entre ellas. A su vez, el conjunto que las soporta cuenta con grandes aperturas laterales que permiten que el aire llegue a donde realmente ha de llegar y no pase al rededor de las mismas.

Si soy sincero, me gusta la manera de pensar de Cooler Master en este aspecto: Prefiero tener menos bahías disponibles pero bien ventiladas (todos sabemos lo tremendamente sensibles a las altas temperaturas que son los discos duros) que más bahías pero con peor ventilación. A parte, 5 bahías yo creo que es más que suficiente para nuestras necesidades de almacenamiento.

Para finalizar nuestro análisis del interior de la caja, en la parte superior encontramos el tremendo ventilador de 230 mm. Un detalle muy a agradecer es que todos los ventiladores de la caja cuentan con conexión de 3 pines para poder ser conectados a nuestra placa base y con un adaptador a 4 pines molex en caso de que queramos conectarlos directamente a la fuente en caso de no tener suficientes conectores libres en la placa. Los cables de alimentación son bastante largos como para alcanzar sin problemas los puntos más habituales en los que se conectan dichos ventiladores.

Vamos a meter dentro unos cuantos cachivaches a ver qué tal se monta un sistema en esta caja.

MONTAJE.

Montar un sistema en la HAF 932 es una auténtica gozada, principalmente por la cantidad de espacio que hay en la zona de la placa. Podremos manejarnos sin miedo a que nuestras manos choquen con los bordes a la hora de meter la placa base o de conectar los cables a la misma. En las siguientes fotos podéis ver de lo que hablo:

Como podéis ver, la aberturas laterales se alinéan perfectamente con la ubicación de los principales conectores de la placa base. Y sobre el espacio al rededor, creo que sobran las palabras, no creéis?? La tarjeta de la foto es una GTX295 y como podéis ver, hay espacio más que de sobra a su alrededor. De hecho, en esta caja podréis instalar sin problemas tarjetas tan enormes con la HD5970 que es incluso más grande que la GTX295 (que hasta el lanzamiento de la anterior era la tarjeta gráfica más grande del mercado).

El uso de la bandeja inferior para el soporte de la fuente de alimentación permite usar sin problemas fuentes de gran tamaño, como mi Corsair HX1000W e incluso algo mayores.

Los discos duros, como ya comenté antes, se instalan en bandejas de plástico flexible independientes.

A la hora de colocarlos en las bahías, hay que hacerlo con la parte frontal abierta, ya que en dicha parte, su extremo derecho emplea una forma de gancho que encaja con la bahía y asegura el conjunto a la caja.

Gracias a los anclajes que se han implementado en la parte trasera de la bandeja podremos sujetar sin problemas todos los cables que necesitemos, evitando tener que llevarlos por la parte visible de la caja.

Y todo ésto al final se une en tener un sistema lo más despejado posible de cables, lo que siempre ayuda en la refrigeración interna de los componentes.

Con esta caja es muy sencillo conseguir unos resultados más que aceptables a la hora de ordenar los cables en su interior; no hace falta ser un usuario experto y con muchos montajes a nuestras espaldas, cualquiera puede hacerlo.

Ha llegado el momento de comprobar si todos nuestros esfuerzos y los de Cooler Master han valido la pena.

TESTEO.

Para testear la caja se ha empleado nuestro nuevo sistema que consiste en:

• Intel Core i7 920 D0 a 3.8 Ghz/1.33 V Vcore.
• Titan Fenrir.
• Gigabyte GA-EX58-UD5
• GSkill Trident DDR3-2000 6 GB
• eVGA GTX295 Co Op Edition
• Geforce 8600GT (PhysX)
• Auzentech X-Fi Forte 7.1
• 3 HDD SATA
• Grabadora DVD LG

Con una temperatura ambiente de 22 ºC, la Delta en el interior de la caja es absolutamente irrisoria: 2 ºC por encima de la temperatura externa. Ésto hace que inmediatamente baje de forma más que sustancial la temperatura de funcionamiento de componentes tan calurosos como el procesador o la gráfica (hasta 8 ºC en el caso del procesador, 6 ºC en el caso de la gráfica). Todo ésto evidéncia un más que cuidado estudio del flujo de aire en la caja por parte de Cooler Master.

En uso la caja es rumorosa (normal, con semejantes ventiladores) pero no es un sonido que sea molesto ni por asomo ya que lo que suena es el paso del aire por los ventiladores, los motores de los mismos son completamente silenciosos. A parte, los ventiladores pueden regularse al mínimo y ya no habrá quien los oiga.

Algo negativo es que los LEDs que emplea la caja son muy brillantes e iluminan demasiado en la oscuridad, así que si tenéis pensado dormir con la caja en funcionamiento en la habitación, espero que no os moleste la luz.

CONCLUSIONES.

La Cooler Master HAF 932 es una señora caja fabricada con vistas a los usuarios más exigentes en cuestión de sonoridad y ventiación. El estudio que se ha hecho en la misma para que los componentes permanezcan a baja temperatura por parte de Cooler Master demuestra una dedicación de lo más encomiable. Si a ello le sumamos que, dentro de lo que es el mercado de las super torres, es una caja bastante barata (125 €), creo que Cooler Master ha hecho especialmente bien los deberes y ha sacado una caja tan magnífica que ha reemplazado como sistema habitual a mi anterior Lian Li PC-A77B. Como caja, pocas han pasado por mis manos que realmente le hagan sombra. Cierto es que la estética externa no tiene por qué gustarle a todo el mundo y que el interior no viene pintado (algo que ya hubiera sido absolutamente la guinda del pastel) pero la verdad es que pocos fallos se le pueden poner a la caja.

PROS:

• Excelente ventilación.
• Ideal para amantes del overclock y el silencio.
• Muy silenciosa.
• Perfecto sistema para esconder los cables.
• Acero de excelente calidad (no se deforma).
• Tremendamente espaciosa.
• Posibilidad de sustituir los ventiladores de 230 mm por otros de 120 mm e instalar una refrigeración líquida de manera interna.
• Montaje muy sencillo.
• 4 puertos USB frontales.

CONTRAS:

• El sistema de retención de tarjetas de expansión podría mejorarse.
• Interior no está pintado en el color de la caja.
• No hay filtros anti polvo en la caja.

Por todo ésto, la Cooler Master HAF 932 se hace, más que merecidamente, acreedora de:

LA BENDICIÓN DEL GURÚ, CATEGORÍA DE ORO.

A pesar de que su lanzamiento se llevara a cabo hace 2 años, la memoria DDR3 todavía está por detrás de la DRR2 en cuanto a cuota de mercado. La tendencia hacia el uso de memorias DDR3 es clara, aunque no superará en propagación a la DDR2 hasta pasados varios meses de 2010.

Como no sólo de hardware vive el hombre, os dejo la siguiente nota de prensa:

be quiet! y Sistemas Ibertrónica colaboran con la Fundación Menudos Corazones en una campaña “desde el corazón”. Fabricante y distribuidor se unen a esta entidad sin ánimo de lucro que trabaja por la curación, el desarrollo integral y la mejora de la calidad de vida de los niños y adolescentes que padecen cardiopatías.

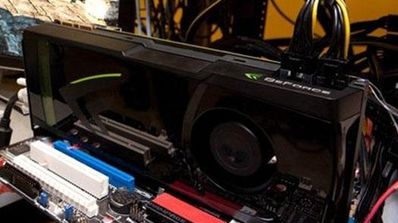

NVIDIA muestra las primeras imágenes reales de la versión Geforce de sus gráficas Fermi. No hay detalles sobre ella, pero se puede evr al fondo de la imagen el nuevo benchmark Unigine Heaven, el primer benchmark para probar trajetas gráficas con DX11.

INTRODUCCIÓN.

A pesar de que le está costando todavía bastante trabajo, poco a poco van empezando a aparecer en el mercado cajas para discos duros que emplean el estándar eSATA, aunque dicho tipo de conectores ya se encontraban en placas base tan antiguas como hace 5 años. Quizás el despegue se está debiendo en gran medida a que los usuarios ya no instalan los sistemas operativos con los discos duros en modo IDE si no en modo AHCI que permite el pleno aprovechamiento de las características de los discos duros SATA, como el NCQ (Native Command Queuing) o el Hot Swap (cambio en caliente) y Hot Plug (conexión en caliente), lo cual hace que los discos duros empleados de esta manera sean mejor alternativa que el mucho más extendido (pero lento) estandar USB, sobre todo a la hora de mover archivos de gran tamaño.

Hoy os traemos a análisis el Vantec NexStar 3 NST-360MX-SR, una caja para discos duros externa que presenta la particularidad de tener espacio en su interior para dos discos duros que pueden ser configurados para ser usados de manera independiente o bien en RAID.

CARACTERÍSTICAS TÉCNICAS.

Características:

• Soporta discos SATA I/II duales de hasta 4 TB en total.
• La interface USB soporta transferencias de hasta 480 Mbps.
• La interface SATA soporta transferencias de hasta 3 Gbps.
• Ventilación frontal y ventilador trasero para para mejor circulación del aire y ventilación.
• Elegante carcasa de aluminio para una mejor disipación del calor.
• Soporta 4 modos diferentes de configuración: Individual, JBOD, RAID 0, RAID 1.
• Conexión Plug & Play, no requiere drivers.
• Arcsoft Total Media Back Up: Almacena fotos, música, vídeo y datos con tres simples clicks.

Especificaciones:

• Model: NST-360MX-SR
• Device Support: 3.5” SATA I/II Hard Drive
• Internal Interface: Serial ATA
• External Interface: USB 2.0 / eSATA
• HD Capacity: Up to 4TB
• Transfer Rate: USB 2.0 (Up to 480Mbps) / eSATA (up to 3.0Gb/s)
• Material: Plastic and Aluminum Alloy
• Dimensions: 198x137x60mm

Requerimientos del sistema:

PC

• Intel Pentium II 266 MHz-compatible
• Microsoft Windows 2000/2003/XP/Vista.
• 64MB RAM or higher

MAC

• Mac G3 processor & greater
• Mac OS 9.x & greater
• 64MB RAM or higher

Generales.

• Sistema equipado con puertos USB y con un puerto USB disponible.
• Sistema equipado con puertos eSATA y con un puerto eSATA disponible.
• Para alcanzar las velocidades USB comentadas el sistema ha de soportar el estándar USB 2.0.
• Para el uso con eSATA el sistema ha de soportar la función Multiplicador de puertos.
• Unidad de CD Rom (en caso de ser necesario drivers).

La función de multiplicador de puertos SATA es, como su nombre indica, la posibilidad que tienen algunos controladores de acceder a varios dispostivos SATA desde un mismo puerto. El problema que veo es que no todos los controladores tienen esta función implementada y en la web de Vantec no hay ninguna información al respecto o sobre qué modelos de placas base son capaces de hacer uso de esta función. Veremos si a la hora de la verdad ésto supono algún tipo de inconveniente o no.

ANÁLISIS EXTERNO E INTERNO.

El Vantec NexStar 3MX viene en una caja de cartón con colores negro (predominate) y rojo, dotada de un asa de plástico para facilitar su transporte. En uno de los costados viene una gran foto del producto, mientras el resto de los costados van destinados a proporcionar todas las características de la carcasa.

En el interior, la unidad viene protegida por espuma de poliuretano y una bolsa de plástico para evitar que se dañe durante el transporte.

Dentro de la caja encontraremos:

• Bolsa con el manual de instrucciones y tornillos para el montaje.

• Disco y manual del Total Media Back Up.

• Cable eSATA.

• Cable USB.

• Bracket con conector eSATA para la parte trasera de la caja.

• Transformador de corriente.

• Cable de alimentación.

Lo que echo en falta es algún tipo de pie o soporte para que la unidad no repose directamente sobre la mesa. A demás, dado que la unidad no lleva ni siquiera unos pies de goma, se desliza con demasiada facilidad.

La unidad está realizada en aluminio negro con resaltes en plástico cromado que le dan un acabado de lo más elegante. Además, el aluminio que emplea tiene buen grosor, así que no se nota endeble a la hora de manipular la unidad.

El frontal está realizado en plástico negro y lleva unos orificiios destinados a la ventilación del NexStar 3MX. También hay ventanas para los LEDs que indican si están conectado uno o dos discos duros y cómo están funcionando (individuales, RAID 0, RAID 1, JBOD). Lo que veo que le falta es un led de actividad de los discos duros, creo que sería interesante tenerlo para no desconcetar la unidad por error cuando los discos están siendo usados.

En la parte trasera podemos ver el ventilador de 40 mm que ayuda a sacar el aire caliente del interior de la carcasa, el puerto eSATA, el puerto USB, la toma de alimentación y el interruptor de encendido, todos perfectamente identificados.

Me parece una excelente idea el uso de un ventilador en este modelo de carcasa. Generalmente, los modelos pasivos suelen ser capaces de refrigerar por radiación un solo disco duro, pero tener dos discos duros funcionando al unísono en una carcasa cerrada representa generar bastante calor. Vantec desde luego ha pensado en todo.

Abriendo la carcasa podemos ver que la estructura interna está formada por soporte central fabricado en chapa de acero con una prolongación en plástico negro sobre la que se asentarán los discos duros.

En la parte trasera encontramos los dos conectores de datos y alimentación para los discos duros. A demás, se ven el par de taladros realizados en el PCB para que elventilador tenga acceso al aire caliente del interior de la caja.

En la parte superior hay un par de switches metálicos cuya posición determina el modo en el que van a accederse los discos duros. La posición por defecto con la que viene es RAID 0, pero el manual de instrucciones explica cláramente cómo han de configurarse.

Los discos duros asientan en almohadillas de goma que evitan que las vibraciones se transmitan a la caja.

En el frontal de la caja se hayan situados los LEDs de los cuales he hablado previamente.

Como véis es un conjunto muy bien diseñado y realizado. Especialmente me gusta que los discos duros vayan directamente conectados a un PCB, no como en muchas cajas que hay que usar cableado interno.

MONTAJE.

El montaje de la unidad es tremendamente sencillo y no tardaréis más de 5 minutos en hacerlo. En mi caso, voy a montar dos discos duros, uno de 320 y otro de 500 GB, ambos de Seagate (el de 500 GB lleva firm SD15 y funciona perfectamente, para los que creen que TODA la serie salió mala).

Colocaremos el primer disco duro orientado de manera que los conectores de alimentación y datos en caja y disco coincidan en posición y los acoplaremos empujando el disco hacia la parte trasera de la caja.

Ahora usaremos 4 tornillos para sujetar el disco duro. El marco de soporte lleva cuatro taladros para tal función, dos en la parte superior y dos en la inferior.

Solo nos queda repetir el mismo procedimiento con el segundo disco duro, cerrar la caja usando los 3 tornillos negros que se incluyen y ya hemos terminado. Eso sí, acordaos de configurar los switches antes de cerrar la caja ya que es la única manera de hacerlo.

TESTEO.

Antes de poder usar la unidad, si queremos aprovechar su total potencial, tendremos que tener configurada la controladora de los discos duros de la placa base como mínimo en AHCI (si no vamos a configurar un RAID con ellos) y tener instalados los drivers apropiados. Windows Vista y Windows 7 vienen con unos drivers genéricos que se usan durante la instalación para, una vez que estemos dentro del sistema operativo, instalar los adecuados a nuestra placa base/chipset. Si dejamos la controladora con el modo IDE que emplea por defecto, no podremos usar las características avanzadas de los discos SATA, especialmente el Hot Plug que permite la conexión y desconexión del disco duro con el sistema en funcionamiento, a demás no poder aprovechar el extra de transferencia que da el AHCI sobre el IDE.

El primer problema que encontramos es que las controladoras de placas base Intel no soportan el modo Port Multiplier, de manera que una vez conectada la carcasa al sistema, éste reconoce un único disco duro. De la misma manera, no podremos hacer funcionar ningún tipo de RAID en la unidad. Es una pena, pero también es verdad que ya avisa Vantec de esta característica en las especificaciones de su producto, así que no lo considero fallo suyo (aunque, reitero, deberían de poner una lista de controladoras soportadas para hacer la vida más sencilla a los posibles compradores del NexStar 3MX). Con todo y con éso, en uso la unidad es capaz de dar la máxima tasa de transferencia continuada de archivos que admite el estándar SATA (150 MB/s).

Usando la conexión USB, el sistema reconoce perfectamente ambos discos duros y admite la máxima tasa de transferencia continuada de archivos que da el estándar USB 2.0 de 46 MB/s.

En uso la unidad se muestra muy silenciosa y tras varias horas de uso continuado conectada al sistema solo se muestra templada al tacto gracias a la excelente ventilación que posee. Tampoco se aprecian vibraciones notables de la unidad mientras se realiza la transferencia de archivos.

CONCLUSIONES.

Es una pena que el Vantec NexStar 3MX no sea compatible con todas las controladoras SATA del mercado porque en realidad me parece una excelente carcasa externa para discos duros. De montaje muy fácil, silenciosa y eficaz durante la transferencia de archivos, presenta unas funcionalidades muy poco comunes en el mercado español y por los 68 € que cuesta, me parece una opción muy asequible siempre y cuando sepamos que va a funcionar con nuestra controladora SATA. Y, aunque no funcione con ella, seguimos teniendo el USB que sí admite usar los dos discos duros de manera simultánea.

Pros:

• Posibilidad de montar dos discos duros.
• Posibilidad de emplear eSATA o USB en nuestro sistema.
• Cuatro modos diferentes de configuración de los discos duros.
• Permite aprovechar al máximo las características avanzadas de los discos duros SATA.
• Excelente calidad de los materiales empleados.
• Fácil montaje.
• Muy silenciosa.
• Muy buena refrigeración.
• No presenta vibraciones durante su uso.

Contras:

• No es compatible con todas las controladoras SATA del mercado.
• No lleva ningún tipo de pie o soporte.

Por todo ello, el Vantec NexStar 3 NST-360MX-SR recibe:

LA BENDICIÓN DEL GURÚ, CATEGORÍA DE ORO.

Queremos dar las gracias a Vantec por ser tan amables de enviarnos el sample para realizar este análisis.

Estoy convencido que si menciono el nombre LanCool a mucho de vosotros no os va a sonar. Normal, es una marca muy poco conocida en España que se vende en muy muy pocas tiendas. Pero seguro que si hablamos de Lian Li, a casi todos os sonará este fabricante Taiwanés. Lian Li lleva años fabricando cajas en aluminio con una excepcional calidad en sus acabados y con unos precios que muy poca gente es capaz de pagar en sus modelos incluso de gama media. Hace poco Lian Li decidió empezar a fabricar cajas que en lugar del aluminio que encarecía tremendamente sus productos, usaran plástico y acero pero sin sacrificar un ápice de la calidad con que fabrican sus modelos normales y aquí es donde entra LanCool. Efectivamente, LanCool es la segunda marca de Lian Li pero, a diferencia de segundas marcas de otras empresas en las que se sacrifica el diseño y la calidad de los materiales a la hora de reducir costos, LanCool emplea los mismos estándares de calidad pero materiales más baratos para hacerlo. Lo que hace algún tiempo era casi imposible de imaginar (una caja Lian Li barata y accesible para todos) parece ser que ahora va a ser posible.

Hoy os traemos el análisis de la LanCool Dragon Lord PC-K62, uno de sus modelos tope de gama. Veamos las características de esta caja.

CARACTERÍSTICAS TÉCNICAS.

Sacadas de la web de LanCool :

Como os comenté al principio, la LanCool emplea un chasis de acero SECC con adornos realizados en plástico, pero lo más notable es el cuidado que se ha puesto en la refrigeración de la caja. Nada menos que 3 ventiladores de 140 mm y uno de 120 mm ayudan a que las temperaturas dentro de la mísma no sean altas, aunque me decepciona un poco que la caja venga tan solo con 2 puertos USB.

LanCool al diseñar esta caja pretende crear el primer modelo tool less por completo, es decir, que no tengamos que cojer un destornillador absolutamente para nada a la hora de montar nuestro sistema y para ello ha apostado por varias soluciones de lo más creativas (luego ya veremos cómo de efectivas son).

ANÁLISIS EXTERNO.

La PC-K62 viene en una caja de cartón con colores negro y rojo con una fotografía a color de la  propia caja en el frontal. En su interior, la caja viene protegida con una bolsa de plástico para evitar que la pintura se raye y espuma de poliuretano para protegerla de posibles golpes durante el transporte.

La PC-K62 es una torre formato midi, aunque tiene una profundidad y altura más que respetables. A demás, viene con una generosa ventana de metacrilato transparente en el lateral izquierdo para que podáis ver vuestros componentes gracias a la luz que desprenden sus ventiladores, pero ya hablaremos de éso más a delante.

La primera impresión de la caja es que el acero empleado es de excelente calidad. La sección que emplea es lo suficientemente gruesa como para que no se deformen las piezas con su propio peso, algo de lo que adolecen la mayoría de cajas de este tamaño. A demás, el acabado de pintura es de primera calidad en el exterior y dudo que sea sencillo rayarla con el uso cotidiano.

Dentro de la caja encontramos una caja de cartón blanca donde se encuentran los accesorios de la caja, que son:

• Thumbscrews para sujetar la placa base, toda una auténtica novedad en el mercado.

• Tornillos para sujetar unidades en las bahías de 5¼».

• Abrazadera para sujetar la fuente de alimentación, otra auténtica novedad.

• Guía de cables para la parte inferior de la caja.

• Bolsa con otra guía de cables a situar sobre la bandeja de la placa base y el altavoz del sistema.

Resulta clara la orientación hacia una caja tool less que LanCool está intentando dar a la PC-K62. De lo más sorprendente es el uso de thumbscrews para sujetar la placa base a la bandeja de la caja. Los thumbscrews, como veremos más a delante, tienen tamaños diferentes en función de lo sencillo o complicado que sea la posiciónen la que van a ir en la placa base. Y el uso de la abrazadera para la fuente es también algo de lo más notable.

El frontal está dominado por las bahías para unidades de 5¼», aunque solo las 5 superiores se pueden emplear para tal fin, mientras que las inferiores cubren la apertura de refrigeración de los discos duros. Todas las bahías cuentan con rejillas de ventilación y, a parte, las bahías inferiores cuentan con un filtro anti polvo adicional. El frontal de la caja se desmonta con extrema facilidad.

En la parte superior de la torre encontramos los dos puertos USB y una entrada para auricular y micrófono, así como el botón de reset (izquierda) y power (derecha). Justo al lado del botón de power, muy pequeños, tenemos los LEDs de encendido y actividad de discos duros.

La parte superior está dominada por una gran rejilla de generoso paso debajo de la cual se hallan los dos ventiladores de 140 mm superiores. La rejilla/tapa está realizada en un plástico de excelente calidad que no desmerece en nada a la caja y que es el mísmo que se usa en el frontal de la mísma.

Esta rejilla va recubierta con un filtro anti polvo y se desmonta con mucha facilidad para tener acceso a dichos ventiladores.

El lateral izquierdo está dominado por la gran ventana de metacrilato transparente que permite ver el interior de la caja.

En la parte trasera dela caja podemos ver que las tapas laterales se sujetan mediante thumbscrews de generoso tamaño. A parte, podemos ver:

• En la parte superior vemos el ventilador de 120 mm y 1500 rpm al lado de la apertura para los puertos I/O de la placa base y debajo de los cuales se ecncuentran dos taladros protegidos por goma negra para el paso del tubing de una refrigeración líquida.

• En la parte central vemos las tapas de las ranuras de expansión del sistema, todas ellas perforadas para mejorar la circulación del aire por la caja. A demás, es interesante ver que la caja tiene 8 ranuras de expansión en lugar de las 7 ytradicionales. La ranura extra es para permitir el montaje de tarjetas gráficas que usen doble ranura en la parte inferior de las placas base.

• En la parte inferior vemos la apertura para la instalación de la fuente de alimentación.

En el lateral derecho de la caja no hay nada especial que reseñar.

Este es un momento tan bueno como cualquier otro para hablar de los ventiladores de la caja. Como ya he comentado, la caja emplea 4 ventiladores en total para su refrigeración, 3 de 140 mm y 1000 rpm y uno trasero de 120 mm y 1500 rpm. Lo realmente notable es que los ventiladores no van directamente sujetos a la caja, si no montados sobre silent blocks de goma que evitan que las vibraciones de los mismos se trasladen a la caja.

Estos silent blocks se deslizan en aperturas especiales en el chasis, de manera que quitar y poner los ventiladores es un auténtico juego de niños.

Los ventiladores emplean todos conectores de 3 pinde, de manera que es fácil hacer que sea la placa base la que regule sus rpm. Pero por si acaso vuestra placa no tiene sufucientes conectores, todos ellos vienen con un adaptador de 3 pines a molex de 4 pines para poderlos conectar directamente a la fuente de alimentación. El cable que usan es de aspecto plateado y viene todos unidos excepto en el caso del ventilador trasero, que usa un diseño más tradicional y los cables de alimentación vienen sueltos. Digo yo que ya podía haberlo dado todo LanCool y dejar todos los ventiladores con el mismo tipo de cable.

También quiero llamaros la atención al tremendo detalle que se ha tenido en cuenta a la hora de evitar bordes cortantes en la caja. Todos los bordes han sido suavemente pulidos de manera que no haya ni la posibilidad más remota de cortarnos o dañar un cable. Esta atención al detalle solo es posible con Lian Li, son los reyes indiscutibles en este aspecto.

ANÁLISIS INTERNO.

Una vez abrimos la caja podemos ver que todo el interior de la mísma está pintado en negro, lo que le da un aspecto fantástico a mi modo de ver.

En la parte trasera de la  caja podemos ver, a parte del ventilador trasero de 120 mm, una de las características más sobresalientes de la caja (entre las muchas que tiene) que es el sistema de retención para tarjetas de expansión. El sistema está compuesto por sujecciones individuales realizadas en acero (nada de plasticorro barato) de accionamiento vertical que a parte de sujetar la tarjeta mediante una almohadilla de goma, emplea un sistema de pines para asegurar que la tarjeta está centrada en su posición. Un sistema mecánicamente tan complejo como éste la verdad es que me lo esperaría encontrar en cajas de gama más alta.

En la parte inferior de la caja tenemos el soporte donde asienta la fuente de alimentación, que va recubierto de goma para absorver las vibraciones de la mísma. Para rizar el rizo, hubiera estado bien que LanCool hubiera empleado también goma en el borde posterior de la caja.

Como véis, el fondo de la caja va perforado para permitir la entrada de aire directamente desde el exterior a la fuente para mejorar su ventilación. Y si os preocupa el polvo que le pueda entrar a la fuente por esta característica, no os preocupéis porque LanCool ha pensado en ello y ha instalado un filtro de polvo desmontable en la parte externa de la caja.

En la parte derecha de la caja tenemos dos zonas:

• En la parte superior se encuentran las 5 bahías para unidades de 5¼». De estas bahías, las dos primeras emplean un sistema de sujección tool less mediante una leva lateral. Hubiera preferido que fueran todas las bahías las que contaran con este método de sujección, pero también es verdad que tener más de 2 unidades ópticas en un sistema es algo completamente inusual.

• En la parte inferior se encuentran las 4 bahías de 3½» destinadas  a albergar los discos duros. Los discos duros van sobre bandejas individuales que se deslizan en la estructura de la bahía y el conjunto queda asegurado mediante una leva lateral de acción vertical dotada de un thumbscrew. En la parte frontal podemos ver el ventilador de 140 mm encargado de meter aire fresco en el sistema.

Hablando de las bandejas de los discos duros, estas cuentan con un sistema de rodillos de goma que absorve las vibraciones en funcionamiento del disco duro, a parte de ir ventiladas por su parte inferior para permitir la correcta refrigeración de la electrónica del mísmo.

El anclaje del disco a la bandeja se realiza mediante 4 pines (dos por lado) que se insertan en los orificios para los tornillos de los discos duros.

En la parte trasera de la bandeja de la placa base (sí, en esta caja es necesario hablar de ésto) podemos ver las 4 aperturas destinadas al paso de cables hacia la zona de la placa base. Como veréis en las fotos, todos los bordes se hayan redondeados con cuidado para evitar cualquier posible daño a los cables.

También cabe destacar el enorme agujero cuadrado en la zona donde asienta el disipador del procesador para poder montar y desmontarlos sin tener que sacar la placa base.

La LanCool PC-K62 DragonLord es una caja que realmente impresiona por todo el trabajo de diseño que se ha llevado a cabo en ella y la tremenda atención al detalle en su fabricación. Todo ésto está muy bien pero es cómoda a la hora de montar un sistema?? Vamos a comprobarlo.

MONTAJE.

Contestando a mi pregunta anterior, la respuesta es que no solo es cómoda a la hora de montar un sistema, si no que todas las características se aunan para que por dentro éste quede lo más ordenado posible y libre de cables.

En principio, la caja ya viene con los soportes de latón para el montaje de la placa base instalados, así que ese paso que nos ahorramos. Luego, a la hora de montar la placa base, si usáis un cable de extensión para el conector EPS de alimentación auxiliar del procesador, podéis esconder el cable por la parte trasera de la bandeja, de manera que no quede colgando por en medio como suele ser habitual.

El montaje de la placa base con thumbscrews es buena idea si no eres torpe con los dedos como yo, al menos relativo a los thumbscrews de menor tamaño. Creo que LanCool haría bien usando unicamente los thumbscrews más largos dado que permiten un mejor agarre a la hora de manejarlos.

El montaje de los discos duros en sus bandejas también es muy sencillo. Sin embargo, tened en cuenta que la bandeja emplea una especie de solapa. Obviamente, deberemos de montar el disco duro de manera que las entradas de los cables de datos y alimentación queden accesibles. Otra cosa a tener en cuenta es la orientación del conjunto. Si eres una persona que pasa mucho tiempo sacando y metiendo discos de su sistema, es conveniente que pongas los discos duros de manera que los conectores queden accesibles por el lateral izquierdo de la caja; pero si eres una persona que una vez has instalado los discos duros, allí se quedan por los siglos de los siglos, es mucho mejor que los instales de manera que los conectores solo sean accesibles por el lateral derecho de la caja, dado que d esta manera se consigue un interior más limpio.

El montaje de la fuente de alimentación mediante la abrazadera de sujección también es sencillísimo. Simplemente colocar la fuente sobre su soporte, colocar la abrazadera y apretarla. No habremos tardado absolutamente nada de tiempo.

Para montar la tarjeta gráfica, levantaremos las levas correspondientes, quitaremos las tapas, colocaremos la tarjeta y ya está. La tarjeta queda perfectamente asegurada, tanto como usando tornillos, y no baila en su anclaje.

Es fácil apreciar en la anterior foto que incluso montar tarjetas gráficas de mayor tamaño como las GTX de Nvidia no debería de suponer ningún problema de espacio.

Y finalmente, el sistema queda así:

Como véis, el interior queda muy limpio de cables, gracias en gran medida a que muchos de ellos se pueden ocultar por la parte trasera de la bandeja de la placa base.

En resumidas cuentas, el montaje es tremendamente sencillo y, gracias a todas las soluciones tool less que incorpora la caja, es bastante más rápido que el de una caja normal de características similares.

TESTEO.

Para testear se ha montado el siguiente equipo en la caja:

• Intel Core 2 Duo E8500.
• Xigmatek Nepartak.
• Asus Rampage Formula.
• 4 GB Muskin Extreme DDR2-800.
• Sapphire HD4870 512 MB.
• Pioneer DVR-111.
• 2 Seagate 500 GB SATA2.
• Antec TruePower New 750 W.

Estando en uso la caja es tremendamente silenciosa. Tan silenciosa que lo que más suena es el ventilador del disipador de la tarjeta gráfica. Tal es así que, con unos cambios, este sistema está haciendo las veces de HTPC en mi salón y es inaudible en uso.

Y qué tal de temperaturas en uso?? Pues muy bien. La Delta de temperaturas en reposo sobre la temperatura ambiente en el interior de la caja es de 4 ºC  cuando el sistema está en reposo y de 7 ºC cuando está en plena carga.

CONCLUSIONES.

LanCool nos demuestra con la Dragonlord PC-K62 cómo se puede y debe hacer bien una caja. Accesible, fácil de montar, silenciosa, buen sistema para esconder cables, tool less al 100%… Esta caja lo tiene absolutamente todo. Y si os dijera que encima cuesta tan solo al rededor de $ 100-120?? Si hacemos la tradicional conversión 1$=1€ tan popular en nuestro pais, resultaría que la caja costaría unos 100-120 € y en ese rango de precios se enfrentaría a la Antec P182/183 o las 902 por poner unos modelos, y el modelo de LanCool es tremendamente superior a estas cajas en refrigeración, espacio interno y manejo de los cables. Lamentablemente, este modelo no está a la venta en España y es una auténtica pena.

Pros:

• Excelente calidad de materiales.
• Sielnciosa en funcionamiento.
• Muy espaciosa por dentro.
• Muy bien refrigerada.
• Montaje 100% sin necesitar ninguna herramienta.
• Montaje muy sencillo.
• Interior de la caja pintado en negro.
• Me ha dejado completamente enamorado.

Contras:

• El manejo de los thumbscrews pequeños no es sencillo.

Y por ésto, la LanCool PC-K62 Dragonlord se hace muy merecidamente acreedora de:

LA BENDICIÓN DEL GURÚ, CATEGORÍA DE ORO.

Queremos dar las gracias a Lian Li/LanCool y a Bacatá por mandarnos el sample para poder realizar esta review.

La llegada hace 4 años (aprox) de Noctua al mercado de componentes de hardware pilló por sorpresa a propios y extraños y sobre todo, a las marcas tradicionales del sector. En un tiempo en el que eran necesarios ventiladores muy ruidosos para mover un caudal de aire aceptable en el interior de la caja, Noctua demostró que era posible mover el mísmo caudal de aire pero en silencio y éso es algo que los usuarios de cajas con bastantes ventiladores vamos a agradecerles siempre. No solo éso, si no que dichos ventiladores también fueron ampliamente empleados como elemento principal en disipadores de torre, consiguiendo una disminución más que apreciable de su señal audible. Su modelo NF-12S marcó auténticamente un antes y un después en elmundo de los componentes de refrigeración y aún hoy sigue siendo el modelo de referencia a la hora de buscar buenos ventiladores silenciosos.

Pero los tiempos cambian y ha llegado el momento de que Noctua subiera un poco más el listón. Es por ello que han sacado al mercado su nuevo modelo NF-S12B FLX que proclama que es más efectivo que el anterior NF-S12. Veamos si es cierto lo que se afirma.

CARACTERÍSTICAS TÉCNICAS.

Sacadas de la web de Noctua.

Podéis leer más sobre el rodamiento SSO en nuestra anterior review del Noctua NF-S12.

Uno de los principales elelmentos del nuevo NF-S12B FLX es su diseño del extremo de las aspas en escalón, llamado por Noctua, Bevelled Blade Tip. Este diseño extiende el borde de ataque del aspa del ventilador hasta cerca del marco de manera que se aumenta la superficie de la misma y la presión estática que generan, pero sin sacrificar por ello la sonoridad del conjunto.

Como véis en las anteriores gráficas, el nuevo diseño permite un aumento muy notable del caudal de aire y de la presión estática del ventilador en comparación al NF-S12. Ésto quiere decir que el aire que salga del ventilador no tendrá tantos problemas para salvar una rejilla o pasar a través de las aletas de refrigeración de un disipador (algo para lo que se requieren ventiladores de alta presión estática).

Otro de los aspecto a destacar es el uso del sistema SCD o Smooth Conmutation Drive. Este sistema disminuye las fuerzas a las que se somete al rótor del ventilador cada vez que hay un salto de fase en los imanes del estátor del motor eléctrico, redicendo las vibraciones y la sonoridad del conjunto.

ANÁLISIS EXTERNO.

El Noctua NF-S12B FLX viene en la tradicional caja marrón de Noctua. En la parte frontal hay una ventana que nos permite ver una cuarta parte del ventilador,mientras que en la parte trasera aparecen listadas las principales características del modelo.

En el interior el ventilador viene en un blister de plástico transparente.

Veamos los accesorios que vienen con el ventilador:

• Adaptador LNA y ULNA para 900 y 700 rpm respectivamente.

• Adaptador de 3 pines a molex de 4 pines.

• Tornillos de sujección.

• Soportes anti-vibración de goma.

El ventilador en sí, sigue el esquema de colores típico de los modelos previos de Noctua, con el marco en color crema y el ventilador en color marrón oscuro. Reconozco que no es un esquema de colores muy agresivo como los que estamos acostumbrados a ver, pero a mí personalmente, me gusta dado que transmite tranquilidad, que es exactamente lo que pretende demostrar Noctua con sus modelos.

A primera vista apreciamos que el buje del ventilador se ha hecho considerablemente más grande y menos redondeado que el del NF-S12, probablemente para permitir una mejor sujección de las aspas del ventilador y evitar que estas vibren al girar.

El diseño escalonado de los extremos de las aspas es claramente aparente. Mientras que por el frontal del ventilador el extremo del aspa está bastante cercano al marco, por la parte trasera vemos que el extremo del aspa está bastante más alejado (más o menos a la misma dsitancia que estaban en el anterior NF-S12).

El diseño del propio aspa también ha cabiado un poco. Frente a un diseño casi recto que usaba el NF-S12 original, el NF-S12B FLX usa un aspa más curvada y con un ángulo de ataque más pronunciado, pero su sección transversal no es tan curvada (no tiene tanta panza, para que nos entendamos).

El ventilador sigue usando un conector de 3 pines para alimentación analógica, que va al extremo de un cable recubierto de una funda protectora lo suficientemente larga como para llegar a cualquier extremo de nuestra placa base.

Veamos si los cambios que se han realizado han merecido la pena.

TESTEO.

Para el testeo simplemente hemos montado ambos disipadores (por turnos) en una caja Lian Li PC-A77B con el resto de ventiladores desconectados (excepto el ventilador del disipador, que se ha mantenido al mínimo de rpm durante las pruebas) y hemos escuchado. Bueno, decir que hemos escuchado es mucho decir porque ambos ventiladores son tremendamente silenciosos. Sin embargo, aún siendo silenciosos, si nos acercamos podemos comprobar que el el NF-S12B FLX es algo más silencioso que el NF-S12 y, en realidad, lo que más «suena» es el aire que pasa por la rejilla. Y, por supuesto, si usamos el adaptador LNA para reducir las rpm del ventilador a 900 rpm el resultado es que ya no suena ni éso. Fantástico!!! El problema es que empleando los adaptadores el caudal de aire sufre bastante.

También se aprecia un aumento en el caudal/presión de aire que mueve el ventilador, lo cual siempre es de agradecer, sobre todo si tenéis pensado usarlo para vuestros disipadores.

CONCLUSIONES.

Noctua nos vuelve a demostrar con el NF-S12B FLX, no solo que es posible mejorar lo que ya era previamente excelente, si no que siguen siendo la marca de referencia en el mercado de ordenadores silenciosos. Lo malo es que con un precio que ronda los 18 €, no es algo que los ponga al alcance de mucha gente, pero es que la calidad hay que pagarla nos guste o no. Si queréis un sistema bien refrigerado y con un ruido mínimo, el Noctua NF-S12 FLX es el ventilador a comprar.

Pros:

• Silencioso a más no poder.
• Buen caudal y presión de aire.
• Apto para usarse en disipadores.
• Cable de alimentación largo.
• Garantía de 6 años.

Contras:

• Caro.

Es por todo ello que el Noctua NF-S12 FLX se hace acreedor de:

LA BENDICIÓN DEL GURÚ, CATEGORÍA DE ORO.

Desde Hard Zone queremos agradecer a Noctua que nos haya enviado el sample para testeo.

Hoy día elegir un ordenador portátil es cada vez mas complicado dada la infinidad de modelos disponibles, así como su precio, tamaño y fabricantes, desde los pequeños NetBook  hasta los conocidos como DTR (Desktop Replacement,18″-20″), pasando por los estándar de 15.4″.

Además, debemos de tener muy en cuenta el uso que le daremos al portátil, en función de ello se basara su elección tanto a nivel de potencia, como de tamaño.

El portátil que hoy analizaremos es un Asus M51VA-AP016C perteneciente a la gama media del conocido fabricante Asus, que entre sus otros productos como placas base, tarjetas gráficas o disipadores, cuenta con un gran catálogo de ordenadores portátiles con una gran calidad en sus acabados y un precio contenido.

Pero…¿Quien es Asus?.

ASUS, una compañía que cuenta con uno de los mejores equipos de Investigación y Desarrollo (I+D) del mundo es ampliamente reconocida por su alto estándar de calidad. Como líder proveedor de Soluciones Totales 3C (Computadoras, Comunicaciones y Electrónica de Consumo) ASUS ofrece un amplio abanico de productos para competir en el nuevo milenio.

Características Técnicas.

• Procesador:  Intel Core 2 Duo P8600 2,4 GHz
• Placa Base: Asus M51Va Series Notebook
• Chipset de la Placa Base: Intel Cantiga PM45
• Memoria Ram: 4Gb (2x2Gb) DDR2 800Mhz
• Disco Duro: Seagate ST9320320AS 320Gb SATA 5400rpm
• Pantalla: AU Optronics B154EW08 V1  15.4″ LCD  (WXGA) 1280×800
• Tarjeta Gráfica: ATI HD3650 512MB
• Tarjeta de sonido: Realtek ALC888/s/t @ Intel 82801IB ICH9 High Definition Audio
• Regrabadora: HL-DT-ST DVDRAM GSA-T50N
• Webcam 1.3 Mpx giratoria
• Sistema operativo: Windows Vista Home Premium SP1 32 bits.

Conectividad.

• Tarjeta de red ethernet: Realtek RTL8168C(P)/8111C(P) Family PCI-E Gigabit Ethernet
• Tarjeta de red wireless: Intel(R) Wireless WiFi Link 5100 (wireless N)
• Módem: Motorola SM56 Speakerphone Modem
• Bluetooth 2.1

Conexiones.

• 1 x Express card
• 1 x entrada micrófono
• 1 x salida auriculares (S/PDIF)
• 1 x puerto VGA/Mini D-sub 15-pin para monitor externo
• 4 x USB 2.0
• 1 x puerto IEEE 1394
• 1 x RJ11 Modem jack para línea
• 1 x RJ45 LAN Jack
• 1 x HDMI
• 1 x E-SATA
• Lector de tarjetas

Otras características.

• Batería de 6 celdas
• Peso de 2,95Kg
• Inicio de sesión por lector de huellas
• Inicio de sesión por reconocimiento facial (Software)
• Micrófono al lado de la webcam
• Sensor de luz (mide la cantidad de luz ambiental y cambia la iluminación de la pantalla LCD automáticamente.
• Disponible WOL (Wake On Lan)
• TPM (Módulo de Plataforma de Confianza)

ANÁLISIS EXTERNO.

El portátil se nos presenta en una típica caja de cartón marrón de embalaje y un letrero bien grande que pone “muy frágil”, el cual avisa de que la mercancía que contiene es bastante delicada.

Una vez sacamos la caja de su embalaje, comprobamos que todo esta en orden y vemos que nos muestra las letras «M51», que es la serie a la cual pertenece el ordenador portátil.

Sacamos de la caja todo y vemos todos los cables, manuales de puesta en marcha, discos de recuperación del sistema en caso de fallo del mismo y lo más importante, el portátil nuevo bien acolchado para evitar que se pueda rayar o sufrir cualquier otro desperfecto mayor.

Una vez que hemos quitado los embalajes, vemos el reluciente portátil listo para funcionar.

Aquí tenéis el portátil abierto y con todas las pegatinas puestas.

Observamos un teclado numérico a la derecha, el cual nos vendrá muy bién. También tenemos el lector de huellas para iniciar sesión en Windows (tendremos que configurarlo previamente) y una serie pegatinas que nos informan de las principales características del PC.

El touchpad del portátil, es poco “deslizante” por así decirlo, es un pelín incómodo ya que parece como si se te “atascase” el dedo. Ésto en el Asus G1Sn no ocurre, es como más suave y se desliza mejor.

Aquí vemos las pegatinas que vienen en la parte inferior derecha, el logotipo de ATI (la tarjeta gráfica), el sistema operativo, nos informa que pertenece a la plataforma Centrino2, y nos habla de algunas características como que tiene teclado numérico (a la vista está), que tiene gran calidad de imagen en la WebCam y que ésta es giratoria.

En la siguiente imagen vemos el frontal del portátil.

Apreciamos un botón para activar y desactivar el wifi, esto no es necesario, dejadlo siempre encendido.

En este equipo, la combinación de teclas para activar el wifi o el bluetooth es FN+F2, no es necesario apagarlo de la tecla frontal (recomiendo dejarlo siempre ON).

La tecla plateada es la de abrir la tapa del portátil, la verdad es que no me ha gustado nada, es incómoda porque tienes que apretar bastante para que salga.

En el frontal también tenemos las salidas de audio y la entrada de micrófono.

Los USB me gustan mucho como están ubicados, hay uno en la parte delantera como veréis más adelante, perfecto para poner pendrives o memorias flash que vayáis a utilizar y quitar rápidamente, no hace falta levantarnos para mirar detrás del portátil, y tener suerte para que entre a la primera. También tiene un USB en el lateral derecho, perfecto para poner un ratón USB, y dos traseros.

En la parte delantera también se encuentra el lector de tarjetas (otro punto a favor).

Más detalle de la tecla PUSH:

En la parte izquierda del equipo tenemos el lector y el puerto de bloqueo Kensington (para cables de seguridad de portátiles), también tenemos un conducto de entrada de aire para refrigerar mejor.

Aquí tenemos la parte trasera, dónde se ubica la batería (en la foto está sin ella), la batería es muy fácil de poner, sólo tienes que ponerlo al nivel del hueco y empujar hacia dentro (y echar el seguro claro), los dos USB de los que os he hablado antes y el adaptador de corriente (AC) lo podéis ver en la siguiente foto.

Con más detalle la ranura para expulsar el aire caliente que genera el procesador y que a la vez se encarga de sacar el ventilador, esperaba una ranura algo mas grande, la verdad.

Vamos por la parte derecha, donde tenemos varias conexiones.

El Express Card a la izquierda del todo, un USB (para poner el ratón, ya os lo he dicho antes), el puerto E-SATA para conectar discos duros con esta interfaz, el HDMI para conectarlo a la televisión o a un monitor externo con alta definición, el VGA (para lo mismo pero en definición normal), el modem y la tarjeta de red ethernet.

Le damos la vuelta al portátil y observamos los distintos compartimentos bien distribuidos que alojan el HDD, la RAM, la tarjeta WiFi y el procesador.

Y lo mismo pero con la batería, fijaos que la batería es pequeña, no ocupa toda la parte superior (a lo largo).

La webcam es de 1.3 Megapixels y es giratoria, se puede girar hacia arriba 30º y hacia abajo se da la vuelta entera de tal forma que enfocamos en la misma dirección que miramos, ideal para grabar vídeos familiares.

Altavoces Altec Lansing son sinónimo de calidad acústica, un buen detalle por parte de Asus que nos asegurará que la música suene de maravilla.

Las funciones de las teclas principales son (de izquierda a derecha):

• Ejecuta el Express Gate
• Cambiar el perfil de gestión de energía (Alto rendimiento, economizador etc.)
• Deshabilita el touchpad, si tenéis un ratón conectado por USB no lo necesitáis para nada. También podéis optar por configurar Windows de tal forma que al meter un ratón USB se deshabilite el touchpad automáticamente sin necesidad de apretar esta tecla (la combinación de teclas FN+F9 hace la misma función).
• Activa y desactiva la función Splendid que sirve para cambiar entre diferentes configuraciones de contraste, brillo, tono de piel etc.
• Acceso directo a internet, pinchamos y lanzará el navegador.
• Botón de encendido del portátil.

En las siguientes imágenes podemos observar la calidad de los materiales y los acabados.

Detalle de los leds de batería, wireless, bluetooth y de encendido del portátil, como podéis observar, acabados muy buenos.

Y para finalizar la apariencia…

Ahora procedemos a comprobar el rendimiento y características avanzadas, veamos si el PC da la talla que esperamos.

Análisis en profundidad de las características del procesador (P8600), RAM, Placa base y VGA.

CPU-Z

GPU-Z

TESTEO.

Duración batería.

La prueba de la batería en alto rendimiento la he realizado mientras instalaba todos los programas, configurando Windows y reiniciando para guardar cambios. (El Power4Gear Xtreme estaba en High Performance con las opciones por defecto)

La prueba en modo economizador la he realizado con el ordenador encendido, navegando por internet y conectado al messenger. (El Power4Gear Xtreme estaba en Battery Saving con las opciones por defecto, excepto la opción de desactivar las características visuales de Windows porque te desactiva el aero y todos los iconos del escritorio, el fondo de escritorio sale en negro).

La duración en «Alto Rendimiento» fue de 95 minutos, no esta mal si tenemos en cuenta que fue un uso intensivo del PC, aunque la verdad es que no es tan buen resultado como el que esperaba.

En cambio la duración en modo «Economizador» fue de 115 minutos, también esperaba que la duración se prolongase algo mas, aunque para ser una batería de 6 celdas, no esta mal, pero no es la principal virtud de este PC.

Temperaturas.

En el apartado de temperaturas se observa que cuando el micro lo ponemos en carga, sube bastante de temperatura llegando a alcanzar los 77ºc de máxima, siendo un P8600 no es especialmente fresco, pero tampoco hay que preocuparse si vemos esa temperatura, no es  alta para estar en carga.

En cuanto a la gráfica, éste portátil la mantiene bien de temperatura, llegando a alcanzar los 81ºc de máxima estando en carga.

Pero lo mejor de todo es la temperatura del disco duro, tan solo vario 1ºc respecto a estar en reposo y en carga, increíble como éste portátil lo mantiene tan fresco.

Llegados a este punto es hora de enumerar una serie de ventajas e inconvenientes.

Pros:

– Económico.

-Potente y completo, wifi N, bluetooth etc.

– Inicio de sesión por huella y reconocimiento facial.

-Diseño atractivo.

-Excelente rendimiento.

Contras:

– Tecla «push» para abrir el portátil incómoda.

– Touchpad poco «deslizante».

– Viene con Win Vista Home Premium Sp1, ni siquiera viene el SP2 y encima es de 32 bits (4Gb de ram y lo que eso conlleva), fatal por parte de Asus meter este sistema operativo, no tiene posibilidad de actualización gratuita a Windows 7.

– Paquete de Office 2007 preinstalado con licencia para 60 días.

– Norton Internet Security 2008 versión de prueba.

-La batería se puede mejorar.

Por todo esto en HardZone le otorgamos el premio de oro para el Asus M51VA-AP016C:

ASUS ha reinventado el concepto de Mini PC de salón con el lanzamiento de su innovador EeeBox EB 1501. Equipado con el nuevo procesador Intel® Atom™ N330 Dual Core y con la plataforma gráfica de última generación NVIDIA ION, el Eee Box 1501 permite a los consumidores disfrutar de sus contenidos multimedia en su televisor con máxima calidad Full HD 1080p con la salida HDMI. Con lo último en funcionalidad como PC gracias a que viene con Microsoft Windows 7 como sistema operativo, el EeeBox EB1501 se posiciona como uno de los mejores sistemas de entretenimiento doméstico del mercado, con una estupenda relación calidad-precio ya que su precio es de 419 euros.

AMD realizará su primer procesador con núcleo gráfico integrado, Fusion, en el proceso de fabricación de 32nm y con su tradicional tecnología SOI (Silicon-on-Insulator). El procesador, que llegará en 2011, tendrá sus núcleos x86 basados en los Phenom II, mientras que de la parte dedicada a los gráficos sólo conocemos que será compatible con DirectX 11.

AMD ha sido la primera en tener tarjetas gráficas compatibles con DirectX 11, pero por el momento el software no tiene ningún título (juego) que sea capaz de aprovechar las ventajas de esta API. AMD nos muestra ahora una lista con parte de los juegos que están en desarrollo y que llegarán próximamente (2 de ellos antes de que acabe el año).
