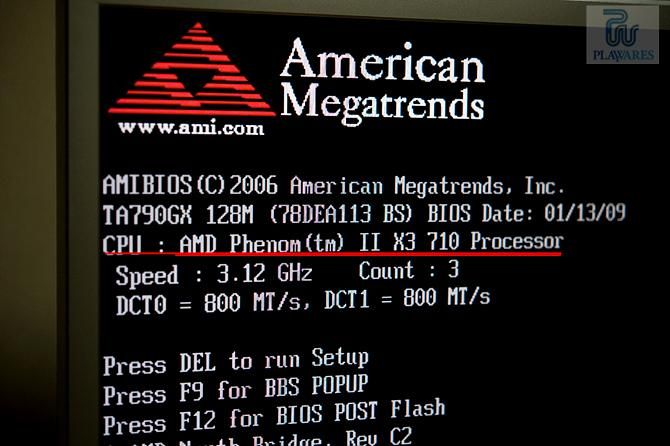

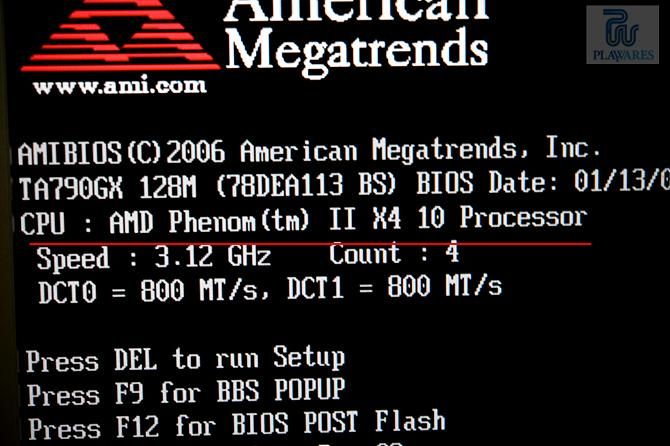

Si los procesadores Phenom II X3 de AMD gozaban de la fama de poder pasar de 3 a 4 núcleos modificando una opción en la BIOS, ahora ven aumentada su popularidad al llegar a la increíble cifra de 6161MHz con refrigeración por LN2.

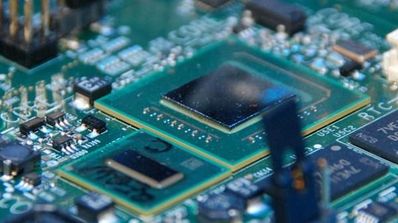

Hasta ahora el procesador Intel Atom más rápido era el Z540 con sus 1.86GHz, pero con la llegada del próximo Z550 a 2GHz le queda poco de reinado. Lo interesante es que a pesar de tener más velocidad el consumo sigue siendo el mismo, 2,4W.

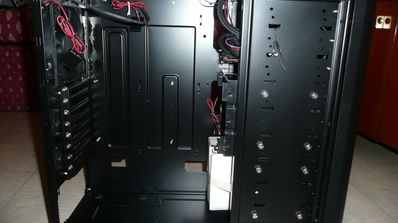

Hemos publicado nuestro análisis de la Antec NineHundred II, la revisión de la exitosa caja lanzada hace aproximadamente un año y que tantos premios y buenos análisis ha tenido a lo largo de todo este tiempo. Si queréis ver nuestro análisis, podéis hacerlo en el siguiente LINK y esperamos que os guste.

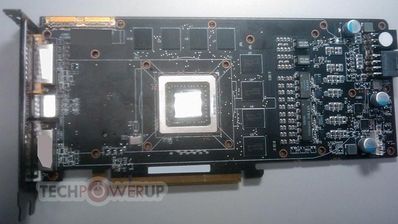

Se han descubierto las especificaciones de la nueva gráfica de NVIDIA, la GTX 275, confirmando nuestra anterior noticia sobre ella. Estos valores la sitúan cercana en rendimiento a la «antigua» GTX 280.
Intel planea una rebaja en los precios de sus procesadores, así como la inclusión en el mercado de unos cuantos modelos nuevos como los esperados steppings D0 de gama alta para Core i7 o quads y duales de socket 775.

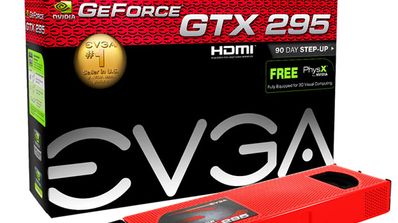

EVGA tiene una nueva versión de la GTX 295, su edición roja, incluye el nuevo esquema de colores de EVGA (rojo y negro) y hace uso del backplate que llega a reducir hasta 10ºC en carga.
Intel prepara procesadores de 4 núcleos para portátiles basados en la arquitectura de los actuales Core i7, Nehalem. Estos procesadores podrían hacer su aparición a mediados de año.

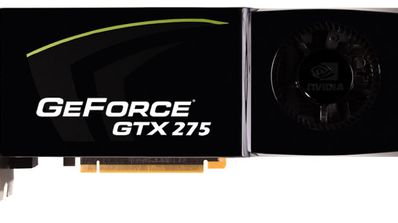

La tarjeta gráfica con la que NVIDIA quiere competir con la 4890 de AMD/ATI será la GTX 275. NVIDIA anuncia ahora que no realizará un diseño de referencia, quedando el diseño abierto a los ensambladores.

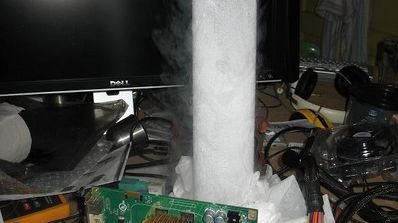

Los amantes del overclock están de suerte, DFI anuncia la disponibilidad de la LANParty DK 790FXB-M3H5, una placa base socket AM3 con la que DFI afirma tener la «mejor plataforma de OC».

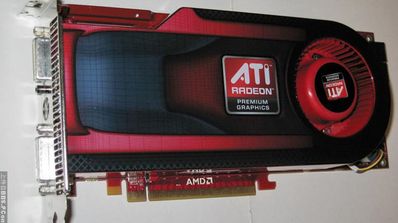

La HD 4890 es la489 nueva gráfica con la que AMD/ATI quiere hacer frente a la NVIDIA en su gama alta. Esta gráfica es la portadora del famoso chip RV790 del que tanto se ha hablado en los últimos meses.
Un programador finlandés perdió un dedo en un accidente de tráfico y ante la imposibilidad de salvar todo el dedo y la pertinente amputación de la mitad de éste, decidió que la mejor solución era implantarse una prótesis con memoria USB.
El procesador más potente de AMD en la actualidad es el Phenom II X4 940 (AM2+), pero le queda poco más de un mes de reinado, ya que el Phenom II X4 955 (AM3) se espera para Abril.
INTRODUCCIÓN.
De vez en cuando aparecen productos distintos en el mercado y el Xigmatek AIO-S80DP es uno de ellos, se trata de un disipador que en realidad es una mini refrigeración líquida. AIO quiere decir All In One (todo en uno), concepto que define acertadamente el disipador que probaré para vosotros a continuación, ya que integra bomba de agua, radiador doble y ventilador bajo el aspecto de un disipador normal y corriente.
Sobre Xigmatek:
El propósito y objetivo de convertirse en uno de los líderes mundiales de la industria de refrigeración de PCs fue establecido por Xigmatek Co. Ltd en 2005, el año de su fundación. Para asegurar llegar a estos objetivos, la administración de Xigmatek siguió con duro trabajo, experiencias y un estilo de negocio dirigido al cliente.
Perfeccionar una de las mecánicas de fabricación más eficientes del mundo, la ‘presencia en la integración’ en las principales regiones económicas, incluirse entre las más importantes alianzas estratégicas entre proveedores, círculos académicos y las amplias inversiones en I+D son algunas de las agresivas estrategias de Xigmatek.
Combinando la élite de diseñadores de productos, ingenieros de I+D y personal técnico (con el equipo principal en Alemania), en Xigmatek se sienten orgullosos y llenos de confianza para ofrecer productos y servicio de excelente calidad para cubrir las necesidades de los clientes.
Dentro de los canales estándar como el mercado de consumidores y la distribución de aparatos electrónicos, Xigmatek seguirá centrándose en el desarrollo e incluso el establecimiento de nuevos canales de venta, para satisfacer las siempre cambiantes demandas y necesidades.
Varios años de experiencia en el sector de la industria térmica proporcionan a nuestros clientes la mejor refrigeración de sistemas, más fiable, mejor adaptada y de mayor rendimiento, incluyendo un excelente servicio para cumplir con las necesidades de usuarios y clientes de todo el mundo.
CARACTERÍSTICAS TÉCNICAS.
En la siguiente tabla podemos ver las dimensiones del Xigmatek AIO-S80DP, su peso, el rango de velocidades del ventilador PWM que incorpora, la compatibilidad con todos los sockets Intel 775 y AMD AM2, 939, 754 y 940 y los detalles de la bomba y el radiador. Su escasa altura lo hace idóneo para equipos con cajas de dimensiones ajustadas.
Como características principales presenta:
– Bomba de agua con un caudal de 72 litros a la hora y 3100rpm de máximo.
– Radiador doble de 80x88x22mm.
– Ventilador PWM de 80mm (52.72CFM), con un máximo de 3200rpm (lo que me hace ver el ruido que hará a tope de revoluciones…)
– Bloque de agua de cobre, para una mejor conducción del calor.
ANÁLISIS EXTERNO.
El frontal de la caja ya nos muestra uno de los radiadores del disipador.
En el lateral tenemos las características.
La parte trasera nos indica las especificaciones del producto, como es habitual.
El AIO-S80DP se nos presenta en un enorme blíster de plástico que evita que sufra daños durante los transportes.
El Xigmatek AIO-S80DP es igual por delante que por detrás, dado que emplea 2 radiadores, pensad en ello como una U, dejando la parte hueca para albergar la bomba y el ventilador.
En la parte superior está el tapón del circuito de agua, así como una flecha que nos indica la dirección hacia la que el ventilador expulsa el aire (que deberemos colocar de forma que el aire vaya hacia la parte trasera de la caja).
Para la base del disipador se hace uso de una gruesa base de cobre. El pulido es bueno, aunque no llega a ser de espejo. Se puede ver una marca de mecanizado en la superficie, pero dada su pequeño tamaño no debe suponer ninguna pega.
Entre los accesorios tenemos 2 adaptadores molex de 4 pines a 3 pines (al necesitar alimentar ventilador y bomba), las piezas de montaje para AMD o Intel, así como diversos tornillos, arandelas y muelles necesarios para ello. Incluye la pasta térmica Silmore, como siempre recomiendo, evitad usarla siempre que sea posible. Los anclajes vienen diferenciados ya que llevan escrito en relieve el socket al que pertenece cada uno, evitando cualquier posible confusión.
MONTAJE.
Este es el primer disipador de Xigmatek que tiene un montaje algo más lento ya que hay que desmontar la placa y colocar las piezas que sujetarán el disipador, pero sigue siendo sencillo.
Para empezar hemos de encajar los pequeños cilindros de plástico en los brackets de plástico (anclajes).
Luego hay que colocar las piezas que harán de soporte al disipador mediante los 4 tornillos y arandelas de plástico que vienen incluidos. Los tornillos y arandelas van en la parte trasera de la placa.
Una vez hecho esto nos quedará así.
Ahora nos queda colocar el disipador sobre el procesador (que ya deberíamos tener con su pasta térmica aplicada), asegurándonos de que el contacto sea bueno.
Tras lo cual tenemos que colocar los tornillos con muelles en cada uno de los 4 agujeros de los anclajes, apretando en cruz (diagonalmente).
El resultado sería este. Como podéis ver, el tamaño no es enorme, tiene bastante más profundidad que la mayoría de disipadores al usar 2 radiadores y dejando espacio en medio de ellos para un ventilador de 8cm. Según mi experiencia se me hace escasa la superficie de disipación, aún usando 2 radiadores, veremos que tal rinde el «pequeño» AIO-S80DP.
El contacto del disipador con la base es óptimo, siendo éste completo y uniforme.
TESTEO.
Hardware utilizado:
-Intel Core 2 Duo E8500
-Asus P5Q Deluxe
-2×1GB Crucial Ballixtix 1066mhz
-Asus 8800GTS 512MB
-Xigmatek AIO-S80DP
-Corsair TX 750W
-Creative X-Fi Titanium Fatal1ty Professional
-Cooler Master Stacker STC-01
-Pasta térmica Artic Cooling MX-2
Para poner el procesador en carga se usó el Orthos y Prime95 25.6 (ambos en small FFTs) y para medir la temperatura tanto RealTemp como CoreTemp, correctamente calibrados ambos, y siendo la temperatura ambiente de 20ºC, medida por sonda.
Como comparación he usado los disipadores HDT-S1283, HDT-D1284 y XP-S964 analizados previamente.
La tabla correspondiente a las medidas con el micro a stock:
Viendo los resultados podemos ver el rango en el que se mueve el AIO-S80DP, cercano al XP-S964. 1ºC de distancia del D1284 en carga y la misma temperatura en reposo, y a 1ºC del S1283 en reposo y 2ºC en carga. El AIO-S80Dp se mantiene silencioso en reposo, pero empieza a ser audible según aumenta la carga llegando a destacar bastante por encima del resto de ventiladores cuando la carga se mantiene tiempo.
Pasamos a aumentar frecuencia y voltaje del procesador para llegar a los 4GHz:
Los resultados con overclock nos demuestran que el rendimiento de este disipador con OC es más parejo al del XP-S964 que a los mejores S1284 y S1283. Sufre del mismo mal que el XP-S964, el AIO-S80DP es ruidoso desde revoluciones medias-altas y bastante a tope, las 3200rpm de su ventilador de 80mm son las culpables de ello.
CONCLUSIÓN.
Xigmatek ha sido innovadora con su AIO-S80DP, pero a veces no basta con innovar para sacar un producto competitivo. La idea es buena, combinar una refrigeración líquida bajo la forma de un disipador corriente, pero el reducido tamaño hace que la superficie de contacto del agua con los radiadores no sea muy elevada, lo que se traduce en el resultado que hemos visto. El rendimiento, sin ser malo, es prácticamente el mismo que el del mucho más barato XP-S964 ¿Las causas de este rendimiento? Como ya dije antes, pienso que los radiadores no son lo suficientemente grandes para ofrecer una disipación óptima. Un disipador como este pero con mayores dimensiones, mejorando bomba y posiblemente bloque de agua, así como la lógica inclusión de un ventilador de 10 o 12cm para ofrecer buen flujo de aire a menor nivel sonoro podría contarnos una historia muy distinta.
Para resumir mis impresiones sobre este disipador, diré del AIO-S80DP prácticamente lo mismo que del XP-S964, que se trata de un disipador con buen rendimiento, tamaño reducido, silencioso hasta con un overclock ligero, pero ruidoso a tope cuando la carga de calor aumenta.
Pros:
– Buen rendimiento para su tamaño, aunque a costa del ruido generado a tope de revoluciones.
– Buena regulación PWM teniendo el micro de serie o con un overclock ligero, silencioso y eficaz.
– Tamaño compacto, es un disipador bajo que permite su ubicación casi cualquier caja, no se necesitan cajas de mucha anchura.
– Montaje sencillo, aunque es necesario desmontar la placa para ello.
– Exclusividad, se trata de una refrigeración líquida compacta.
Contras:
– Al llevar un ventilador de 80mm el ruido generado a tope de revoluciones es alto. Las rpm aumentan muy rápido al aplicar una carga fuerte al procesador, sobre todo con overclock.
– Rendimiento similar al de opciones más económicas.
Por ser un producto novedoso y con buen rendimiento el AIO-S80DP se hace merecedor de nuestro premio de Bronce:
Quiero dar las gracias a Xigmatek y a Ibertrónica por cedernos el material.

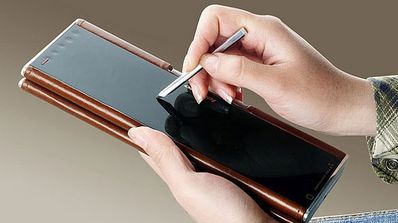

Lenovo prepara un netbook con pantalla táctil, el Pocket Yoga. El tamaño es menor que el de un netbook normal, con un atractivo diseño acentuado al tener bordes y cubierta de cuero.
Samsung Semiconductor opina que el precio de los discos SSD se igualará al de su contraparte en discos mecánicos (los más extendidos actualmente) en pocos años. Los discos SSD ofrecen mucho mayor rendimiento al mejorar la tasa de transferencia y los tiempos de acceso, pero su precio es lo que ahuyenta a la mayoría de usuarios.
Mushkin anuncia la disponibilidad de 2 kits 6GB de memorias DDR3 a una frecuencia de 1600MHz con las ajustadas latencias de 6-7-6-18 y tan sólo 1.65V de voltaje.
Gigabyte ha decidido introducir su tecnología Ultra Durable 3a un mayor abanico de placas base con el fin de mejorar su refrigeración, overclocking y eficiencia energética, entre otros factores.

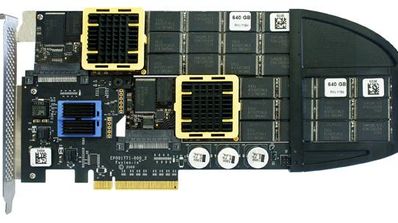

El reconocido fabricante de discos SSD Fusion-IO anuncia su última producción, el ioDrive Duo, un disco SSD con interfaz PCI Express 8x con el que la empresa afirma tener el SSD más rápido del mercado.

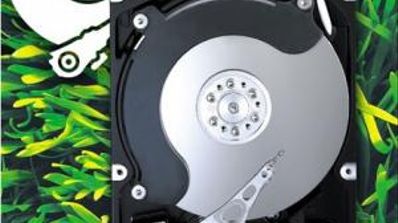

Samsung anuncia orgullosamente su nuevo disco F2EG de 1.5TB y 7.200 revoluciones por minuto perteneciente a la serie EcoGreen y con un consumo un 45% menor que los discos de otros fabricantes de la misma capacidad.

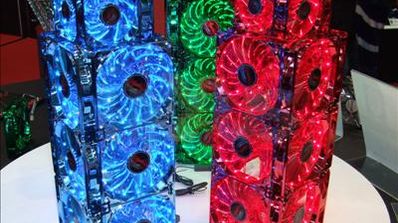

Enermax ha lanzado una nueva serie de ventiladores cuyo mayor reclamo es su atractiva iluminación de LEDs, disponible en varios colores. El llamativo diseño de los Enermax Apollo incluye 15 haces de luz.
Si antes informábamos de la rebaja de la NVIDIA GTX 260, AMD/ATI no ha tardado en responder reduciendo nuevamente el precio de su tarjeta gráfica 4870 de 1GB otros 20$.
Seagate y AMDhan llevado a cabo una demostración pública de la interfaz de nueva generación SATA 6Gbps, que aumenta el ancho de banda disponible para los dispositivos conectados mediante esta interfaz.
A raíz del nuevo precio que ATI ha aplicado a sus 4870, NVIDIA posiciona su GTX 260 para competir directamente con la 4870 de 1GB, dejando su precio en los 199$ frente a los 229$ anteriores.

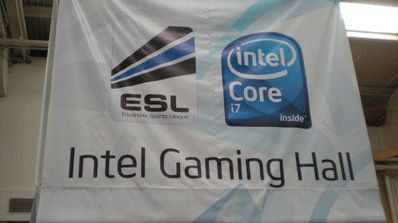

Intel ha desplegado un pabellón dedicado al mundo del entretenimiento y jugadores. En el marco de la actual recesión/crisis, el mercado de los jugadores es de los que menos se resienten, motivo por el que Intel apuesta por ello.

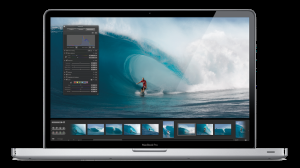

Están apareciendo casos de usuarios con portátiles Apple Macbook Pro de 17 pulgadas que están sufriendo corrupción de gráficos, apareciendo líneas verdes o artefactos en la pantalla. Grave fallo para un portátil de 2400€.

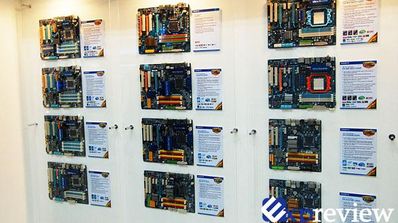

Directamente desde el CeBit nos llega el anuncio de las placas base que Gigabyte lanzará al mercado en breve. Las novedades más interesantes son las placas con chipset AMD FX790 e Intel P55.

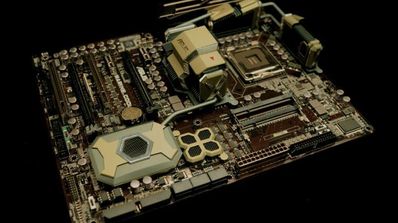

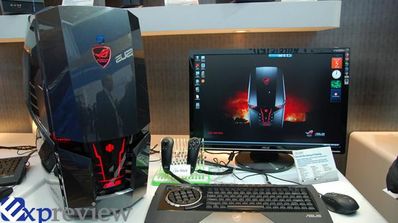

Asus está aprovechando el CeBit para mostrarnos sus próximos productos. Hoy se trata del Asus ROG CG6190, un PC orientado fuertemente al mundo de los jugadores.
La caja será llamada Level 10, nombre derivado de los 10 años que Thermaltakelleva en el mercado. Ofrece un diseño novedoso que aisla los componentes en 4 compartimentos distintos.

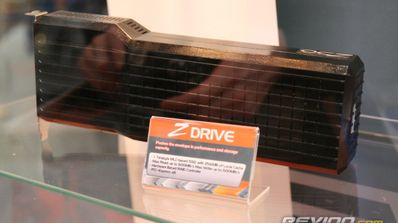

OCZ ha hecho una demostración de su OCZ Z Drive en el CeBit, un dispositivo que consiste en 4 discos SSD (Solid State Drive) de 256GB (1TB) configurados en RAID0. Las pruebas muestran una velocidad de transferencia increíble, convirtiéndose en el SSD más rápido del momento.

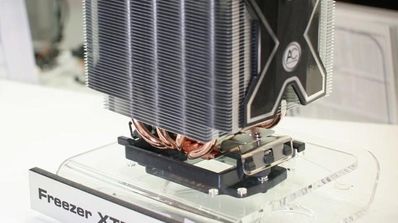

La empresa Artic Cooling está preparando una nueva revisión de su conocido disipador Freezer Xtreme, que aporta un nuevo sistema de retención que lo hará compatible con los sockets Intel 1366 y 1156. Además de eso, mejorará el contacto con el procesador y muy posiblemente rebaje algún grado.
AMD/ATI está preparando una bajada para su gráfica puntera, la HD 4870. El nuevo precio sería de 149$, 50$ menos de su precio actual. La HD 4850 también verá un nuevo precio, 129$.
El blog especializado en Hardware apoya la iniciativa promovida desde ADSLzone.net para conseguir un ADSL más barato que nos permita acceder a la red en las mismas condiciones que otros países europeos.

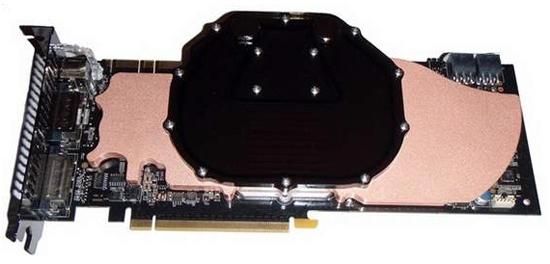

Zotac lanza su nueva versión de la GTX 285, con un jugoso aumento de frecuencias gracias a la mejor refrigeración de esta tarjeta a causa del bloque de agua preinstalado. Una buena opción para los usuarios que posean refrigeración líquida en sus equipos.
Aunque el mercado de cajas formato midi torre es posiblemente el que más se mueve en cuestión de innovación, por ser el que mayor número de usuarios tiene y en el que hay más competencia, hay otro mercado de gama superior, no tan concurrido, en el que la mayoría de usuarios ven pero no tocan. Estoy hablando del mercado de cajas formato super torre (o full tower como se denomina en inglés). En este mercado encontramos la mayoría de veces cajas con capacidad para albergar placas base de formato E-ATX (usadas sobre todo en servidores) y capacidad para instalar numerosos discos duros. Cierto es que de un tiempo a esta parte están comenzando a llegar también las soluciones gaming a este mercado, buen ejemplo son las Cooler Master Cosmos S, Antec Twelve Hundred, Thermaltake Spedo y Xaser VI solo por citar algunos ejemplos conocidos, pero hay usuarios que más que una caja llena de luces, prefieren una caja discreta para albergar una workstation o bien un servidor SoHO.
Es en este campo donde entra Lian Li. Aunque esta marca cuenta con algunas soluciones gaming en este segmento como la Armorsuit P80, lo que predomina en su ámplio catálogo son cajas discretas, silenciosas y de calidad. No en vano, Lian Li está considerada por mucha gente como el mejor fabricante de cajas a nivel mundial. Lo que hace especial a Lian Li es la enorme calidad con la que fabrica sus productos, siendo de los pocos fabricantes que tiene su fábrica en Taiwan y no en China, a parte de todavía relizar ciertos componentes de sus cajas a mano. Por supuesto, todo ello tiene un precio (elevado) pero si uno puede permitírselo, es una gran compra.
Hoy os presento el análisis de la Lian Li PC-A77B.
CARACTERÍSTICAS TÉCNICAS.
Sacadas de la web de Lian Li.
Si os fijáis en las medidas, es fácil ver que con casi 60 cm de altura y profundidad, no es una caja precisamente pequeña. Comprar esta caja para un sistema de gama media sería bastante overkill. Éso sí, gracias a que está completamente realizada en aluminio, el peso en vacío (que no se indica) es bastante bajo (rondará los 10 kg).
También llama la atención la capacidad de la caja de albergar 9 discos duros y los 4 ventiladores de 120 mm que emplea para la refrigeración.
Mejor dejamos de hablar y veamos unas fotos de la caja.
ANÁLISIS EXTERNO.
La caja se presenta dentro de un embalaje blanco, con una foto en grande del modelo y varias fotos más pequeñas que resaltan las principales características de la caja.
La caja viene bién protegida, con espuma de polietileno en el frontal y la trasera de la misma, aunque no por sus costados. A su vez, viene envuelta en una bolsa de plástico para evitar rayaduras al aluminio, que al ser un metal bastante blando se estropea con facilidad.
El frontal de la caja se haya dominado por una hilera de rejillas que cubren las 12 bahías de 5¼» (sí, habéis leido bien, 12 bahías). Cada uno de estos cubre bahías está perforado para permitir el paso del aire al interior de la caja y, a su vez, emplean un filtro anti polvo para evitar que éste entre. Por supuesto, como en todo sistema, algo entrará, pero no tanto como para que sea molesto o preocupante.
En la parte superior de la caja encontramos un detalle no muy habitual en las cajas de la categoría Super Torre: Un rehobus. Este rehobus nos permitirá controlar la velocidad de giro de tres ventiladores… O mejor dicho, él solo controla la velocidad de giro de tres ventiladores en función de una serie de sondas de temperaturas.
Aunque este rehobus no nos permita un control directo de los ventiladores, sí permite programar el rango de temperaturas en las que queremos que se mueva, dependiendo de dónde coloquemos las sondas de temperaturas. Así, si queremos refrigerar un componente que se calienta bastante, con programar un tope de temperatura bajo conseguiremos que el rehobus haga funcionar el ventilador a mayor velocidad, y viceversa.
Cada uno de los conectores va identificado con una bandera en la que se especifica:
- CPU, para un ventilador en la zona del procesador, pero no para el del disipador del procesador.
- Sys-r, o System-rear, para un ventilador en la parte trasera del sistema.
- Sys-f, o System-front, para un ventilador en el frontal de la caja.
Por supuesto, nosotros podemos alimentar los ventiladores que deseemos y colocar las sondas de temperatura donde nos plazca.
Como véis en las fotos, todos los conectores de alimentación emplean el formato de 3 pines analógico más tradicional y usado. Aunque en las fotos no se ven, las sondas de temperaturas emplean el formato tradicional de 2 hilos, con la parte sensora protegida por un plástico muy fino y color amarillento.
La alimentación del rehobus se realiza mediante un conector molex grande de 4 pines. A su vez, el rehobus emplea una pila para que no se borren los parámetros que hemos programado cada vez que apaguemos el sistema.
Ambos laterales de la caja son completamente planos, sin ningún tipo de abertura.
De la misma manera, la parte superior de la caja es completamente lisa excepto en su zona frontal, donde se encuentran tanto los puertos multimedia de la caja (4 puertos USB 2.0, un firewire, un eSATA y dos conectores mini jack de 3.5 mm para conectar los cascos y el micrófono de la tarjeta de sonido), bajo una tapa con el logo de Lian Li, como los botones de Power y Reset.
Ambos botones están realizados en aluminio y el tacto al usarlos es firme y agradable. El botón de reset es en mi opinión demasiado pequeño y su uso es algo incómodo, incluso empleando el dedo meñique.
La parte trasera presenta varios detalles a tener en cuenta:
- El primero es que en la parte superior encontramos un ventilador tras una rejilla de aluminio. Dicha rejilla y ventilador se pueden quitar e instalar en el hueco resultante una segunda fuente de alimentación mediante un soporte que se incluye con la caja.
- Siguiendo hacia abajo, encontramos dos taladros protegidos por plástico que permitirían la entrada del tubing de una refrigeración líquida montada externamente y un segundo ventilador de 120 mm, protegido por una rejilla circular de baja resistencia (que ya quisiera yo que emplearan más a menudo el resto de fabricantes). A la izquierda vemos el hueco para colocar el escudo EMI sobre los puertos I/O (Input/Output) de la placa base.
- Las 7 ranuras de expansión van todas perforadas, lo cual aumenta la refrigeración en dicha zona. A la derecha de las ranuras de expansión hay varias ranuras verticales que también ayudarán en la ventilación. A parte, en esta ranura se puede acoplar un extractor que vende Lian Li para ayudar a sacar el aire caliente de la caja.
- Finalmente, en la parte inferior vemos el hueco para colocar la fuente de alimentación. El incluir la fuente en la parte inferior de la caja permite que ésta se beneficie del aire más fresco y funcione a menor temperatura.
- También es fácil ver que toda la tornillería de la parte trasera es a base de thumbscrews, lo cual nos evitará ir la mayor parte del tiempo buscando un destornillador para quitar un panel lateral.
Con ésto ya hemos cubierto la parte de fuera de la PC-A77B. Veamos qué hay en su interior.
ANÁLISIS INTERNO.
Una virtud un tanto curiosa de la Lian Li PC-A77B es que la caja es desmontable casi por completo, dejando únicamente la estructura interna de la misma. Aunque al usuario normal esta capacidad no le va a influir mucho, a aquellos aficcionados al modding seguramente sí les guste.
El exterior de la caja está realizado completamente en aluminio anodizado en color negro, con un acabado tipo cepillado que el da un toque de distinción y calidad. Aunque si el negro no es nuestro color, Lian Li también comercializa el modelo PC-A77A cuyo acabado es en color plateado. El grosor del aluminio empleado es más que suficiente para aguantar bastantes abusos sin que la chapa se deforme, muy lejos de la mediocre calidad de otros fabricantes que más que chapa de aluminio parece que usan papel de fumar.
Lian Li fabrica el interior de la caja en aluminio al natural, lo que le da un aspecto sobrio e interesante a la PC-A77B. Aunque de un grosor algo más fino que el aluminio del exterior, la estructura interna es más que capaz de soportar años de uso y abuso por nuestra parte.
Lo primero a destacar es el enorme espacio interior que permite esta caja. Incluso teniendo las bahías para los discos duros colocadas en paralelo al diseño de la caja, queda espacio por dentro más que de sobra para llenarlo de todos los componentes que queramos.
La bandeja donde se coloca la placa base es desmontable por el lateral derecho, lo que permite realizar el montaje de la placa, el procesador y su disipador fuera de los confines de la caja, con mayor libertad de movimientos. Para desmontarla no hay más que quitar un par de thumbscrews en la parte trasera de la caja que la sujetan y deslizarla por un carril en la base de la caja. Una vez montados, simplemente volveremos a colocar la bandeja en su sitio y habremos terminado con esa fase.
Si os dais cuenta, Lian Li también ha realizado unos taladros en la bandeja en la zona donde suele ir colocado el procesador y los mosfets de la placa base. Esos taladros permiten que pase algo de aire fresco a la parte trasera de la placa base, mejorando la ventilación de la zona.
Como hemos visto antes, la fuente se coloca en la parte inferior de la caja. Para evitar que se nos llene de polvo y, a su vez, mantenerla levantada para que respire bien, Lian Li ha incluido un soporte con un filtro anti polvo encima del cual se coloca la fuente de alimentación. Sin embargo, un defecto que veo en esta solución es que no hay ninguna apertura en el suelo de la caja para que la fuente coja el aire directamente desde el exterior, lo que la fuerza a usar el aire interno.
Siguiendo en la parte trasera y media, en la siguiente foto lo primero que veréis es un soporte vertical en el lateral izquierdo. Este soporte sirve para asegurar ciertos tipos de tarjetas y controladoras cuya longitud excede lo normal. A parte, también se puede usar para dar un segundo punto de apoyo a tarjetas gráficas con disipadores muy grandes y pesados que harían que la VGA flexara por el peso del mismo. El soporte está bien pensado, pero… Bloquea toda la zona de la placa base, de manera que a la hora de montar por primera vez un sistema en la caja, no queda otra opción que quitarlo. Por suerte, para quitarlo solo des atornillaremos 4 tornillos y ya está.
Si váis a hurgar poco en vuestro sistema, podéis volver a ponerlo o no (no es imprescindible), pero si sois como yo que siempre estoy enredando dentro de mi sistema, lo dejaréis permanentemente quitado.
Como detalle curioso, en la foto anterior podéis ver que el ventilador trasero va protegido por una rejilla de aluminio cortada con laser para evitar que cualquier cable toque las aspas del ventilador.
Moviéndonos hacia la parte frontal de la caja veremos las 12 bahías de 5¼» donde instalaremos tanto los discos duros como las unidades ópticas, o refrigeraciones líquidas, o un streamer, u otro rehobus… Esta cantidad de espacio en el frontal da una tremenda libertad a la hora de expandir nuestro sistema.
Como véis o, mejor dicho, no véis en esta foto son las bahías de 3½» para los discos duros. La PC-A77B incluye 3 bahías de 3½»: Dos en el frontal de la caja y una en la parte superior trasera. Cada una de estas bahías está fabricada en aluminio, tiene capacidad para albergar 3 discos duros y va provista de un ventilador de 120 mm para que asista en la ventilación de los discos en particular y de la caja en general.
Para insertar los discos en las bahías previamente deberemos de colocarles cuatro soportes con un rodillo de goma (que absorverá las vibraciones del disco). Luego es simplemente cuestión de deslizarlo por los railes laterales de la bahía hasta las muescas donde quedará perfectamente sujeto.
Dado que Lian Li vende por separado más de estas bahías de 3½», sería perfectamente factible configurar un sistema con una capacidad para 15 discos duros si no instaláramos nada en las bahías de 5¼» de la caja. No es corriente encontrar en el mercado cajas con tanta capacidad modular, aunque la Stacker de Cooler Master sería una de llas. Lamentablemente, el sistema de sujección de los discos duros en la Stacker es bastante incómodo para un uso habitual.
Dentro de la PC-A77B encontramos también la típica caja de cartón donde vienen todos los accesorios para el montaje:
- A la izquierda, el soporte para instalar la segunda fuente de alimentación en la parte superior de la caja.
- En el centro, una bolsa con toda la tornillería necesaria para el montaje de los componentes.
- A la derecha, una back plate para el montaje de placas en formato E-ATX.
En la bolsa encontramos, de izquierda a derecha y de fila superior a fila inferior:
- Soportes para el montaje de los discos duros.
- Soportes y tornillos para el montaje de la placa base.
- Rodillos de goma, bridas y una abrazadera para ordenar los cables en la caja.
- Soportes de plástico para sujetar tarjetas de expansión en la placa base (se colocan en el soporte vertical que hemos visto antes).
- Thumbscrews de repuesto.
- Tornillería para fijar unidades en las bahías de 5¼».
Como habéis visto antes, la parte superior de la caja es desmontable y completamente plana. Por otro lado, Lian Li vende unos kits para su modelo PC-A70 que son esta misma parte superior pero con taladros para poner tres ventiladores de 120 mm. Ni corto ni perezoso, me hice unas plantillas, agarré la dremel, las gafas de protección y un rato después el resultado es el siguiente:
Por muy bien que refrigere una caja, ventilación extra nunca sobra, sobre todo con los veranos que tenemos en Madrid.
A ésto es a lo que me refiero con el enorme potencial para el modding que tiene esta caja. Eso sí, yo nunca la llenaría de lucecitas ni loco.
MONTAJE Y TESTEO.
Montar un sistema dentro de la Lian Li PC-A77B es un auténtico lujo. Desde que montas la placa base, el procesador y el disipador fuera de la caja sobre la bandeja con toda esa libertad de movimientos, sin que nada te estorbe, para luego deslizar la bandeja dentro de la caja, asegurarla con los dos thumbscrews y ya habremos hecho la parte más laboriosa de todo el montaje, así de sencillo.
Montar las unidades en las bahías de 5¼» es el único proceso algo anacrónico que se sigue haciendo con los tornillos tradicionales y creo que Lian Li podía haber redondeado la caja incluyendo algún tipo de retención tool less para facilitar todavía más el montaje.
Algo curioso es que el rehobus que incluye la caja solo maneja tres ventiladores y la caja trae cuatro, lo cual hará que tengamos que conectar uno de ellos a nuestra placa base o a la fuente de alimentación mediante un adaptador de 3 pines a molex de 4 pines (que viene incluido con cada ventilador, otro detalle genial por parte de Lian Li), pero bueno, cualquier placa viene con al menos un conector extra de tres pines para un ventilador. Lo que sí que os sugiero es que no conectéis ninguno de los dos ventiladores traseros directamente a la fuente de alimentación ya que son dos modelos de 1500 rpm y son ruidosos. Una buena distribución de alimentación serían los dos traseros y uno de los frontales administrados por el rehobus y el otro frontal, administrado por la placa base. De esta manera, conseguiréis un sistema tremendamente silencioso y muy bien refrigerado.
La caja no presenta muchos huecos para poder esconder los cables de los componentes, aunque algo se puede apañar generalmente, a no ser que tengas un sistema hiper saturado como el mio en el que da igual lo que hagas, siempre vas a tener una maraña de cables por en medio, más si encima usas dos rehobuses con sus correspondientes cables de alimentación y sondas de temperatura.
Podéis ver que, a pesar de tener bastante componentes metidos en el sistema, el interior de la caja queda desahogado y permitiría seguir trabajando en él sin problemas. A parte, dado que absolutamente todos los bordes de la caja está, o bien limados o bien redondeados, da igual lo que hagas que no te vas a cortar.
Seguramente haya gente preguntando por qué necesito dos rehobuses, no?? Bueno, es que mi sistema tiene actualmente 10 ventiladores de 120 mm, contando el extractor de la parte trasera sobre la gráfica y el ventilador del disipador del procesador, que van controlados por la placa base. El resto los controlo yo con los dos rehobuses, el propio de la caja y mi fiel Scythe Kama Meter.
Para el testeo, desconecté y tapé ambos ventiladores superiores (dado que no forman parte del diseño original de la caja) y sometí al sistema a 1 h continuada de Prime95 opción Blend junto con una sesión de RTHDRIBL para hacer trabajar al 100% a la VGA. Lo que busco con este tipo de prueba es la diferencia (o Delta) entre la temperatura ambiente y la del interior de la caja, dado que cuanto menos sea esta Delta, indica que la mayor parte del aire caliente se está evacuando al exterior de manera eficiente y el interior de la caja no se llega a calentar.
En mis pruebas usé un sensor de temperaturas doble: Por un lado tiene una sonda incorporada al cuerpo que le permite medir la temperatura ambiente; por el otro lado tiene una sonda conectada al cuerpo mediante un cable, gracias a lo cual podremos colocar la sonda donde queramos medir.
Con una temperatura ambiente de 20 ºC, la temperatura dentro de la caja es de 23ºC cuando el sistema está en reposo completo, es decir, tenemos una Delta de tan solo 3 ºC, un excelente resultado para una caja que no está precisamente llena de ventiladores..
Con la misma temperatura ambiente de 20 ºC y sometiendo a los componentes a una carga de 1 h con los ventiladoes de la caja en modo silencioso (unas 1000 rpm), la temperatura se eleva dentro de la caja hasta los 27 ºC, que tampoco es mal resultado en mi opinión; si por el contrario aumentamos las rpm de los ventiladores al máximo, a parte del más que considerable aumento de la sonoridad (debido en gran medida a los ventiladores traseros), se produce un descenso de 2 ºC hasta los 25 ºC, pero en mi opnión esos dos grados menos no justifican la follona necesaria para conseguirlos.
CONCLUSIÓN.
Siempre había leído por Internet sobre lo orgullosos que se sentían los propietarios de cajas Lian Li y que una vez que probabas una, ya no querías usar ningún otra marca de caja. Cierto que Lian Li no usa en la PC-A77B un diseño estridente o atrevido, no. Y ahí radica en gran manera el encanto ante mis ojos: Con un diseño simple, Lian Li llena la PC-A77B de detalles y razones que la hacen destacar por si sola del resto de cajas. Con deciros que esta caja sustituye a una Cooler Master Cosmos S (a la cual no echo de menos, y mira que me gusta esa caja), creo que se explica todo.
Pros:
- Diseño exterior sencillo (a mí me gustan las cajas así).
- Construcción de toda la caja de aluminio.
- Impresionante calidad en los materiales.
- Muy espaciosa por dentro.
- Incluye un rehobus para 3 ventiladores.
- Muy silenciosa con los ventiladores regulados por el rehobus.
- Bandeja para la placa base extraible.
- Posibilidad de montar una segunda fuente de alimentación.
- Diseño modular del frontal de la caja.
- Capacidad de montar hasta 9 discos duros o ampliar hasta un máximo de 15.
- Excelente refrigeración.
- Las tapas de las bahías de 5¼» van todas perforadas y con un filtro anti polvo.
- Ranuras de expansión traseras perforadas.
- Taladros para montar una refrigeración líquida.
- Bordes limados y/o redondeados.
- Juntas anti vibraciones en las puertas laterales.
- Capacidad para desmontar casi entera la caja.
Contras:
- Cara.
- Rehobus controla solo 3 ventiladores en lugar de los 4 de la caja.
- Ruidosa con los ventiladores a máxima potencia.
- Pocas posibilidades para esconder los cables.
La verdad es que hacía tiempo que no disfrutaba tanto con una caja para ordenador. Lian Li tiene bien ganada la fama de hacer exquisitamente las cosas y de ofrecer a sus clientes la máxima calidad en todos los aspectos. Claro, que todo ésto tiene un precio y bastante alto; costando cerca de 220 €, la Lian Li PC-A77B no es precisamente una caja apta para todos los bolsillos y su gran tamaño hace que necesite bastante espacio, por lo que no es muy recomendable para cuartos pequeños. Pero aquellos que decidan probarla, estoy convencido que quedarán tan encantados como he quedado yo con ella.
Por todo ello, la Lian Li PC-A77B recibe, muy merecidamente:
LA BENDICIÓN DEL GURÚ, CATEGORÍA DE ORO.
Asus presentará su nuevo concepto de placa base Marine Cool la próxima semana en el CeBit 2009 que tendrá lugar en Hannover, Alemania. Asus nos mostrará su diseño más atrevido e ideas innovadoras como el uso de un backplate del mismo tamaño que la placa base.
Sony podría bajar el precio de su consola PlayStation 3de 50 a 100$ en Abril, según las últimas informaciones. Sony necesita reducir la distancia con las mucho más vendidas Xbox 360 y Wii.
Intel tiene intención de sacar al mercado 2 procesadores de voltaje ultra bajo(ultra low voltage, ULV) a finales de Marzo. Estos procesadores irán destinados a portátiles ultra finos en los que el consumo y calor son los factores determinantes.
Ayer aparecieron numerosos rumores que afirmaban la posibilidad de poder «mutar» los procesadores AMD Phenom II de X3 a X4, ganando un núcleo sólo con activar una opción en la BIOS. Hoy parece que se confirma y os mostramos el proceso.

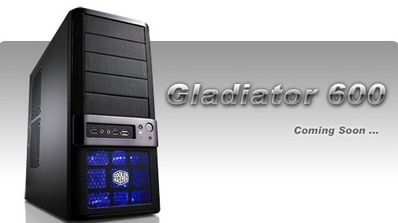

Cooler Masterestá preparando una nueva caja de tamaño medio que será presentada en el CeBit 2009, la Gladiator 600. Como novedad, la caja permite instalar disipadores sin tener que desmontar la placa, gracias a una apertura en su parte derecha (según miramos la caja de frente).
Desde la web alemana Hardware-Infos informan que el nuevo núcleo RV790 (que dará vida a las 4890) estará realizado en un nuevo y mejorado proceso de 55nm. Esto permitirá a las gráficas tener un aumento de frecuencias.
INTRODUCCIÓN.
Ya sabemos todos que estar a las tantas de la mañana masacrando soldados nazis (o la especie del espacio exterior que se prefiera) con el volumen haciendo retumbar las ventanas de la casa, aunque es una situación ideal bajo el punto de vista del jugón, es la mejor manera de conseguir una nada agradable visita de la policía y una tanda de miradas de odio por parte de los vecinos a la mañana siguiente. Es en estos casos cuando unos buenos cascos nos pueden evitar un montón de disgustos sin comprometer en exceso nuestros hábitos/habilidades asesinas.
Pero en un mercado tan tremendamente saturado como es el de cascos, cuál debería de ser nuestra elección. Ciertamente que un modelo de 12 € probablemente nos ayude a salir del paso pero por experiencia propia, las características de dichos modelos dejan MUCHO que desear, sobre todo si encima nos gusta escuchar música con frecuencia y no queremos que suene a lata. Por supuesto, también nos podemos ir al otro rango del espectro y comprar unos cascos de 200 € que seguramente sean perfectos para los audiófilos pero en la mayoría de casos van a ser completamente overkill.
Hoy os traigo el análisis de unos cascos que, costando 45 €, no son precisamente caros y son fabricados por una de las marcas más prestigiosas del mercado: Los Sennheiser HD 212 Pro.
CARACTERÍTICAS TÉCNICAS.
- Audífonos estereofónicos de alta fidelidad, dinámicos, supra-aurales, tipo cerrado
- Ideales para ‘DJs’
- Buena atenuación de ruido ambiental
- Los auriculares se pueden desprender de la diadema
- Perforación amortiguadora de diseño especial, que asegura una poderosa respuesta de bajos
- Diafragma de material ligero con relieve tipo ‘turbina’ para bajos extremadamente profundos
- Diafragma extra delgado para agudos precisos
- Banda media bien definida y reproducción de sonido espacial, debido al elemento amortiguador de esponja
- Altos niveles y poderosos bajos para música con ritmo moderno
- Extremadamente cómodos de usar debido a su diseño ultraligero, aún para lapsos prolongados de audición
- Cable desmontable de cobre tipo ‘OFC’ de alta conductividad, de 3 m
- Almohadillas de auriculares en imitación piel, reemplazables.
ANÁLISIS EXTERNO.
Los Sennheiser HD 212Pro vienen en un blister de plástico transparente que permiten ver perfectamente los cascos. Por suerte, este blister no es de los que vienen termosellados y hay que cortar los bordes, de manera que podremos re utilizarlos en el futuro para guardar nuestros cascos.
Resulta evidente que este modelo de cascos son de tipo «diadema», con los pads para las orejas de tipo supra aural, es decir, que cubren completamente la oreja.
Dentro de la caja encontraremos los cascos y un adaptador de mini jack 3.5 mm a jack de 6.3 mm (¼»).
La primera decepción que nos vamos a llevar es que los cascos está realizados en un plástico con una calidad tirando a baja, más propia de modelos bastante más baratos y desde luego, no la calidad que cabría esperar de una marca como Sennheiser.
Como podéis apreciar, en la parte superior de la diadema, Sennheiser ha incluido un acolchado en color negro en la zona donde el casco haría contacto con la cabeza; dado que estos cascos se comercializan como «especiales para DJ», este acolchado también servirá para cuando se coloquen sobre el cuello. Sin embargo, la calidad del acolchado no deja de ser marginalmente buena, y me da a mí que como se use (y abuse) mucho, podría desgastarse en exceso y dejar el recubrimiento al aire.
Los auriculares tienen forma oblonga y van recubiertos del mísmo acolchado que se emplea en la parte superior de la diadema… Y con su misma calidad. Por dentro, Senneheiser incluye una tela negra para evitar que la oreja roce con el plástico interno.
Aunque exteriormente el tamaño es bastante grande, el tamaño interno de los auriculares es bastante justo, de manera que si se tiene unas orejas grandes o despegadas de la cabeza, seguramente su uso prolongado sea bastante incómodo. Sin embargo, si el tamaño es normal, el uso es muy confortable por largos periodos de tiempo y el acolchado cubre perfectamente la oreja, sin llegar a ser caluroso.
Cada auricular se desliza de manera independiente por un surco en la cara interna de la diadema que forma el casco y que les permite una amplia capacidad de ajuste en la cabeza. De hecho, cada auricular se puede desmontar de manera independiente de la diadema de manera bastante sencilla, aunque dada la calidad de los surcos/soportes, no es algo que yo querría hacer con mucha frecuencia, la verdad.
Precisamente el tipo de anclaje del auricular a la diadema permite a los cascos bastante libertad de movientos a la hora de adaptarse al contorno de nuestra cabeza.
En el lateral izquierdo se aprecian tres puntos en relieve que servirán para identificar la posición correcta de los cascos en situaciones de poca luz. También podéis ver que cada auricular lleva su propio cable.
Hablando del cable, el que se incluye con los HD 212Pro es un ENORME cable de 3 m de longitud. Cierto es que si se van a usar como cascos para DJ, dado que se mueven bastante, 3 m de longitud es algo de agradecer, pero para el uso en el ordenador, que generalmente tenemos justo a nuestro lado, 3 m se hace demasiado largo y lo más probable es que tengáis que usar unas bridas para acortar su longitud de manera considerable.
En general, los Sennheiser HD 212Pro me están dejando bastante frio, especialmente el tema de la baja calidad del plástico que se ha empleado al realizarlos.
ANÁLISIS EN USO.
Como siempre aviso, el testeo de dispositivos de audio es algo bastante subjetivo y, en el caso de los cascos, la calidad de sonido que den dependerá en gran medida de la calidad de la fuente de sonido, ya sea tarjeta de audio, mp3, mp4, etc.
Como de costumbre, he dividido mis pruebas en dos tandas: Una primera escuchando música en formatos mp3 (alta calidad) y cda, y una segunda escuchando películas, tanto en formato DVD como en formatos comprimidos.
Escuchando música.
Para evaluar la capacidad de los cascos, decidí darme un extenso paseo por mi discoteca, incluyendo temas de trance (DJ Tïesto, Armin van Buuren, Kai Tracid, Oceanlab), metal (Metallica, Gamma Ray, Tool, W.A.S.P.) y rock (todos los Guitar Hero).
Como norma general, y dependiendo de la canción, es completamente correcto lo que especifica Sennheiser sobre el nivel de los bajos en los HD 212Pro: Son contundentes. Todas las bajas frecuencias se escuchan a la perfección pero en algunas circunstancias, los bajos son tan potentes que se comen por completo los medios y parte de los agudos, resultando algo «sucios». Sin embargo, en canciones con bajos no demasiado contundentes los cascos suenan realmente bien y los sonidos los encuentro muy definidos y muy agradables de escuchar. De hecho, el rango de frecuencias es tan bueno que podréis localizar sonidos que ni siquiera os imaginábais que estaban allí. Ésto implica un problema y es que a no ser que la grabación o la producción sea buena váis a encontrar un montón de fallos que «antes no estaban ahí». Es el problema de tener unos buenos cascos jejeje.
Escuchando cine.
Para evaluar la capacidad de reproducción de estos cascos en películas, nada como someterles a una buena sesión de tortura empezando con el Star Wars Episodio III, El Retorno del Rey, Band of Brothers, Star Trek II La ira de Khan, Constantine… En fín, los sospechosos habituales.
Escuchando películas estos cascos brillan con auténtica luz. Curiosamente en este caso los bajos no son tan amplios, solo lo justo para que las explosiones o los sonidos de los motores suenen bien de verdad, el resto de frecuencias se reproducen muy bien, especialmente los agudos (los medios le siguen fallando). Especialmente las escenas de batallas son una auténtica gozada con bajos bien definidos pero sin perdernos ni un detalle de las conversaciones en la pantalla.
Podéis subir a base de bien el nivel del volumen sin que los cascos distorsionen absolutamente excepto a niveles que simplemente dejarían sordo a cualquier persona si se usan por más de 10 min.
En general, usar estos cascos es una experiencia francamente agradable y muy recomendable tanto si escuchas música como si ves películas.
CONCLUSIÓN.
Los Sennheiser realmente me dejan con sensaciones mezcladas: Cómo es posible que unos cascos tengan una calidad de construcción baja pero suenen tan estupendamente bien?? Está claro que, por lo que cuestan, Sennheiser podría haber empleado unos materiales bastante mejores pero donde desde luego no han escatimado es en la parte importante: El sonido.
PROS:
- Bajos potentes y bien definidos.
- Agudos perfectamente posicionados.
- Perfectos para escuchar música y ver películas.
- Cómodos en el uso durante largos periodos de tiempo.
- Auriculares desmontables.
- Buena capacidad de adaptación de los auriculares al contorno de la cabeza.
- Acolchado en la parte superior de la diadema.
CONTRAS:
- Calidad de los materiales muy por debajo de lo que se puede esperar por ese precio/marca.
- Bajos se comen en ciertas ocasiones los medios y parte de los agudos.
No tengo ningún problema en recomendar estos cascos sabiendo lo especialmente bien que se escuchan con lo que no defraudarán a nadie, pero quién los compre que tampoco se sorprenda de la calidad de los materiales.
Por ello, desde HardZone recomendamos los Sennheiser HD 212Pro y le otorgamos nuestro galardón de plata.
La Asociación GSM (GSMA) ha desvelado en el MWC (Mobile World Congress) el acuerdo existente entre la mayoría de fabricantes de teléfonos móviles y operadoras en la implantación de una Solución de Carga Universal (Universal Charging Solution, UCS) que alimentará a todos los futuros dispositivos.
