Con un diseño en dos cámaras separadas, cristal templado y una potente iluminación RGB incorporada, la nueva Corsair Crystal 680X se ha convertido no solo en una de las cajas tope de gama del fabricante, sino también en un producto que ha levantado mucho interés entre los usuarios. Hoy os traemos nuestro análisis de esta Corsair cristal 680X, en el que os la vamos a enseñar con todo lujo de detalles y os vamos a contar qué tal funciona a la hora de la verdad.

A la hora de elegir una torre para nuestro ordenador solemos fijarnos en varias características, como si queremos que tenga un panel de cristal templado para poder ver el interior de la misma, si queremos que sea silenciosa, espaciosa para no tener problemas de temperatura o si queremos poder abrirla fácilmente para acceder al interior de la misma. Si estas son las características que buscáis en una torre, la nueva Corsair Carbide Series 678C es una de las mejores opciones que podemos encontrar hoy en día en el mercado.

be quiet! es uno de los mejores fabricantes del mercado en las gamas de productos en las que están presentes, como fuentes de alimentación, cajas o disipadores. En los últimos meses han renovado su gama Silent Base con varios modelos destinados a aislar el ruido lo máximo posible, pudiendo elegir entre dos modelos en cada gama: uno con panel de vidrio, y otro con panel de metal para un mayor silencio. El primer modelo que analizamos de esta renovada gama fue el Silent Base 801 con ventana, y ahora analizamos el hermano pequeño: el be quiet! Silent Base 601 Window.

Asus es sin duda una de las marcas con más prestigio del mundo en cuanto a tecnología e innovación dentro del hardware. Su catálogo se extiende de forma abrumadora por una cantidad enorme de componentes, desde placas base hasta discos duros externos, pasando por fuentes de alimentación o portátiles. Un sector donde no tenía presencia actualmente era el de los chasis gaming, dato que va a cambiar a partir de ahora con la inclusión de su primera caja para tal menester. Hablamos de la Asus TUF Gaming GT501.

Desde Hardzone no vamos a descubrir a DeepCool a estas alturas. Pero lo que sí podemos decir es que no se está quedando ni mucho menos atrás en cuanto a novedades y actualizaciones se refiere. Prueba de ello es el último chasis que han lanzado y que vamos a analizar, su MATREXX 55 ADD-RGB, que viene con unas características muy interesantes y con unas terminaciones más que sorprendentes.

Con la entrada en el mercado por parte de NOX de esta Hummer TGF, el fabricante pretende ofrecer las mejores características a un precio reducido. No en vano es hasta ahora su mejor chasis, el más vanguardista y el más avanzado en cuanto a características, sobre todo si tenemos en cuenta que su estructura es de acero SPCC y añade cristales templados de 4 mm de grosor.

La serie Infinity llego para posicionarse justo por debajo de la serie Hummer, punta de lanza de la española NOX. Pero esta Nox Infinity Sigma puede hacernos replantear quien tiene la hegemonía y el estatus de «primer piloto» dentro de la marca, ya que este chasis viene fortísimo. Hasta el punto de que será una verdadera rival de la Hummer TGF debido a su precio más reducido pero características muy parecidas.

Hace poco más de un mes Be Quiet! lanzaba su último chasis dentro de la gama media-alta al que denominó Be Quiet! Silent Base 801 y que vendrá en tres colores distintos. Sus características eran prometedoras, así que hemos podido hacernos con uno de ellos para analizarlo a fondo y así tener una buena idea de que ofrece lo último de Be Quiet!.

Normalmente, las torres «gaming» que cuentan con iluminación RGB y un panel transparente de cristal templado suelen ser bastante caras, y precisamente la caja no es uno de los elementos en los que más suela invertir la gente. Por suerte no siempre es así, y existen alternativas que nos permiten hacernos con una torre con estas prestaciones a un precio muy por debajo del que tienen otras alternativas dentro de la gama más alta. Después de haber visto a las dos nuevas torres de NOX, Infinity Atom y Infinity Neon, en esta ocasión nos toca hablar de la hermana mayor de las dos anteriores, la torre NOX Hummer Fusion.

Mientras que algunos usuarios prefieren unas torres de aspecto sencillo, centrándose principalmente en conseguir una baja sonoridad, para otros usuarios es mucho más importante la iluminación RGB. Hoy en día, la iluminación RGB y un panel lateral de cristal templado se han convertido en características imprescindibles para cualquier torre gaming o modding. Y aunque estas dos prestaciones suelen ser sinónimo de precio elevado, no siempre es así, y existen alternativas que tienen todo lo que podemos esperar de una torre con cristal templado e iluminación RGB a un precio mucho más económico que el resto, como es el caso de la NOX Infinity Neon.

Hoy en día, la mayoría de los fabricantes apuestan, a la hora de lanzar sus cajas al mercado, por hacerlas silenciosas, robustas, con un panel lateral transparente y, como no, llenas de luces RGB. Cualquier caja que busquemos hoy en día tendrá, sin duda, estas características. Sin embargo, todo esto suele aumentar considerablemente el precio de la torre en cuestión, haciéndolas inalcanzables para muchos. Por suerte, siempre existen alternativas económicas para los que no quieren gastarse mucho dinero en la torre, y una de estas torres es NOX Infinity Atom.

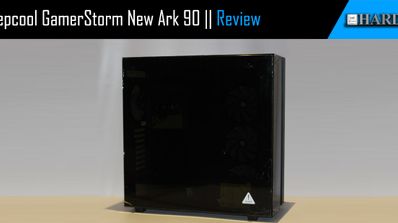

Podemos decir que estamos ante un nuevo concepto de caja. Sí, un nuevo concepto. No debemos buscar cambios espectaculares de innovación pero sí de originalidad si tenemos en cuenta que estamos ante una caja que lleva ya incorporada la Refrigeración Líquida y además introduce paneles de cristal templado, a parte de en el lateral, en la parte frontal y en la parte superior. Estéticamente es bonita y además original. Vamos a conocer como es desde el punto de vista de la eficiencia.

Vamos a comenzar conociendo las especificaciones para saber si se adapta a lo que buscamos.

En cuanto a la refrigeración líquida, es compatible con todos los sockets excepto Thread Reaper de AMD y LGA 2066 de Intel.

Una vez conocemos un poco más a fondo las especificaciones de la nueva Ark 90 empezamos a conocer la caja de primera mano.

EMBALAJE

La caja viene en un embalaje de cartón con colores azul turquesa y negro. En el frontal podemos ver que la escena la ocupa una foto de la caja y el logo de gamerstorm en la parte superior izquierda. En la parte inferior, en letras blancas, el modelo de la caja.

Si le damos la vuelta al embalaje encontramos varias fotos más concretas que nos ayudan a hacer una descripción de la caja. Una vez más el logo de gamerstorm arriba a la izquierda y en esta ocasión tenemos también el de deepcool arriba a la derecha.

Finalmente, en uno de los laterales, encontramos las principales especificaciones de la caja.

ASPECTO EXTERNO

Estamos ante una caja E-ATX de unas dimensiones bastante notables de 530 x 232 x 545 y un peso muy a tener en cuenta de más de 14 kilos. El aspecto externo, desde el lateral principal, ya nos da una idea de la línea de diseño que nos ofrece la caja. Las formas lineales, cuadradas, sencillas son el principal reclamo de la caja. El lateral principal de la caja está totalmente cubierto por un panel de cristal templado de un grosor y un peso sobresalientes. Desde este lado ya se empieza a notar la elegancia de la caja pero a su vez la preocupación de Deepcool para que se pueda apreciar perfectamente el interior. Estamos ante una caja en la que o eres cuidadoso con el interior o mejor no te molestes en montar un sistema aquí dentro.

El lateral posterior está formado por una plancha, también bastante gruesa, de acero con aberturas triangulares a modo de rejilla en su parte izquierda (coincidiendo con la zona donde se asienta el radiador de la RL instalada de fábrica) con el fin de facilitar la salida de aire caliente del propio radiador hacia el exterior.

El frontal continua con la línea sobria de toda la caja con una originalidad que diferencia a la nueva Deepcool New Ark 90 del resto de cajas. En lugar de encontrarnos con un frontal de plástico, nos encontramos con un frontal formado por una gran placa de cristal templado que recorre el frontal de arriba a abajo. Simplemente espectacular. La majestuosidad de la caja se hace patente con el uso de estos materiales. A tres cuartos de la caja desde la izquierda podemos ver una separación en la que podemos apreciar un tubo que no es otra cosa que el propio deposito de la refrigeración líquida que viene instalada de serie en la caja.

Si quitamos la plancha de la parte frontal, dejamos al descubierto los tres huecos para ventiladores de 120 mm que Deepcool pone por si queremos sumar más ventiladores al sistema. En la foto de más abajo podemos ver el chasis de la caja al descubierto sin la plancha frontal y superior.

Vamos a la parte trasera. Aquí no encontramos grandes diferencias con respecto a las demás cajas del mercado (al menos en cuanto a la disposición) pero sí sigue incluyendo Deepcool detalles de una caja de calidad extraordinaria. La fuente de alimentación se colocará en la parte inferior como es habitual y en la parte superior, a la derecha, encontramos la rejilla para el ventilador de 140 mm que ya viene de fábrica. A parte podemos ver los ocho slots de expansión típicos (el número es variable según el fabricante de la caja) para poder instalar la tarjeta gráfica, entre otras, en horizontal (que es la disposición habitual). Pero en este caso Deepcool incorpora dos slots de expansión en vertical por si queremos poner una tarjeta gráfica en esa posición. Sin duda otro gran detalle por parte del fabricante. Si bien es cierto que para poner la tarjeta en esa posición necesitaríamos un cable riser que desgraciadamente no viene de serie con la propia caja.

Otro detalle espectacular de la caja y que deja constancia una vez más del mimo en los detalles es que el lado de los tornillos que sirven para anclar las tarjetas a los slots de expansión vienen tapados con una cubierta que no deja ver los tornillos una vez puestos.

Pasamos a la parte superior de la caja que se puede considerar una prolongación de la parte frontal por que continúa con la línea de ésta última. Los primeros tres cuartos desde arriba están formados por una plancha de cristal templado copia del lateral de cristal templado y la parte frontal, después tenemos un surco que se ilumina de acuerdo con la iluminación de los ventiladores y depósito de la parte frontal y por último las conexiones frontales de la caja.

Las conexiones frontales son las ya habituales de cualquier caja (echamos particularmente de menos la inclusión de un puerto USB 3.1 de tipo C, cada vez más popular). De derecha a izquierda podemos ver el botón de power, el led de estado de HDD, un puerto USB 3.0 de tipo A, los dos conectores jack de audio de 3,5 mm para auriculares y micrófono y otro puerto USB 3.0 de tipo A. Al lado tenemos 3 botones de pequeño tamaño que nos permitirán configurar la iluminación Led RGB de los ventiladores y del depósito.



La parte inferior de la caja tiene cuatro patas de plástico cubiertas con goma para poder transmitir la vibración al suelo. Además. levanta lo suficiente la caja para facilitar, en lo posible, la introducción de aire frío desde el exterior gracias además a las dos zonas perforadas especialmente preparadas para ese cometido.

Una de esas zonas perforadas, como es obvio, coincide con la zona donde se asienta la fuente de alimentación que es una zona donde se genera una gran cantidad de calor. Las dos zonas perforadas están dotadas de sus correspondientes filtros anti polvo de quita y pon para poder lavarlos tantas veces como lo creamos conveniente.

EL INTERIOR

El interior de la caja es muy amplio. Tengamos en cuenta que el radiador de 280 mm que utiliza para la RL está en un lado de la caja y no en el frontal o en la parte superior. Eso ya nos da una idea clara de la amplitud de la caja. la amplitud de la caja tiene, desde mi modesto punto de vista, más ventajas que desventajas pero eso ya es puramente subjetivo. La mayor facilidad para trabajar en su interior, la posibilidad de incluir componentes más grendes y de más longitud como GPUs grandes y el mejor flujo de aire en su interior es solo alguna de las ventajas. ¿La principal desventaja? sobre todo el peso (más aún teniendo en cuenta los materiales que utiliza la caja) y la aparatosidad de la misma que no permite que la pongamos en cualquier sitio.

Como podéis observar en la foto de arriba la refrigeración líquida ya viene preinstalada. Para los amantes de lo sencillo, no podéis encontrar nada más fácil.

La caja viene con dos partes bien diferenciadas. Por un lado, la parte inferior, que ya empieza a ser tónica común en muchos fabricantes, está totalmente aislada del resto. En ella encontramos el espacio para instalar la fuente de alimentación y es en ella donde además encontramos la jaula para los tres discos duros de 3,5″.

Además, desde el punto de vista estético, deepcool ha diseñado el cubículo donde va instalada la fuente de alimentación con una especie de ventana tintada que permite ver el interior, además de incluir el logo de gamerstorm que se ilumina a la par que los ventiladores. A la izquierda la jaula para los tres discos de 3,5″. Aunque se accede desde el frontal después de quitar el propio frontal de cristal templado, es necesario quitar un tornillo del lateral para poder extraer la bandeja.

Una vez abiertas las presillas accedemos directamente a las bandejas de los discos de 3,5″. Nada especial conociendo este tipo de bandejas. Incluye, como es habitual, los diferentes tacos de goma para amortiguar, en lo posible, las vibraciones de un disco mecánico.

La refrigeración líquida que viene instalada en la Deepcool Gamerstorm New Ark 90 es una Captain 280 EX de la propia Deepcool. Apenas se tiene referencias de esta RL AIO que parece que haya sido fabricada exclusivamente para la Deepcool Gamerstorm New Ark 90. La que sí es más conocida comercialmente y sí se vende por separado es la hermana de 240 mm. Más tarde conoceremos más en detalle la RL en general pues podemos ver el radiador desde el lateral posterior de la caja.

Lo que sí podemos apreciar desde el lateral principal son los tres ventiladores de 140 mm que Deepcool instala de serie en la caja. Dos de ellos con la finalidad exclusiva de enfriar el radiador de 280 mm del que hemos hablado y el otro con la finalidad exclusiva de enfriar la zona de los discos de 3,5″.

En la parte trasera, deepcool incorpora otro ventilador de 140 mm exactamente igual que los 3 del lado derecho. En la segunda foto además podemos ver un detalle de la bomba de la refrigeración líquida que viene incluida y además el original sistema que deepcool incorpora al sistema para que quede instalada la RL y la bomba no quede colgando. Simplemente una plancha de plástico que queda fijada a la bandeja y a la cual ha atornillado la bomba.

Por supuesto la caja viene perforada alrededor de la bandeja donde se instala la placa con el fin de facilitar la gestión de cables. Además, como ya es habitual entre los fabricantes de cajas, dichas perforaciones vienen recubiertas de goma. Además, en la separación entre la zona de la placa y de la fuente pone tres de esas perforaciones para facilitar el tránsito de los cables que parte de la fuente hacia la placa. Y además, Deepcool encuentra sitio para poner una bandeja para instalar uno de los 3 discos de 2,5″ que se pueden incorporar a esta gran caja.

Vamos a la parte trasera de la caja en la que nos vamos a encontrar también con un gran aprovechamiento del espacio.

A la izquierda, el radiador. Y ahora si podemos conocer un poco mejor la refrigeración líquida. El radiador está fabricado, como viene siendo habitual, en aluminio. Y si os fijáis en la parte superior izquierda, tiene un agujero de llenado pero, como siempre, el fabricante advierte que abrir el tapón le liberaría de la garantía. Debajo del radiador podemos apreciar el tercer ventilador de 140 mm que nos ayuda a refrigerar la zona de los discos de 3,5″.

Justo a la derecha tenemos las otras dos bandejas para discos de 2,5″. Sin duda es muy sencillo colocar un disco de 2,5″ en esta bandeja, pues tan solo hay que quitar el tornillo que hay.

Otro de los grandes aciertos de Deepcool con si Gamerstorm New Ark 90 es, sin duda, la gestión del cableado. Dejando una distancia de 2,5 cm entre la bandeja donde se asienta la placa y la tapa lateral se puede pasar todo el cableado que sea necesario

Muchos son los ventiladores que Deepcool incorpora a la caja y los que da opción de colocar tanto en la parte superior como en la frontal (hasta seis nuevos ventiladores). Esto obliga, como es natural, a utilizar demasiados conectores para ventiladores. El número es tan excesivo que ninguna placa del mercado incorpora tantos como podemos llegar a utilizar y para ello Deepcool ha incluido un pequeño hub para diferentes ventiladores que además se encarga de controlar toda la iluminación RGB de los ventiladores que ya lleva preinstalados de serie.

EL MONTAJE

Si habéis leído el análisis ya os podéis imaginar como es el montaje. La sencillez como bandera. Gracias al tamaño de la caja el poder trabajar dentro de ella se hace extremadamente sencillo. Pero en este caso vamos a dejar de lado el montaje de la placa, que no presenta dificultad alguna y vamos a centrarnos en la refrigeración líquida que el fabricante nos incluye en el sistema.

Para ello, los más observadores, veréis que no hemos hablado de los accesorios. Los accesorios vienen en dos cajas de cartón dentro de las bandejas de discos de 3,5″. Una blanca nos incluye toda la tornillería propia de la caja mientras que una de color gris oscuro nos ofrece todo lo necesario para poder montar nuestro sistema de refrigeración líquida. En la primera foto tenéis toda la tornillería que se puede necesitar tanto para atornillar la placa a la bandeja, un par de tornillos de sobra para los slots de expansión, y los tornillos para fijar los discos duros de 3,5″ a suy correspondiente bandeja. Unas cuantas bridas nos ayudarán a juntar los cables sobrantes aunque ya os digo que no es necesario gracias al gran espacio que hay en la parte posterior.

En la segunda foto nos encontramos con los accesorios de la refrigeración líquida y una de las cosas que más nos han gustado es que la bolsas van etiquetadas para que sepamos a qué socket corresponde cada una de las partes y tornillos. Además tenemos el backplate y adicionalmente una buena cantidad de pasta térmica para el momento de la instalación de la refrigeración líquida.

El montaje es sumamente sencillo y en este caso lo hemos hecho con el socket LGA 1151 pues hemos instalado un micro i7 8700k de la última generación de Intel. Lo primero de todo es fijar el backplate a la placa con sus respectivos tornillos

Los tornillos los fijamos con sus piezas correspondientes que posteriormente nos servirán para poder poner los brackets que fijarán el bloque bomba

Y finalmente atornillamos los brackets para fijarlos a la placa.

Finalmente tan solo tenemos que fijar la bomba con los dos tornillos a los brackets

TESTEO

En este caso vamos a dar importancia especial al sistema de refrigeración líquida que, ya preinstalada en la caja, incluye el fabricante. Como os habíamos dicho se trata de la Captain 280 EX de la que no existen apenas referencias pero haremos un acto de fe y la consideraremos como la Captain 240 EX. En ese sentido el radiador es, obviamente, de 280 mm y está fabricado en aluminio. Labase del disipador está fabricado en cobre y la superficie está totalmente pulida para facilitar el contacto con el disipador.

Las pruebas se realizaron sobre una temperatura ambiente de 26º y los resultados han sido espectaculares. Estamos ante una refrigeración líquida de una calidad espectacular, dando el colofón a una caja muy bien diseñada y equipada en todos los sentidos.

Las primeras pruebas se hicieron con el procesador en stock. El procesador es un Intel i7 8700K de 6 núcleos con 3,7 Ghz de frecuencia nominal y 4,7 Ghz en modo turbo.

El voltaje se movía por debajo de los 0.8 voltios pero las temperaturas se mantienen casi a la temperatura ambiente. Las pruebas en full las hicimos estresando el procesador con el propio CPU-Z y los resultados son los siguientes

temperaturas aún muy bajas sí tenemos en cuenta que el procesador está haciendo uso intensivo de los 6 núcleos y, en teoría, está siendo sometido a un esfuerzo al que difícilmente se le va a exponer.

Pero las verdaderas pruebas se hacen poniendo el procesador a 5 Ghz. Si bien es cierto que estos procesadores pueden llegar a estos niveles con cierta facilidad, también es cierto que, fruto de la electromigración, no es especialmente recomendable y ya empiezan a actuar a temperaturas bastante altas.

Los resultados en Idle del procesador a 5 Ghz fueron las siguientes

Si os fijáis, al pasar a hacer un OC automático, la placa peca de incrementar el voltaje incluso por encima del necesario para conseguir que el procesador pueda trabajar con estabilidad. En este caso la placa puso el procesador a un voltaje de 1,4 voltios y aún así las temperaturas, en idle, no superaban en ningún caso los 35 grados.

Sometimos al procesador a 5 Ghz a las mismas pruebas de estrés que se realizan con el propio CPU-Z y los resultados obtenidos fueron los siguientes.

Simplemente espectacular. Con un OC a 5 Ghz y en estrés, el procesador no llega a los 70º. Además es importante tener en cuenta que haciendo ajustes manuales se puede conseguir el mismo OC con voltajes mucho menores.

Sin duda el potencial de esta refrigeración líquida es muy grande y está al altura de las mejores refrigeraciones líquidas de otros fabricantes como Corsair, Cooler Master o NZXT.

Desde el punto de vista del ruido de los ventiladores, os tenemos que decir que son casi inaudibles cuando trabajamos con el procesador en stock y teniendo en cuenta que prácticamente ponemos la caja a la altura de nuestros oidos. En ese sentido el aislamiento del cristal templado del lateral principal está muy bien conseguido. Con el procesador a 5 Ghz ya se empezaba a notar un zumbido relativamente incómodo aunque ni mucho menos insoportables y os garantizo que de poner el PC en el suelo sería totalmente inaudible.

CONCLUSIÓN

La primera palabra que me sale al evaluar esta caja es la de regularidad. Es totalmente regular en todos los aspectos, no defraudando en ninguno de ellos. Estoy convencido de que en el aspecto individual encontraremos cajas mejor diseñadas, construida con mejores materiales y podremos obtener refrigeraciones líquidas, si no mejores, tan buenas como la Captain 280 EX pero ¿Podríamos montar un sistema como el que Deepcool nos ofrece por menos de 300 €? Os garantizo que no.

VENTAJAS

• Diseño y acabados muy cuidados.
• Gran sencillez en el montaje
• Muy buena gestión del cable
• Una refrigeración líquida a la altura de las mejores

INCONVENIENTES

• El peso es excesivo
• Dimensiones de la caja bastante grandes
• Para algunos la falta de bahías de 5,25″ y de 3,5″













Antec ha lanzado al mercado una torre micro-ATX dentro de su familia Performance, con un diseño minimalista que deja las florituras de lado y se centra en ofrecer al usuario un espacio óptimo en el menor tamaño posible. Antec está dedicando toda su energía en su nueva generación de componentes, obteniendo como resultado unos productos de excelente calidad. Ya hemos podido probar la Antec P110 Silent, la caja más silenciosa de la compañía que obtuvo un galardón de platino, hoy os traemos la torre de formato más pequeño, con lateral de cristal templado y una forma muy original de mostrar su logo.

Esta torre conquista a aquellos usuarios que quieren huir de los diseños sobre cargados de LED RGB en los frontales y laterales de su torre, pudiendo montar un sistema de alto rendimiento sin ninguna luz, excepto la del logo. De esta forma Antec mata dos pájaros de un tiro con un chasis atrayente para aquellos que quieren cajas que ocupen poco espacio y para aquellos que no busquen una torre llena de luces.

Especificaciones técnicas de la Antec P6

Estamos ante una caja que tiene un peso de 5,9 Kg, lo que denota la robustez de este chasis de acero. Estamos ante una torre de factor de forma micro-ATX que optimiza el espacio en su interior para permitirnos añadir tarjetas gráficas de hasta 390 mm en unas dimensiones muy recatadas: 470 x 200 x 405 mm. Sin olvidarse de las refrigeraciones líquidas, Antec ha reservado un espacio en la estructura para que podamos añadir radiadores de hasta 240 mm con un grosor máximo de 55 mm (con ventiladores instalados). La refrigeración por aire cuenta con una gran cantidad de espacios: en la parte trasera disponemos de un ventilador ya integrado por Antec de 120 mm con iluminación LED blanca, en la parte superior podemos conectar hasta 3 ventiladores de 120 mm, mientras que en la parte frontal disponemos de espacio para colocar dos de 120 mm.

En cuanto al espacio de almacenamiento, podemos colocar 4 SSD de 2,5 pulgadas y 2 HDD de 3,5 pulgadas -que pueden ser sustituidos por SSD-. En cuanto a las opciones de expansión, sólo contamos con cuatro slots, algo común en este tipo de chasis, que suelen ser más que suficientes para equipos micro-ATX.

Las conexiones de esta torre se basan en dos USB 3.0 y una entrada HD Audio, que se encuentran en el lateral izquierdo de la Antec P6.

Análisis externo de la Antec P6

Lo primero en lo que nos fijamos al ver la caja de la Antec P6 es que nos muestra el diseño de la torre junto a el logo de la empresa, el nombre del modelo y la serie a la que pertenece. Además, añade un aviso de que hay elementos de cristal en el interior.

Si nos fijamos en los laterales de la caja nos encontramos con las especificaciones en diferentes idiomas, estando la tabla en español en el lateral izquierdo. Os mostramos una imagen ampliada de la tabla en español, que mantiene el mismo diseño que la que encontramos en la web del fabricante.

En la parte trasera de la caja nos encontramos un gran dibujo en el que se muestra la torre completamente desmontada mostrando todos sus componentes y, en la parte superior, descritas las diferentes características que diferencian a esta torre de las demás.

En la parte superior nos encontramos de nuevo con el logo de Antec y el nombre del modelo de la torre, esta vez en un fondo negro.

Cuando abrimos la caja nos encontramos con la torre protegida por dos laterales de corcho y envuelta por un plástico transparente.

Al sacarla, lo primero que nos encontramos es su panel de cristal templado que nos deja ver absolutamente todo el interior de la caja, además, este panel cuenta con un marco negro para proteger los laterales del cristal.

Si observamos la caja de frente nos encontramos con un diseño minimalista pero llamativo, en el que hay dos zonas diferenciadas:el marco exterior y el interior, dejando entre medias un hueco con rejilla para entrada de aire.

El lateral derecho de este chasis es de metal y ocultará a la perfección la parte trasera de nuestro montaje.

En la parte trasera nos encontramos con el hueco del ventilador de 120 mm, que ya lo trae instalado, y las diferentes zonas diferenciadas dentro de la torre: la del panel de la placa base y la de la fuente de alimentación.

Si observamos la parte superior nos encontramos con que está totalmente mallada y cubierta con un largo filtro anti polvo magnético. Por lo que no tendremos problemas para refrigerar el equipo.

El interior de la torre cuenta con cuatro tornillos que se pueden desplazar por unos raíles (que veremos a continuación) y con el espacio para que la fuente pueda refrigerarse, también con filtro anti polvo.

Si observamos la torre por dentro, vemos que su diseño es de doble cámara, por lo que no tendremos problemas en el interior para refrigerar cada zona. Si observamos a la derecha, podemos ver la zona “recortada” por Antec para que podamos instalar nuestra refrigeración líquida de 240 mm. Otra característica que destacar es los numerosos puntos de organización de los cables con los que cuenta esta torre de formato micro ATX.

En el frontal, si nos fijamos en su marco, vemos que los tornillos sobre los que reposa el cristal templado están recubiertos con una goma que encaja a la perfección con el diámetro del agujero que hay en el cristal.

La parte trasera nos descubre las diferentes zonas de colocación de los SSD y la zona de las bahías para los HDD. Además, en las bahías Antec ha introducido la caja con los accesorios para el montaje.

Dentro de la caja encontramos los diferentes tornillos que necesitaremos para el montaje del equipo, los sustitutos de las placas de los slots PCI-e y un manual sobre el montaje de componentes en la caja.

Las placas de sujeción de los SSD se pueden quitar para poder colocarlos y conectarlos antes de meterlos dentro de la caja.

Como la mayoría de cajas, el frontal puede quitarse para colocar en él los diferentes sistemas de refrigeración. Al quitarlo nos encontramos con otro filtro anti polvo magnémaltico y los cables de los conectores de entrada / salida de la torre. Estos son dos USB 3.0, la luz del botón de encendido, el botón de encendido, el botón de reset, la alimentación para el logo y el HD Audio.

Testeo y montaje de la Antec P6

El equipo que hemos instalado en la Antec P6 es el siguiente:

• Intel Core i5-8600K
• Gigbabyte Z370M D3H
• DeepCool Captain 240EX RGB
• 2 x 8 GB RAM DDR4 Corsair Vengace RGB 3000 MHz
• Sapphire R7 370 Nitro Dual-X OC 4GB GDDR5
• Antec HCG Gold 650W
• Kingston SSDNow V300 120 GB
• Seagate Barracuda 7200 1 TB

La instalación del equipo en la torre no es para nada difícil. Todo encaja en su sitio, aunque no lo hace con espacio holgado, ya que todo cuenta con un espacio medido al milímetro. Las bahías de los discos duros pueden ser movida, de ahí que hayamos visto los tornillos en la parte inferior, para ello sólo tenemos que aflojarlos y moverla. Si no pretendemos instalar un sistema de refrigeración líquida con radiador de 240 mm, podemos separarlo lo máximo posible de la fuente de alimentación. Por el contrario, si pretendemos instalarla, debemos respetar los 55 mm que Antec reserva para éste (radiador + ventilador).

Instalar los HDD en las bahías es una tarea muy sencilla ya que no necesitamos ni tornillos, cuentan con enganches en los laterales que hacen el agarre mucho más sencillo. En el caso de los SSD nos encontramos con la posibilidad de conectarlos a la parte trasera del chasis por los orificios o detrás de la placa base con los complementos que trae la caja. Nosotros hemos preferido utilizar los complementos, ya que en caso de tener que cambiarlos, con este método es mucho más cómodo.

A pesar de su contenido espacio, contamos con diferentes opciones de organización de los cables que nos permiten disimular muy bien los cables en la parte delantera de la torre (la que da a la ventana de cristal templado).

Al tener unos espacios tan limitados, la instalación de la refrigeración líquida se convirtió en algo un poco, sólo un poco, más complejo. Esto se debe a que hay que introducir el radiador con los ventiladores dentro del hueco reservado para éste y con los cables del AIO puede ser un poco tedioso. Al final se consigue y no hay ningún problema, es lo que tiene será micro-ATX.

Cuando encendemos el ordenador nos encontramos con que no se enciende ninguna luz excepto algo que destaca en el suelo, es el proyector LED que integra que muestra el logo de Antec en el suelo de color blanco, y el ventilador trasero -a no ser que tengas componentes con iluminación propia-.

La caja es bastante silenciosa, a pesar de la gran apertura que tiene en la parte superior. Es un chasis bastante robusto que no produce ningún tipo de vibración y el único ruido que se escucha es el procedente de los ventiladores de la refrigeración líquida, que suelen ser más ruidosos.

Conclusión

La Antec P6 es una torre micro-ATX con dimensiones contenidas que tiene el espacio suficiente para montar un equipo gaming de alta gama. En cuanto a la refrigeración, la marca se ha propuesto ofrecernos la posibilidad de añadir un radiador de hasta 240 mm en su escaso tamaño, además de un enorme espacio para ventiladores en la parte superior. La torre tiene un peso razonable para su robustez y dimensiones, alejándose de pesos superiores a los 10 Kg.

El lateral de cristal templado da a la torre un plus de elegancia, ya que permite ver perfectamente el contenido de la caja sin tener que acercarse. Además, si cuentas con un sistema con LED RGB en la refrigeración, RAM y ventiladores, permite ver la combinación de iluminaciones como si no hubiese cristal.

Es una torre que cumple con las necesidades de aquellos usuarios exigentes que no cuentan con mucho espacio en sus zonas de descanso o trabajo y quieren poder montar un equipo top. Estamos hablando de una torre con un precio de tan sólo 68,91 euros en Amazon.

PROS

• Dimensiones compactas
• Espacio de organización
• Bahías modulares y desplazables fácilmente para HDD
• Bahías independientes para SSD
• Espacio para refrigeraciones líquidas de 240 mm
• Muy robusta
• Proyector LED con el logo

CONTRAS

• No cuenta con gomas en las zonas de pasar cables para organizar
• Pasa poco flujo de aire por el frontal

La elección de una caja de ordenador es muy importante, sobre todo si estamos montando un ordenador de gama alta o tenemos en mente utilizar el equipo para jugar. Las cajas de gama alta nos ofrecen una serie de ventajas respecto a la gama baja, ventajas como, por ejemplo, una mejor ventilación de los componentes, mayor aislamiento acústico (menos ruido), menos ruido y, por qué no, todo tipo de leds RGB y efectos de iluminación que nos permiten dar a nuestro equipo una estética única. Si estamos buscando una torre de gama alta, con las prestaciones que hemos indicado anteriormente, entonces una de las alternativas que debemos tener en mente es la Aorus AC300W.

Especificaciones técnicas de la caja Aorus AC300W

La caja Gigabyte Aorus AC300W es una torre de gama alta especialmente diseñada para el público gamer. Esta torre formato ATX cuenta con un chasis de acero que nos ofrece una gran robustez para nuestro ordenador, además de ofrecernos un panel lateral transparente con el que podremos apreciar el interior de nuestro ordenador con toda su iluminación.

Esta torre cuenta con un tamaño de 469 mm de alto, 211 mm de ancho y 458 mm de profundidad y, además de una placa ATX nos permite colocar en su interior dos unidades de 3.5 pulgadas, y 3 unidades de 2.5 pulgadas. Además, las bahías de 3.5 pulgadas se pueden utilizar perfectamente para colocar unidades de 2.5 pulgadas, pudiendo colocar, por ejemplo, un total de 5 unidades SSD dentro de la torre perfectamente ancladas. Como todas las cajas de gama alta hoy en día, esta tampoco tiene hueco para unidades de 5 1/4 pulgadas.

Esta torre cuenta con un total de 7 ranuras de expansión, o dos si queremos colocar nuestra tarjeta gráfica en vertical. En cuanto a la ventilación, la Aorus AC300W nos permite colocar 3 ventiladores de 120 mm (o dos de 140 mm) en el frontal, dos ventiladores de 120 mm (o dos de 140 mm) en la parte superior de la torre y un ventilador de 120 mm en la parte trasera. El tamaño máximo de la tarjeta gráfica es de 40 cm, mientras que el de la fuente de alimentación (que está aislada del resto del equipo en la parte inferior) es de 18 cm.

En el frontal de la caja nos vamos a encontrar dos puertos USB 3.0, un puerto USB-C, dos conectores jack de 3.5 mm y una salida para HDMI, imprescindible si vamos a usar realidad virtual.

Análisis externo de la caja Aorus AC300W

Lo primero que podremos ver es la caja de cartón en la que viene esta torre. En esta caja de cartón podremos ver una fotografía de la torre en cuestión, además de algunas de las características de la misma en la parte trasera y en los laterales. La torre viene en el interior protegida por un plástico, además de correctamente embalada por dos placas de porexpan.

Una vez saquemos la torre podremos apreciar el aspecto exterior de la misma. El frontal de esta torre es de aluminio, con dos ranuras en la parte superior e inferior para mejorar la ventilación, y cuenta en el centro con el logotipo de Aorus. Todo ello se iluminará cuando tengamos nuestro ordenador funcionando, pudiendo también apagar la iluminación si no la queremos en ese momento con el botón delantero.

El lateral izquierdo de la torre tiene una ventana desde la que podremos apreciar el interior de la misma, mientras que el lateral derecho es opaco, ya que cubrirá la parte trasera de la torre, generalmente por donde irán todos los cables.

En la parte trasera no encontraremos nada fuera de lo normal más allá del hueco para la placa base, las bahías de expansión (junto con sus bahías verticales para colocar así la GPU si queremos), además del huevo para la fuente de alimentación en la parte inferior.

En la parte superior de la torre vamos a encontrarnos con una ranura doble para colocar una refrigeración líquida o dos ventiladores. Por fuera, tendremos un filtro anti-polvo que se sujeta a la torre mediante imán.

Los otros filtros anti-polvo que incluye esta torre los encontramos, uno en la parte frontal, el cual se puede extraer además muy fácilmente sin necesidad de desmontar nada de la torre (algo que no suele verse en las torres y que es de agradecer), y otro en la parte correspondiente al ventilador de la fuente de alimentación.

Además de la torre en sí, también vamos a encontrar un manual de instrucciones y los tornillos, anclajes y demás herramientas necesarias para el correcto montaje de la torre y de todos los componentes dentro de ella. También encontraremos una chapa con el logo de Aorus, por si la queremos pegar en algún sitio.

Los dos laterales de la torre se desmontan (con sus correspondientes tornillos traseros, los cuales podemos aflojar con la mano), además de poder extraer el frontal tirando hacia afuera. De esta manera, vamos a poder acceder al interior de la torre, y al hueco frontal donde podremos colocar hasta 3 ventiladores (viene uno por defecto en la parte inferior) o un radiador triple para crear el flujo de aire perfecto.

En la parte trasera también tendremos un ventilador de Aorus, colocado para extraer aire.

Los cables de los conectores frontales (recordamos, dos puertos USB 3.0, un puerto USB-C, un HDMI y los mini-jack de HD Audio) están sujetos a la parte trasera de la torre, por lo que si intentamos extraer el frontal nos encontraremos con dificultades para moverlo demasiado hasta que no soltemos los cables de la parte trasera.

En la parte trasera de la torre nos vamos a encontrar con el hueco para colocar la fuente de alimentación (la cual se sujeta sobre 4 patas de goma), las bahías para las unidades de 3.5 pulgadas, bahías que podemos extraer si no las vamos a utilizar para aligerar peso en la torre. En la parte trasera también nos encontraremos las 3 bahías para las unidades o discos de 2.5 pulgadas, todas ellas colocadas en el chasis.

Por último, cabe destacar un detalle muy importante, y es que tenemos una goma que nos permite sacar los cables directamente por el compartimento de la fuente de alimentación, siendo muy útil para aquellas fuentes de alimentación de gama baja que no tienen los cables lo suficientemente largos como para llegar a la placa y los componentes desde detrás (o para sacar por dicho hueco directamente los cables que van a la parte inferior de la placa).

Pruebas y montaje de la torre Aorus AC300W

La verdad es que el montaje de una placa ATX ha sido realmente sencillo y cómodo, a pesar de que su espacio está bastante ajustado. Los cables del frontal llegan perfectamente a la placa, aunque debemos admitir que son bastante rígidos, lo que puede complicar un poco la maniobrabilidad (con los USB 3.0 y el HDMI) además de que si forzamos un poco al extraer el frontal veremos cómo se desconecta el cable USB 3.0 de este (para que si cuando lo montemos no nos funciona, esta puede ser la causa).

Por lo demás, el montaje de un ordenador en esta torre no tiene ninguna dificultad. La placa se monta sin problemas, los discos duros o unidades SSD igualmente se colocan perfectamente en la parte trasera de la misma, y gracias a todos los huecos incluidos en el chasis podemos ocultar los cables en la parte trasera.

En cuanto a la retroiluminación, podemos encenderla y apagarla fácilmente con el botón que viene en el frontal de la torre, algo muy interesante si, por ejemplo, estamos a oscuras viendo una peli y no queremos que las luces nos molesten.

Conclusión de la caja Aorus AC300W

Sin duda estamos ante una gran torre de gama alta con una gran variedad de detalles muy cuidados (como la retroiluminación, su estética y el acabado de la misma) perfecta para todo aquel usuario que esté pensando en montarse un ordenador gaming donde luzca, y nunca mejor dicho, el interior del equipo.

Aunque estamos ante una torre de buena calidad, completa en prestaciones y de fácil montaje, no todo es perfecto, y hay algunos aspectos que se podrían mejorar, como, por ejemplo, la insonorización, incluir un soporte para sujetar la tarjeta gráfica o algo más de retro-iluminación, ya sea una tira de LED o incluso ventiladores RGB.

En cuanto al precio, no estamos ante una caja precisamente barata, aunque tampoco es de las más caras, y es que podemos encontrarla, dependiendo de tiendas, por entre 140 y 150 euros.

Pros:

• Panel lateral transparente de cristal templado.
• Frontal completo con USB 3.0 y HDMI para la VR.
• Bahías para unidades de 2.5 pulgadas muy discretas.
• Bases de goma para sujetar la fuente de alimentación.
• Filtros anti-polvo de fácil acceso y limpieza.

Contras:

• No incluye soporte para sujetar la gráfica.
• Limitación en la personalización de la retroiluminación.
• Necesita dos puertos USB 3.0 en la placa para que los USB frontales funcionen al máximo.

Por todo ello, hemos decidido dar a la torre Aorus AC300W nuestro galardón de oro.

A la hora de escoger una caja para nuestro ordenador es muy importante tener una serie de aspectos en cuenta, como, por ejemplo, que la caja sea de alta calidad, utilice buenos materiales y cuente con una buena ventilación si no queremos tener problemas de temperatura o vibraciones en nuestro ordenador. Además, otro aspecto que también se está buscando mucho en las cajas de gama alta son los paneles transparentes que nos permitan ver el interior de nuestros ordenadores, interior que generalmente está iluminado por todo tipo de luces RGB. Aquí es donde entra en juego la caja Corsair SPEC-OMEGA RGB.

La Corsair SPEC-OMEGA RGB es una nueva caja de este conocido fabricante que nos ofrece todo lo anterior, tanto calidad y buena refrigeración de los componentes por un lado como paneles transparentes que nos permitan ver el interior de la caja y una serie de luces RGB personalizables que podemos ajustar a nuestro gusto.

Especificaciones técnicas de la Corsair SPEC-OMEGA RGB

La Corsair SPEC-OMEGA RGB es una torre que cuenta con un diseño angular y un cristal templado de alta calidad en el frontal y en el lateral que nos permite tener siempre a la vista nuestra torre. Además de su diseño original, esta torre cuenta con un sistema LED RGB en el frontal además de con dos ventiladores CORSAIR HD120 RGB (uno en el frontal y otro en la parte trasera) incluidos por defecto junto con un sistema Lightning Node PRO que nos va a permitir configurar la retro-iluminación de nuestro equipo con prácticamente cualquier efecto que tengamos en mente utilizando el software CORSAIR LINK.

Esta caja tiene un tamaño de 495 mm x 232 mm x 516 mm y es apta para montar placas ATX, aunque el espacio para montar este tipo de placa puede quedar un poco justo. La caja es también compatible con refrigeraciones líquidas, pudiendo montar una de 280/360 mm en la parte frontal, una de 120 mm en la parte trasera o una de 240 mm en la parte superior de la torre, aunque si vamos a montar la RL en la parte superior esta no puede ser demasiado grande.

Dentro de la torre vamos a poder colocar dos unidades de 3.5 pulgadas y tres unidades de 2.5 pulgadas, todas ellas pudiendo colocarlas y extraerlas sin necesidad de utilizar herramientas especiales. No nos permite colocar unidad frontal de 5 1/4 pulgadas.

En el frontal nos vamos a encontrar con dos puertos USB 3.0, los botones de encendido y reinicio y dos conectores mini-jack HD Audio para auriculares y micrófono.

Esta caja viene con un compartimento aislado en la parte inferior para la fuente de alimentación (no incluida), fuente que debe ser del tipo ATX. La tarjeta gráfica de la fuente puede tener un tamaño máximo de 370 mm.

Análisis externo de la Corsair SPEC-OMEGA RGB

La Corsair SPEC-OMEGA RGB viene embalada dentro de una caja de cartón correctamente embalada y protegida de manera que esta esté correctamente protegida durante el transporte. En la caja vamos a poder ver una imagen de la torre en cuestión, así como sus principales componentes. También vamos a poder ver un resumen de las principales características en los laterales de la misma.

Dentro de la caja vamos a poder encontrar un manual de instrucciones para montar nuestro ordenador en la torre, además de una llave que necesitaremos para poder extraer el lateral transparente de la torre. También encontraremos una caja donde tendremos toda la tornillería necesaria para el montaje del ordenador en la torre.

Una vez sacamos la torre de su caja, desde el primer momento vamos a poder apreciar la alta calidad de la misma y todos y cada uno de los detalles cuidados. Como podemos ver, el frontal de la torre tiene una parte de cristal templado que nos permite ver el interior de la parte inferior frontal de nuestra torre, parte en la que, por defecto, nos encontraremos uno de los ventiladores RGB.

También nos encontraremos en el frontal los dos puertos USB 3.0, los botones de encendido y apagado y los dos mini-jack de HD Audio.

En la parte trasera nos encontraremos el segundo ventiladores RGB, además del correspondiente hueco para la placa base, 7 ranuras de expansión y en la parte inferior el hueco para colocar nuestra fuente de alimentación.

Uno de los laterales es transparente de cristal templado, por lo que vamos a poder tener siempre a la vista todo el interior de nuestro ordenador. Para extraer este lateral debemos utilizar una llave ALLEN incluida (algo poco cómodo, ya que muchos preferimos utilizar tornillos que podamos apretar o aflojar con la mano).

La parte trasera está formada por un panel opaco que será el que se encargue de ocultar todos los cables, y la parte trasera de la placa base, de nuestro ordenador.

La parte superior de la torre tiene un diseño similar a la parte frontal, con un apartado protegido por una rejilla que nos deja ver el interior (aunque no tiene cristal templado), y la parte inferior de la torre es muy simple, pero nos encontramos con un filtro de polvo que evitará que nuestra PSU se llene de pelusas.

Las patas de esta torre son robustas, y cuentan con una goma que se encargará de evitar que se deslice, quedando correctamente sujeta al suelo.

Casi todas las partes de esta torre vienen con inserciones de goma que nos van a permitir reducir las vibraciones de la torre. Un detalle que es de agradecer es que hasta el montaje de la fuente de alimentación se monta sobre estas inserciones de goma, algo que no se ve en todas las torres, ni siquiera en la gama alta.

El frontal y la parte superior de la torre también se extraen, pudiendo acceder así a los huecos correspondientes para sujetar los ventiladores o los radiadores de la refrigeración líquida.

Otro de los puntos fuertes que nos encontramos en esta caja es el controlador de los leds RGB. Este controlador será el que nos permita controlar toda la iluminación de la torre, tanto los leds frontales como los ventiladores de CORSAIR. Podremos conectar hasta 6 ventiladores o elementos de iluminación a nuestra torre, elementos que se controlarán con el CORSAIR LINK. Para alimentar el controlador y todos los elementos necesitaremos dos conectores SATA, además de un conector USB interno para controlarlo.

Por último, en el interior de esta torre nos encontraremos los cables para conectar el frontal a la placa base y los demás componentes de la misma, como, por ejemplo, la bahía (que además es extraíble) para los discos duros.

Montaje de un ordenador en la torre Corsair SPEC-OMEGA RGB

Esta torre está preparada para el montaje de placas base del tipo ATX, sin embargo, como hemos podido comprobar, el tamaño está muy ajustado para este tipo de placas. Entra bien, pero si estamos acostumbrados a cajas más grandes con más espacio para maniobrar seguro que nos resulta un poco incómodo. Igualmente, CORSAIR ha apurado al máximo el tamaño de su torre que, aunque podemos colocar un radiador de 240 mm en la parte superior, si este radiador es bastante ancho no tendremos espacio de sobra para ponerlo.

Los ventiladores, igual que el modelo de 140 mm, son excelentes. Además de los efectos de luces que nos ofrecen, también brindan un gran flujo de aire y son muy silenciosos, incluso a pleno rendimiento. Que vengan dos de estos ventiladores incluidos en esta torre, además del sistema Lightning Node PRO, es, sin duda, un gran punto a favor.

Por lo demás, a pesar de no ser una caja de las más grandes, el resto de componentes se pueden colocar con total comodidad. los huecos del chasis, protegidos por goma, nos van a permitir pasar los cables a la parte trasera de la torre, ocultándolos de la vista, algo muy importante teniendo en cuenta que el lateral transparente nos deja ver todo el interior de la torre.

Conclusión de la caja Corsair SPEC-OMEGA RGB

Sin duda estamos ante una caja de muy alta calidad, tanto en prestaciones como en calidad de los materiales. Además, todo el sistema de iluminación RGB incluido en la torre, tanto en el frontal como en los ventiladores montados nos hacen darnos cuenta de que estamos ante un producto de muy alta calidad.

El sistema Lightning Node PRO, junto con los ventiladores incluidos, los leds de la parte frontal de la torre y el programa CORSAIR LINK vamos a poder tener el control de toda la iluminación de la torre, siendo una gran opción para aquellos que busquen una torre gaming.

Es cierto que esta torre tiene algunas limitaciones, como, por ejemplo, se echan en falta algunos filtros de polvo en la parte frontal o superior de la torre, además del limitado espacio para las placas ATX y si tenemos una refrigeración líquida con un radiador demasiado grande, entonces tampoco podremos colocarla en la parte superior de la misma.

A pesar de estos puntos negativos, estamos ante una torre de muy alta calidad, fabricada de muy buen material y muy cuidada en prácticamente todos los aspectos.

Pros:

• Iluminación RGB totalmente personalizable en el frontal y los dos ventiladores incluidos.
• Materiales de muy alta calidad.
• Lateral de cristal templado para ver el interior de la caja.
• Inserciones de goma para montar la fuente de alimentación.
• Se ha mejorado el sistema de retención de los embellecedores que tapan la fuente y el rack de discos, siendo ahora mucho más sencillo y cómodo de montar.
• Dos ventiladores RGB junto con un Lightning Node PRO incluidos.

Contras:

• Por el frontal solo entra aire por la parte inferior, aunque está preparada para 3 ventiladores.
• Tamaño un poco justo para placas ATX.
• No tenemos filtro de aire en la parte frontal ni superior.
• Necesitamos dedicar dos conectores SATA y un USB 2.0 interno para la iluminación.

Por todo ello, hemos decidido dar a la torre Corsair SPEC-OMEGA RGB nuestro galardón de platino.

Raijintek cuenta con algunas de las mejores cajas del mercado, con acabados y calidad propios de su país de origen (Alemania). Después de haber analizado hace unos meses la Raijintek Coeus Evo TC, hoy os traemos el análisis de la Raijintek Zofos Evo Silent, la última caja que el fabricante ha lanzado al mercado, con dos modelos para elegir dependiendo de si queremos silencio o un panel de vidrio a través del cual ver el interior con la Zofos EVO Window.

Raijintek Zofos Evo Silent: características y especificaciones

Nosotros hemos analizado la Raijintek Zofos Evo Silent, el modelo silencioso que tiene algunas diferencias con respecto al modelo con panel de vidrio. Entre estas diferencias encontramos que la Zofos Evo Silent tiene un mayor peso llegando hasta los 17,5 kilos, cuenta con espumas de algodón aislantes de sonido, y tiene un puerto USB Tipo C.

La Zofos Evo Window, por otro lado, tiene un panel de vidrio en el lateral izquierdo, y además tiene un ventilador RGB en su parte trasera. La ausencia de ventilador RGB en el modelo Silent está justificada, ya que todos sus paneles son opacos y nos impiden ver el interior de la caja con el fin de tener el mejor silencio posible.

La caja tiene un aspecto acabado en negro mate, y acepta cualquier tipo de formato de placa (EE-ATX/E-ATX/ATX/Micro-ATX/Mini ITX). En su interior podemos instalar la friolera de hasta 13 unidades de almacenamiento. 10 de ellas pueden ser de 2,5 o 3,5 pulgadas, mientras que tres han de ser obligatoriamente de 2,5 pulgadas. También podemos meter dos unidades de 5,25 pulgadas por si queremos poner un grabador de DVD o Blu-ray. Todas estas bahías son extraíbles por si queremos dejar más hueco para ventiladores o para tarjetas gráficas de gran tamaño.

La zona de las bahías se divide en dos secciones: la primera, en la parte frontal, cuenta con 6 bahías divididas en 3 bloques. En la parte inferior de la caja tenemos otros 2 bloques que se sitúan al lado de la fuente de alimentación (que tiene debajo un filtro de polvo), los cuales también son modulares y podemos quitar. Esta parte inferior de la caja se puede tapar con una tapa imantada con el logo de Raijintek, que además ayuda a aislar aún más el posible ruido que puedan hacer los discos duros.

La caja tiene aislamiento en los paneles laterales, en la parte superior, y en el panel frontal imantado acoplable. El panel superior se suma a una malla que filtra el polvo, por lo que nos aseguramos de que a nuestra caja ni le va a entrar polvo por ahí ni va a dejar escapar el ruido. En el caso de que tengamos una refrigeración líquida o ventiladores en esa parte sí es recomendable que quitemos ese panel.

La caja es enorme por dentro, y acepta disipadores de hasta 190 mm, o tarjetas gráficas de hasta 430 mm, por lo que no vas a tener ningún problema con ningún componente actual del mercado. También acepta fuentes de alimentación de 300 mm ATX y EPS, y tiene hasta 10 slots PCI. En total podemos llegar a equipar hasta siete ventiladores en su interior:

• 3 ventiladores de 120 o 140 mm en la parte frontal (en la Silent vienen incluidos 2 de 120 mm preinstalados), pudiendo poner radiadores de 240, 280, 360 y hasta 420mm con un espesor de hasta 60 mm.
• 3 x 120 mm o 2 x 140 mm en la parte superior de la caja, pudiendo poner radiadores de 240, 280 o 360 mm de hasta 60 mm de espesor.
• 1 x 120 mm (incluido) o 1 x 140 en la parte trasera, viniendo ya preinstalado uno de serie. En el modelo con ventana tenemos un ventilador RGB, mientras que en el modelo Silent tenemos uno negro sin RGB.

Además de poder montar la tarjeta gráfica en lateral o la reserva de agua para nuestra refrigeración líquida, también tenemos la opción de añadir un rack para poner el radiador en paralelo con la placa en uno de los laterales. Este rack permite instalar un radiador de 240 o 360 mm. En el siguiente esquema podéis ver cómo quedan todos, siendo el rack lateral el de color azul.

Aunque el ventilador de la Zofos Silent no sea RGB, eso no quiere decir que la caja no tenga iluminación. En el frontal encontramos dos tiras LED RGB a cada lado que se manejan con un controlador incluido, que es el mismo que tiene la RL Raijintek Orcus 240. De hecho, enchufamos los conectores RGB de mi RL y se sincronizan perfectamente con la iluminación de la caja con hasta 20 modos de colores distintos, con modos fijos, de respiración, de parpadeo, o de arco iris (podéis ver todos los modo de iluminación que hay en la web oficial). La caja ya trae enchufados también los dos conectores RGB de la luz frontal. Los colores que muestra son bastante fidedignos, excepto el blanco, que tiende a tener un tono más azulado.

Este controlador es el mismo modelo de la Orcus, e incluso el mismo mando vale para ambas. La Zofos es la primera caja en contar con iluminación RGB que incluye un controlador propio, el cual nos permite control total con el mando. En el caso de tener conector RGB para la placa, podemos conectarlo sin problemas con el cable incluido.

En el panel frontal encontramos un botón de encendido, otro de reset, dos jack de 3,5 mm para micrófono y auriculares, dos USB 3.0 y un USB tipo C.

Unboxing y aspecto externo e interno

La caja nos muestra el diseño de la Zofos con diversos esquemas, y al abrirla encontramos la caja protegida por un plástico y dos corchos que la suspenden en su interior. Al sacarla lo primero que nos llama la atención es su peso, de los más elevados que he visto nunca en una caja (y eso que la Raijintek Coeus EVO TC ya era muy pesada)

En la caja se nos incluyen tres accesorios que vienen aparte: el rack para los ventiladores a ras con la placa, la cobertura para la zona de discos duros y fuente de alimentación, y un filtro de ruido para la parte superior de la caja.

Cuando quitamos la tapa nos encontramos también en su interior la caja de cartón que incluye con unos cien tornillos, las instrucciones (que podemos descargar en PDF de la web), tapones de goma para evitar la entrada de polvo en los conectores del frontal de la caja, bridas más que de sobra, el mando para el sistema RGB con el cable para conectarlo a la placa, y dos pies que se atornillan a la caja y que permiten desplazarla con suavidad, y que además absorben cualquier posible vibración. Estas patas vienen por separado probablemente por razones de empaquetado.

Después de quitar ambos paneles, podemos observar que la caja es muy amplia por dentro. Tanto, que una placa base ATX parece mini-ITX en su interior. Este espacio nos facilita también el cable management en la parte trasera, teniendo sitio más que de sobra para meter decenas de cables sin que tengamos problemas para cerrar la tapa gracias a su diseño.

Esta tapa se apoya mediante dos salientes en la parte baja de la caja, y elevamos hacia arriba para deslizar, cerrar y poner los tornillos. Este inteligente diseño nos asegura de que sólo tenemos que preocuparnos por una zona a la hora de cerrar la tapa, y no tenemos que estar pendientes de si se nos sale el panel por debajo si estamos apretando por arriba.

En cuanto a los cables que incluye la caja, tenemos los tres cables de tres pines de los tres ventiladores incluidos (sin MOLEX, lo cual es de agradecer a la compañía para evitar cables innecesarios merodeando por la caja), un HD Audio para el panel frontal, un USB 3.0 para la placa, otro conector para el USB tipo C, un pequeño conector Molex para iluminar los LEDs que hay encima del I/O de la placa base (más sobre esto adelante) y los pequeños cables para el botón de power y reset.

Es loable que la caja incluya botón de reset, del cual cada vez más cajas prescinden. Lo que sí podría ser más fácil es su pulsación, ya que hay que apretar mucho hasta poder oir el click, y con un dedo normal hace falta recurrir a la uña o a un boli si queremos llegar a pulsarlo. Quizá se ha hecho así para evitar pulsarlo por accidente, pero no tiene sentido siendo el botón de encendido tan grande y fácil de pulsar.

Instalación

El proceso de instalación de los discos duros es muy sencillo. Todas las bahías tienen un sistema de agarra de las unidades donde tenemos que insertar primero un lateral del disco duro y luego el otro haciendo algo de fuerza. A la hora de atornillar los discos duros encontré un problema bastante extraño: los agujeros no se alineaban correctamente, y estaban movidos en torno a 1 mm.

Esta diferencia es suficiente como para no poder atornillarlos sin hacer fuerza, por lo que opté por no atornillarlos ya que quedan suficientemente seguros con el sistema de anclaje de cada bahía, pero es curioso que la compañía haya tenido un fallo así. He probado con 3 modelos diferentes de discos duros, y la desviación de los agujeros es idéntica. En el caso de los SSD los agujeros sí se alineaban correctamente y no tuve ningún tipo de problema.

La placa base se puede colocar sin problemas gracias a tener espacio más que suficiente. Los tornillos se alinearon perfectamente, algo con lo que he tenido algún que otro problema en otras cajas. En los alrededores tenemos hasta 9 huecos engomados por los que pasar cables (12 si incluimos los que hay en el suelo), por lo que no hay problema para esconderlos o pasarlos hacia la parte trasera.



Para instalar la fuente de alimentación es necesario quitar una de las bahías para discos duros, lo cual se hace quitando ambos tornillos: uno el que sujeta la estructura y otro para la propia bahía. Estas bahías están muy inteligentemente diseñadas, ya que al igual que los paneles laterales tienen dos pequeños enganches en la parte inferior para que no se mueva.

Y para conectar los cables lo vas a tener más sencillo que nunca. La caja cuenta con dos LED de color blanco cálido que iluminan la zona de los conectores por si queremos enchufar algo por la noche y no vemos correctamente. Una pequeña adición que refleja el mimo y el detalle que la compañía ha puesto en esta caja.

Detrás de la placa base encontramos un panel donde viene instalado el controlador RGB, y donde podemos poner también dos SSD extra por si no queremos verlos. Es muy de agradecer que esto se haga con un panel extraíble, ya que si quieres cambiarlos no tienes que desatornillar la placa base entera como ocurría en la Coeus Evo TC. Por último, para unir los cables tenemos dos bridas de tela con velcro, que unido a las bridas que incluye la caja nos va a permitir hacer lo que queramos con los cables.

Testeo de la Raijintek Zofos EVO Silent

La caja es pesadísima debido a su gran tamaño y la cantidad de material usado para aislar el ruido. Vacía pesa 17,5 kg como ya hemos dicho, y con los componentes dentro asciende a 22,5 kg. Esto implica que no si no estamos en forma nos va a costar, y mucho, llevar la caja en peso. Yo he tenido que subirla y bajarla un par de veces por las escaleras, y he tenido que ir haciendo paradas entre plantas porque no aguantaba. Además, es bastante difícil de agarrar tanto por su tamaño como por la falta de agarres en la parte inferior, lo que añade todavía más complejidad a su transporte. El PC que hemos instalado en él es el siguiente:

• AsRock Fatal1ty Z87 Killer
• Intel Core i7-4770K
• Raijintek Orcus 240
• 4 x 4 GB RAM DDR3 G.Skill TridentX 2400 MHz
• MSI NVIDIA GeForce GTX 970
• Corsair RM750
• Samsung 840 EVO 120 GB
• SanDisk Ultra II SSD 480 GB
• Seagate Barracuda 3 TB
• Western Digital 1 TB Green HDD

Nada más encender el ordenador la caja destaca por su gran silencio. Los discos duros no se oyen, y lo único que podemos oír son los ventiladores girando a unas revoluciones que hacen que apenas se oiga. Los ventiladores frontales ofrecen un buen flujo de aire al resto de la caja, siendo 4 grados más fresca de cara al procesador que la Coeus EVO TC, la cual tenía algún que otro problema con el flujo de aire al cogerlo de los huecos laterales que dejaban los cristales templados (la Zofos coge del frontal y de los laterales). Así, tenemos unos resultados de 33ºC en reposo con 23ºC de ambiente, y hasta 70 grados en carga. Por tanto, tenemos unos delta de temperatura 10 y 47 grados.

Conclusión sobre la Raijintek Zofos EVO Silent

La Raijintek Zofos Evo Silent es una caja grande, silenciosa, bonita, espaciosa por dentro, y con múltiples opciones de modularidad para ponerla a tu gusto, pudiendo poner la gráfica de lado, la reserva de agua, ventiladores frontales, superiores y otros para la refrigeración líquida (todos a la vez), y con filtros de polvo y del ruido.

Si te preocupa el ruido o que a tu caja le entre polvo, y quieres tener una caja sin ningún compromiso, la Zofos Evo Silent es lo mejor que puedes comprar en la actualidad, siendo una de las mejores cajas del mercado, sobre todo por un precio que no es demasiado elevado para lo que ofrece. Eso sí, te recomiendo que tengas cuidado a la hora de transportarla y cogerla, porque pesa mucho y te puedes hacer daño.

La marca nos ha contactado horas antes de publicar la review para informarnos de que van a lanzar un modelo revisado, el cual va a incluir filtros de polvo para el frontal y almohadillas antivibración para los discos duros, por lo que dos posibles contras que tenía han sido subsanados.

Pros

• Calidad de materiales excelente
• Muy espaciosa por dentro
• Muy fácil esconder los cables en la parte trasera gracias a su espacio.
• Bahías modulares en su interior y en la parte trasera de la placa
• Espacio de sobra para poner discos duros y SSD donde queramos: al lado de la fuente, en las bahías en el frontal, o incluso detrás de la placa
• Iluminación RGB con controlador incluido
• Muy silenciosa
• Iluminación para el I/O de la placa
• Compatible con prácticamente cualquier placa del mercado

Contras

• Muy pesada
• Bahías de discos duros con agujeros para tornillos mal alineados

Por ello, la Raijintek Zofos Evo Silent se lleva nuestra medalla de platino, y nuestra recomendación por diseño y rendimiento. Podéis comprarla en España por un precio de 154,95 euros, mientras que la Zofos con panel de cristal templado vale 150,95 euros.

A la hora de comprar un ordenador, muchos usuarios suelen recortar presupuesto a la hora de elegir la caja pensando que la caja es un mero envoltorio y que no es importante para el equipo, un pensamiento muy común y, por desgracia, erróneo. Una caja de gama alta tiene mayor calidad de componentes y un diseño mucho más estudiado, lo que se traduce en un mejor flujo de aire, un entorno más silencioso y menos vibraciones, pudiendo alargar la vida útil de los componentes y evitando problemas, por ejemplo, al mejorar nuestro ordenador al cabo de unos años.

Existe una gran variedad de cajas de ordenador, de todos los tamaños, todas las marcas y, por supuesto, todos los precios. Para todos los usuarios que estén buscando una caja sencilla y barata, en esta ocasión os traemos la review de la NOX LITE020.

Especificaciones de la caja NOX LITE020

La NOX LITE020 es una caja del tipo ATX compatible con los formatos más pequeños Micro ATX y ITX. Esta torre cuenta con una bahía externa de 5.25 pulgadas para los usuarios que aún utilicen una unidad óptica en su ordenador. Además, también tiene dos bahías dedicadas para discos de 3.5 pulgadas, así como otras dos bahías para discos duros o unidades SSD de 2.5 pulgadas.

El material de fabricación de esta torre es plástico ABS, aunque el chasis es de acero de 0.5 mm.

En el frontal de la torre encontraremos un puerto USB 3.0, dos puertos USB 2.0 y una conexión HD Audio. En la parte trasera encontraremos principalmente los 7 slots de expansión. En el interior también tendremos para conectar ventiladores de 120 MM (uno en el frontal, otro en el lateral y otro en el interior), así como la posibilidad de colocar un ventilador trasero de 80 mm.

Esta caja, además, viene con una fuente de alimentación de 500 W incluida con 3 conectores SATA, un molex, un conector ATX, un conector de CPU y uno de FDD.

El peso total de la caja con la fuente es de 4.4 Kg, y su tamaño es de 368 x 175 x 408 mm.

Análisis externo de la NOX LITE020

Esta torre viene embalada en una caja de cartón sencilla, como cualquier otra torre. En la caja podemos ver una imagen de la caja en cuestión, además de sus principales características y especificaciones impresas en los laterales. En la caja se destaca principalmente el puerto frontal USB 3.0 y la fuente de alimentación de 500 W incluida en ella.

Nos ha llamado la atención especialmente que la caja de esta torre parece bastante pequeña y ligera, aunque como vamos a ver más adelante, una vez montado el ordenador dentro, el espacio está muy bien optimizado y todo entra perfectamente, incluso las unidades de 5 1/4 pulgadas.

Una vez abierta la caja de esta torre nos encontraremos que viene protegida por dos piezas de porexpan, además de envuelta en un plástico que evita que, durante el viaje, pueda entrar polvo o suciedad.

Una vez desembalada la caja ya podemos ver todas sus características. En el frontal nos encontraremos con los puertos USB (dos USB 2.0 y un USB 3.0), además con los minijack de la conexión HD audio y los botones de encendido y reset. También tendremos una tapa para la unidad óptica, además de una rejilla para que el ordenador ventile si le colocamos un ventilador en ella.

Como podemos ver, los laterales no son planos, sino que tienen un poco de curva, algo muy importante, especialmente en el trastero, para poder ocultar los cables por detrás del chasis para que no estorben en el frontal. También podemos ver en la parte trasera la fuente de alimentación (de 500W, montada en la parte superior), además del hueco para la placa, para un ventilador trasero y para las tarjetas de expansión.

Los laterales tienen dos tornillos que podemos apretar o soltar son la mano para poder acceder fácilmente al interior, El frontal, que también se desmonta, debemos hacerlo tirando con fuerte hacia nosotros.

En el interior de la caja encontraremos una bolsa con los tornillos necesarios para el montaje del ordenador, así como los conectores del frontal y los cables de la fuente de alimentación.

No hay mucho más que destacar de esta caja. Todos los elementos que vienen en el interior (como las bahías para los discos de 3.5 pulgadas) están fijas, por lo que no podemos sacarlas para facilitar el montaje del ordenador.

Prueba de montaje de un ordenador en la torre NOX LITE020

A pesar de que esta caja es bastante pequeña, el montaje de todos los componentes es muy cómodo y sencillo, siempre que no tengamos elementos muy grandes (como un disipador de gran tamaño, una tarjeta gráfica muy grande, etc), ya que en ese caso puede que nos encontremos con algunas complicaciones.

La placa base encaja a la perfección, así como una unidad de DVD si queremos utilizarla. Esta torre tiene espacio para colocar dos SSD (o dos discos de 2.5 pulgadas) anclados en vertical en el chasis, así como dos discos duros de 3.5 pulgadas en la parte inferior.

En el interior también podemos colocar ventiladores en la parte frontal y trasera de la caja para generar un flujo de aire perfecto.

Conclusión de la caja NOX LITE020

Lo primero que debemos tener en mente cuando hablamos de la caja NOX LITE020 es que estamos hablando de una caja que, por 34.34 euros (en Amazon) nos incluye una caja de aluminio y una fuente de alimentación de 500 W, por lo que está claro que el principal punto fuerte de esta caja es su calidad/precio, una caja especialmente diseñada para los usuarios que están buscando montar un ordenador económico y quieres ahorrarse el máximo dinero posible.

Esta caja no es apta para un ordenador gaming ni para una estación de trabajo, ya que son muchos los pequeños detalles de los que carece (como filtros de polvo, espacio para componentes grandes o para sistemas de ventilación de gran tamaño (como refrigeraciones líquidas de doble o triple ventilador), además de que no es muy robusta, y es que el aluminio del chasis es bastante fino, además de estar afilado).

Si lo que estamos buscando es montar un ordenador lo más barato posible (un procesador Intel o AMD de gama baja), para navegar por Internet o ver series en Netflix o vídeos en YouTube), sin duda esta caja nos permitirá ajustar al máximo nuestro presupuesto al tener una caja, que difícilmente podría ser más barata, y que incluye fuente de alimentación, por lo que no tendremos que destinar más parte del presupuesto a estos dos componentes.

Pros:

• Caja muy económica para los que tienen que montar un ordenador con un presupuesto muy ajustado.
• Ligera.
• Posibilidad de esconder los cables detrás de la placa base.
• Incluye fuente de alimentación Nox de 500 W.

Contras:

• No apta para un ordenador gaming o de gama alta.
• Detalles poco cuidados (como los bordes afilados o la bolsa que incluye los tornillos).
• Material no demasiado robusto.
• No hay espacio para componentes de gran tamaño.

Por todo ello hemos decidido dar a esta caja NOX LITE020 nuestro galardón de bronce.



Corsair da un giro de 180 grados con respecto a su última Carbide. Al menos respecto de la estética. Si bien la Carbide Spec Omega era una caja fiel sucesora de la Spec Alpha en la que las formas angulosas y agresivas eran la tónioca general, la Carbide 275R se caracteriza justo por lo contrario. Líneas rectas, estética totalmente sencilla, austera y, porque no decirlo, elegante.

ASPECTO EXTERNO. EL EMBALAJE

Poco nos vamos a detener en el embalaje si tenemos en cuenta que no cambia la estrategia de Corsair al respecto. Una caja de cartón neutro, con dibujos de la caja, características y algunas especificaciones de la misma. Eso sí, la caja, como es habitual, viene muy bien protegida para un transporte seguro y sin sobresaltos a la hora de recibir el chasis en nuestro domicilio.



Rodeada por dos grandes planchas de poliespan, el chasis se mantiene inmóvil dentro del embalaje. Además, el propio cristal templado viene perfectamente protegido con otra plancha más fina. Por último, el chasis viene envuelto dentro de una bolsa de plástico con el fin de evitar arañazos o rayones indeseables.

ASPECTO EXTERNO. EL EXTERIOR DE LA CAJA

La estética de la caja, como hemos dicho hace unos instantes, es totalmente cuadrada, lineal, sencilla y sin ningún detalle especial que llame la atención. Desde mi punto de vista, la elegancia se encuentra en la sencillez y es aquí en donde esta caja despliega todo su atractivo. Por otro lado los materiales acompañan y es que parece que Corsair se ha «abonado» al acero secc que ya utiliza en todas sus cajas de gama media y gama baja aunque con un cuidado que parece aluminio cepillado. Sin duda estos materiales dan a los chasis de Corsair una sensación de robustez fuera de toda duda.

Otra de las grandes novedades que Corsair y otros fabricantes de caja han añadido es la de poner cristal templado en el lateral de ventana. Un cristal que ocupa todo el lateral y dan ese plus de elegancia que muchos usuarios venían demandando. Eso sí, este lateral de cristal multiplica exponencialmente el peso de la caja que la hace difícil de transportar. El cristal se puede quitar sacando los cuatro tornillos de cabeza gorda que hay en cada esquina y que se pueden quitar con una llave allen que ya incorpora de serie Corsair con la caja.

En el lateral opuesto poco que decir. Una plancha de acero negro aunque, como decíamos anteriormente, la sensación de calidad es espectacular. La plancha posterior se puede quitar, sacando dos tornillos de cabeza gorada que pueden ser quitados sin necesidad de utilizar un destornillador.

El frontal de la caja es totalmente liso. Y en este caso está fabricado en plástico.  La superficie negra solamente destaca por el logo de Corsair que hay en la parte inferior de dicho frontal. La pregunta obligada es por donde entra el aire fresco del exterior siendo el frontal una de las principales zonas de entrada de aire en todos los chasis. El aire entra exclusivamente por los orificios longitudinales que Corsair ha abierto en los laterales delanteros de la caja, como podéis ver en la segunda foto. Esta estrategia la utiliza ya muy a menudo y desde hace mucho grandes fabricantes como Silverstone en sus cajas.

El frontal de plástico se puede extraer con gran facilidad y nos da acceso al gran filtro antipolvo que ocupa toda la parte delantera del chasis. Además podemos ver los tres huecos para instalar, si se desea, hasta tres ventiladores de 120 mm o incluso una refrigeración líquida de 360 mm.

La parte trasera no introduce ninguna novedad con lo que encontramos habitualmente. El hueco para la fuente de alimentación en la parte inferior, las habituales siete ranuras de expansión y en la parte superior el hueco para poder instalar un ventilador de 120 mm que sea capaz de extraer el aire caliente que se genera en el interior de la caja.

El detalle de Corsair, aunque sencillo, es bastante útil y es la posibilidad de poder mover el ventilador unos centímetros hacia arriba o hacia abajo en función de donde se instale el disipador de aire del procesador gracias a las cuatro ranuras que permiten ese juego al atornillarlo.

Vamos a la parte superior donde se vuelve a notar la sencillez de esta caja. Corsair renuncia a las típicas tapas de plástico que ayudan a esconder los ventiladores si optamos por poner los en la parte superior. Tan solo encontramos un filtro antipolvo tapando los huecos para los tres ventiladores de 140 mm que el fabricante nos deja incluir.

En la tercer foto podéis ver que el fabricante deja un hueco entre el final de los ventiladores y el tope que impone el final de la caja. Este hueco tiene más importancia de la que parece porque evita que el ventilador pegue con la parte superior de la placa cuando la instalemos y evita el gran problema de las interferencias ventiladores-placa de las que muchos chasis, incluso modernos, adolecen.

Por cierto, un detalle muy interesante es que los filtros antipolvo que Corsair monta en la parte frontal y superior de su Carbide 275R están montados mediante un sistema de imanes que permiten quitarlos y ponerlos con suma facilidad. Sin duda un detalle de agradecer; el acceso es sencillo, por un lado, y además son fáciles de quitar para lavarlos cuantas veces queramos.

Por cierto, los botones y conexiones frontyales de la caja se encuentran en la propia parte superior de la misma con lo que el acceso para el usuario es sumamente sencillo. De izquierda a derecha podemos encontrar el botón de power, el botón de reset, los conectores para micrófono y auriculares ya habituales en todas las cajas y dos puertos USB 3.0. Los puertos USB 2.0 ya tienden a desaparecer en todas las cajas, como era de esperar.



Terminamos el análisis externo yendo a la parte inferior de la caja donde encontraremos el tercer filtro antipolvo justo a la altura donde la fuente de alimentación se asienta en la caja. En este caso no va mediante imanes pero si se mete en un rail que también hace muy sencilla su extracción y lavado.

Además, si os fijáis, Corsair opta por poner las cuatro patas en forma circular tradicionales con terminaciones en goma para conseguir la estabilidad de la caja y evitar las fatídicas vibraciones de la caja cuando el sistema está en funcionamiento.

EL INTERIOR DE LA CAJA

El interior es bastante amplio y bastante diáfano, facilitando, desde el principio, el montaje de sistemas ATX sin el más mínimo inconveniente. Y decimos ATX porque estamos ante una Mid-Tower o lo que es lo mismo, un chasis que no soporta ni E-ATX ni, por supuesto, XL-ATX.

Sin duda presenta las mismas señas de identidad de la gran mayoría de las cajas de Corsair en su interior aunque esta presenta una peculiaridad que no muchas cajas de Corsair de gama media presentan y es que separa perfectamente la zona donde descansa la fuente de alimentación del resto gracias al carenado que le han puesto a la caja.

Con la vista que os hemos puesto más arriba no podemos ver el espacio que tenemos para poder instalar una fuente de alimentación de gran longitud, pero si damos la vuelta a la caja y la vemos desde el lado contrario podemos observar que el espacio, si bien se antoja un poco justo con la jaula de discos de 3,5″, quitando dicha jaula no tendríamos ninguna limitación.

Si os fijáis en la foto de abajo, el carenado ya lleva su hueco (con su correspondiente protección de goma) para poder pasar los cables de la fuente si no son lo suficientemente largos para pasarlos por detrás de la caja. Además, el carenado presenta una rejilla en forma de «nido de abeja» para facilitar el flujo de aire caliente de la fuente de abajo a arriba. Si no fuera por ese escape de aire caliente, el calor concentrado dentro de la zona de asentamiento de la fuente podría ser fatal para la propia fuente.

Si nos fijamos en el frontal de la caja desde el interior, podemos ver con más claridad la posibilidad de instalar 3 ventiladores de 120 mm o un radiador de 360 mm gracias al corte que tiene el carenado justo en la parte delantera de la caja.

Corsair incluye de serie un solo ventilador de 120 mm de los tres que se pueden instalar.

La caja presenta el hueco ya habitual para poder cambiar el backplate de un disipador sin necesidad de quitar la placa y ademas presenta los huecos necesarios para poder facilitar la gestión de cables mandando dichos cables a la parte posterior de la caja.

Y la parte superior, como os decía cuando hablábamos del análisis externo, permite la instalación de radiadores de hasta 360 mm sin problemas.

En la parte trasera se sitúa el segundo ventilador que Corsair pone de serie y se puede mover con cierta holgura gracias al carril que ha diseñado Corsair.

Si damos la vuelta a la caja y hacemos una vista de la parte posterior podemos ver, en la parte inferior, la jaula para dos discos de 3,5″ que, como en todas las creaciones de Corsair, es totalmente extraible y podría facilitar la instalación de fuentes de gran longitud.

La jaula contiene las dos bandejas que se pueden sacar para instalar el disco de 3,5″ con total sencillez y por supuesto con un sistema de instalación sin tornillos.

Justo por encima del carenado, tenemos las dos bandejas para discos de 2,5″. La sencillez de la instalación de estos discos es una tónica general en los chasis de Corsair que ya utiliza el sistema de forma habitual en todas sus cajas.

Por cierto, la caja de los accesorios está dentro de una de las bandejas y nos incluye toda la tornillería necesaria para poder instalar un equipo completo dentro de la caja y, por supuesto, nos sobrarían tornillos. Si bien es cierto que poco más nos facilita Corsair excepto dichos tornillos y algunas bridas para mejorar la gestión de cables.

Quizás echamos de menos un detalle tan sencillo como el de etiquetar las bolsitas con el uso para el que estaría destinado cada juego de tornillos.

CONCLUSIÓN

La estética sencilla y elegante, el uso de materiales muy bien trabajados y un diseño cuidado, hacen de esta caja una muy buena opción por precio y por facilidad de montaje como una muy buena opción para aquellos que quieran montar soluciones ATX.

Reconozco que la estética es importante y hace inclinar la balanza en muchas ocasiones en función del gusto de quien escribe estas líneas. En mi caso en particular, este tipo de cajas sobrias, cuadradas y fabricadas a la antigua usanza le dan un toque de elegancia al chasis que no le dan las formas agresivas y angulosas de otras creaciones como la Carbide Spec Omega; pero esto es lo verdaderamente bonito del diseño y la estética que, desde el punto de vista desde el que se mire, podemos concluir que una caja recibe el apelativo de «bonita» o no.

En cuanto al tema de la gestión de cables, los huecos que Corsair ha abierto en la caja son más que suficientes pero, una vez más, el espacio en la parte posterior de la caja se nos hace muy justa para albergar todo el cableado de un sistema a no ser que forcemos un poco la colocación de los cables.

La eliminación de funcionalidades que ya no se utilizan habitualmente es otra de las ventajas que Corsair explota; bien sea por la ausencia de las bahías de 5,25″ o por la cada vez menor capacidad de las jaulas para poner discos mecánicos de 3,5″ hacen de esta caja una caja que se está sabiendo adaptar a los nuevos tiempos de la inexistencia de lectores de CD/DVD o de la irrupción en el usuario de los discos M.2 o discos de estado sólido en general.

Todo esto además dentro de un precio que está al alcance de muchos bolsillos y que, en principio, no supondría un desembolso superior a los 100 euros.

VENTAJAS

• Una elección de materiales muy cuidada incluyendo el panel lateral de cristal templado
• Una estética discreta y elegante
• La separación entre la zona de la fuente y la placa
• Inclusión de filtros en la parte frontal, inferior y superior de la caja

INCONVENIENTES

• Se agradecería un mayor espacio en la parte posterior para la gestión del cableado
• No compatible con placas E-ATX o XL-ATX

Bajo el eslogan “Unplug and play” (desconecta y juega), el conocido fabricante Corsair anunció durante el CES 2018 una amplia gama de periféricos Gaming inalámbricos que incluyen, entre otras cosas (y os mostraremos nuestro análisis de todas) su primer ratón sin cables y una alfombrilla que proporciona carga inalámbrica utilizando el protocolo Qi. En el día de hoy os presentamos nuestro análisis de estos dos productos, diseñados para funcionar en tándem, el Corsair Dark Core RGB SE, y la alfombrilla MM1000.

Ya resultaba raro que, con la experiencia que Corsair tiene en el mercado de periféricos, no hubiera lanzado hasta ahora más productos inalámbricos que auriculares. La llegada se ha hecho esperar pero con motivo, porque Corsair ha querido hacerlo por la puerta grande presentando no un simple ratón inalámbrico, sino uno con el que de verdad podremos olvidarnos completamente de los cables puesto que para recargar su batería tan solo tendremos que contar con la propia alfombrilla MM1000 que analizaremos hoy junto con el ratón, pues permitirá que carguemos la batería solo colocando el ratón encima de un punto específico que proporciona carga inalámbrica Qi.

Corsair pone toda la carne en el asador

Esta es, desde luego, la gran novedad de estos productos, pero no es lo único bueno que proporcionan. Corsair ha puesto toda la carne en el asador, y además de lo que ya os hemos contado de la carga inalámbrica ha creado el Dark Core RGB SE de manera que podremos escoger si queremos conectarlo mediante Wireless a 2.4 Ghz o directamente por Bluetooth; en ambos casos, el fabricante asegura que el ratón tiene una latencia mínima (1 ms) y que por lo tanto nos proporcionará el mejor rendimiento en juegos.

Además de esto, el ratón está equipado con el mejor sensor óptico del fabricante que cuenta con una sensibilidad máxima de 16.000 DPI, por supuesto configurables desde el software CUE de la marca. También configurable es su iluminación RGB y, otra de las novedades, también podremos cambiar el lateral derecho del ratón de manera física pues cuenta con dos agarres con enganche magnético para que podamos poner el que más nos guste.

Finalmente, a destacar -ya hablando de la alfombrilla MM1000- que Corsair ha pensado en todo, y ésta además del punto de carga Qi incluye accesorios para poder cargar cualquier tipo de teléfono móvil (incluye accesorios para conexión micro USB, Lightning (Apple) y USB Type-C), de manera que mientras jugamos podremos cargar nuestro teléfono móvil de manera sencilla y rápida incluso aunque éste no tenga carga inalámbrica Qi. Todo un detalle.

CARACTERÍSTICAS TÉCNICAS

Dark Core RGB SE

Como indicábamos al principio, este ratón está diseñado para funcionar tanto mediante conexión inalámbrica a 2.4 Ghz como a través de Bluetooth con dispositivos compatibles (como un Mac, por ejemplo), en este caso Bluetooth 4.2 LE de bajo consumo. También, por si acaso, podremos utilizar el dispositivo con el cable USB incluido (y que a su vez cargará la batería), aunque como ya hemos mencionado antes tiene un módulo de carga inalámbrica Qi que no solo es compatible con la alfombrilla MM1000, sino con cualquier otra base de carga Qi.

La batería de litio que incorpora el Dark Core RGB SE en su interior permite jugar durante 16 horas (según el fabricante) si tenemos puesta la iluminación, y hasta 24 horas si la apagamos, un tiempo más que considerable teniendo en cuenta que tiene 1000 Hz de polling rate, o en otras palabras, 1 ms de tiempo de respuesta, ideal para Gaming. Cuenta con un sensor óptico PixArt PMW3367 de hasta 16.000 DPI, configurable mediante el software CUE en saltos de 1 en 1, permitiendo una personalización al milímetro.

Para terminar, cabe destacar el hecho de que Corsair ha instalado un total de nueve botones personalizables en el ratón: clic izquierdo, derecho y central (rueda de scroll), dos más en la zona del clic izquierdo, y tres en el lateral izquierdo. El lateral derecho no tiene nada (salvo el lateral intercambiable para cambiar el agarre como mencionamos antes), por lo que lógicamente éste es un ratón diseñado para usuarios diestros.

MM1000

Estamos ante una alfombrilla de dimensiones medianas y con superficie sólida micro texturizada que asegura un óptimo desplazamiento de cualquier ratón y una elevada durabilidad -en comparación con las tela-. Pero la particularidad de esta Corsair MM1000 es, como hemos indicado antes, que en una de las esquinas cuenta con un punto de carga Qi, de manera que con solo situar el ratón Dark Core RGB SE o un smartphone compatible con carga Qi, recargaremos su batería sin necesidad de cables.

Ahora bien, ya mencionamos antes que la alfombrilla incluye una serie de adaptadores por si nuestro smartphone no tiene protocolo de carga Qi, incluyendo micro USB, Lightning y USB Type-C reversible. Colocaremos el adaptador encima del punto de carga Qi, y éste lo conectaremos al smartphone para cargar cómodamente su batería. Es capaz de dar hasta 7 vatios de potencia desde el punto Qi, y hasta 3.5 vatios con el adaptador.

Hay que reseñar, cosa rara en los tiempos que corren, que la MM1000 no es una alfombrilla con iluminación RGB, y eso que necesita -ojo al dato- dos puertos USB 3.0 para funcionar (y para dar tensión a la carga de baterías, claro). Cuenta con un puerto USB 2.0 passthrough con tensión que nos puede servir perfectamente para enchufar por ejemplo el receptor inalámbrico del ratón, o un pendrive USB sin problemas. Cuenta con un LED que en este caso es solo indicador de estado.

ANÁLISIS EXTERNO

Vamos a comenzar primero con el ratón. Viene embalado en la habitual caja de cartón blando que el fabricante utiliza en todos sus periféricos de tamaño pequeño o mediano, de fondo negro y en cuya cara principal podemos ver una imagen del producto acompañada de sus principales características resumidas.

En la parte posterior encontramos el habitual croquis mostrando las partes del dispositivo, dejando para los laterales un resumen un poco más extenso de sus cualidades.

La cara frontal se abre en forma de libro, mostrando más características en la zona izquierda y el propio ratón, tras un plástico transparente, en la parte derecha.

Vamos a comenzar, como siempre, con los accesorios que se incluyen en el paquete. En este caso tenemos un manual de instrucciones bastante extenso para empezar.

También se incluye un cable mallado con conector USB Type-A por un lado (para el PC) y micro USB por el otro (para el ratón o el adaptador), un adaptador en el que podremos conectar este cable por un lado y el receptor USB por otro, el propio receptor y un lateral adicional.

Aquí tenéis los conectores del cable y el adaptador.

Aquí el receptor de reducidas dimensiones.

Y aquí el lateral, con enganche magnético y con pie de teflón para colaborar en un óptimo deslizamiento del ratón.

Vamos ahora sí con el ratón. Aquí lo tenéis en una vista a tres cuartos (y tened en cuenta que de serie viene con el lateral derecho “liso” montado).

En esta vista superior podemos ver el diseño ergonómico para diestros, con el logo de Corsair en la palma que, por cierto, en este caso han decidido poner una superficie rugosa pero redondeada.

En el frontal podemos ver los dos botones de clic izquierdo y derecho mas la rueda del scroll, así como los dos botones adicionales que el fabricante ha dispuesto en línea, justo a la izquierda del botón de clic izquierdo. De igual manera, tenemos otro botón detrás de la rueda del scroll que, de manera predeterminada, sirve para cambiar de perfil, pero que por supuesto podremos configurar como nos venga en gana.

El lateral izquierdo de este ratón tiene bastante que ver. Encontramos los botones laterales bastante amplios, casi en forma de semicírculo, bordeando un botón en el centro. Son los dos botones habituales de navegación pero con una forma completamente distinta, y el botón del centro es el conocido como Sniper, para bajar la resolución solo mientras lo mantenemos pulsado. No obstante, evidentemente esto también es configurable. En esta parte izquierda tenemos inserciones de goma para mayor comodidad y una extensión lateral para apoyar el dedo pulgar de la mano derecha.

El lateral izquierdo está vacío, pero como decíamos antes es porque el lateral intercambiable que viene de serie es este. Lógicamente podemos sacarlo (solo tirando de él ya que es magnético) y colocar el otro que vimos entre los accesorios.

Vamos a la parte inferior, donde encontramos el sensor rodeado de un gran número de generosas patas de teflón deslizante que aseguran movimientos casi sin rozamiento en cualquier superficie. También tenemos dos interruptores deslizantes: uno para encender y apagar el ratón y otro para cambiar entre modo 2.4 Ghz y Bluetooth.

Aquí podéis ver esta zona central más de cerca.

Por supuesto, en la parte delantera tenemos también el conector micro USB de rigor, que aunque el ratón sea inalámbrico y cuente con carga Qi nos servirá, si lo necesitamos, tanto para usar el ratón con cable como para cargar la batería.

Por cierto, que en el lateral izquierdo también tenemos tres LEDs multicolor que nos servirán tanto para ver el estado de carga de la batería como el perfil seleccionado (luego en software podremos configurar qué combinación de luz y color queremos ponerle a cada perfil para identificarlo fácilmente).

Para terminar con el ratón, aquí tenéis algunas imágenes que muestran su iluminación, que consiste en la rueda del scroll, el logo de Corsair de la palma, la zona del botón Sniper y dos líneas en los lados.

Vamos con la alfombrilla, la Corsair MM1000. Viene embalada en una caja de considerables dimensiones, fabricada con cartón semi rígido de color negro y en la que, como es habitual, encontramos una imagen del producto en la cara frontal, un croquis en la trasera, y sus principales bondades en forma de iconos en el lateral.



En el interior tenemos directamente el producto, protegido por una estructura de plástico.

Vamos con los accesorios. Se incluyen los habituales folletos de garantía y manual de instrucciones y, por primera vez en este fabricante (que yo haya visto), otro folleto adicional de seguridad y cumplimiento con normativas.

También se incluye, como vimos al principio, un adaptador para poder utilizar la base de carga Qi con teléfonos móviles, y se incluye conector micro USB (de seri), Lightning y USB Type-C.

Aquí podéis ver el adaptador con el conector Lightning puesto.

Aquí tenéis la Corsair MM1000. Lo primero que llama la atención el dispositivo es su peso, en gran parte por el grueso cable que sale de la zona superior izquierda.

El cable termina en dos conectores USB Type-A, uno 2.0 y otro 3.0, y si os fijáis tienen un grosor bastante diferente. El USB 3.0 es para el USB Passthrough de la MM1000, mientras que el 2.0 es para la carga Qi. Recordemos que esta alfombrilla no tiene iluminación.

Aquí la tenéis un poco más de cerca. La superficie es dura y micro texturizada, para asegurar un óptimo deslizamiento de cualquier tipo de ratón.

En la esquina superior derecha tenemos serigrafiados una serie de círculos que nos indican la posición de la base de carga Qi. Es ahí donde deberemos de poner el ratón o el smartphone para que se cargue su batería.

En la esquina superior izquierda tenemos un cabezal con un LED que servirá para indicarnos el estado de carga. Si parpadea muy rápido es que el dispositivo cargando está mal conectado; si parpadea despacio es que se está cargando perfectamente, si se queda encendido fijo es que el dispositivo está perfectamente cargado y, lógicamente, si está apagado es que no hay nada cargándose.

En la parte trasera de esta zona encontramos la salida del cable y el puerto USB 3.0.

Damos la vuelta a la alfombrilla y vemos que toda su base está cubierta por una estructura de goma anti deslizante con “puntitos” para un mejor agarre a la mesa.

Aquí podéis verlo un poco más de cerca.

Vistos los productos, es hora de ponerlos a prueba. Vamos allá.

TESTEO

Corsair Dark Core SE RGB + MM1000: prueba de carga Qi

Vamos a comenzar probando la carga, dado que este ratón y alfombrilla que estamos analizando en el día de hoy están pensados para funcionar en tándem; gracias a la carga Qi inalámbrica de la MM1000, técnicamente nunca necesitaremos el cable para utilizar el Dark Core SE RGB, ya que con solo colocarlo encima de la base de carga Qi, su batería se recargará sin inconvenientes. Además, el USB 3.0 que proporciona nos vale perfectamente para el receptor inalámbrico del ratón.

Como indicábamos antes, la luz se enciende para indicarnos al estado. Por cierto que a este respecto he de mencionar que cuesta bastante encontrar la posición óptima del ratón para que cargue correctamente, aunque supongo que será cosa de pillarle el punto y acostumbrase.

El propio ratón, por cierto, también nos indica mediante los LED de su lateral izquierdo que se está cargando (de hecho toda la iluminación del ratón pega un “flash” aunque éste esté apagado para indicarnos que ha comenzado a cargar).

Tal y como decíamos antes, esta base de carga Qi nos vale también para smartphones compatibles, y para los que no se incluyen accesorios. Por ejemplo en nuestro caso, conectamos un iPhone 7 Plus con el adaptador Lightning incluido y carga perfectamente.

Por cierto que el propio adaptador tiene una luz para indicarnos el estado, si bien es cierto que en este caso es bastante más sencillo ubicarlo sobre el punto correcto de la alfombrilla para que la carga vaya bien.

El software

A estas alturas ya conocemos muy bien el software del fabricante, Corsair Utility Engine, así que como de costumbre vamos a ver solo las particularidades del ratón. Cabe mencionar que, en este caso, la alfombrilla MM1000 no utiliza el software (¿para qué, de todos modos?).

Como siempre, desde la pantalla principal tendremos acceso directo a todos los periféricos compatibles de la marca que tengamos conectados.

En las opciones avanzadas podremos, en este caso, comprobar el nivel de carga de batería, activar un icono en la barra de tareas precisamente para ver este nivel de carga, y configurar el modo ahorro de batería y el tiempo de inactividad antes de que pase al modo suspensión.

Entramos en materia. En la parte de acciones es donde podremos asignar la acción que queramos a cada uno de los botones del dispositivo. Podemos configurar en total 8 de los 9 botones (todos menos el clic izquierdo).

Aquí podéis ver un ejemplo donde he configurado y asignado diferentes macros diseñadas para el Final Fantasy XIV: Stormblood.

En el apartado de efectos de iluminación podremos, como siempre, configurar los colores y efectos en cada una de las tres zonas del dispositivo.

En el apartado DPI podremos configurar la sensibilidad del ratón, en un máximo de tres saltos de DPI (mas el Sniper). También aquí podremos asignar colores específicos en los tres LED del lateral izquierdo a cada modo.

Finalmente, en el apartado rendimiento podremos configurar parámetros tales como el ajuste de ángulo, altura de elevación, y un sistema de mejora de la posición de puntero (para cuando lo levantamos de la alfombrilla) aprovechando que el sensor es óptico.

Por cierto, que por supuesto podemos crear perfiles diferentes y, lo mejor de todo, asociarlos a aplicaciones concretas. Por ejemplo, la configuración de macros para el FFXIV que os enseñé antes la tengo configurada solo para que funcione así cuando tengo el juego abierto y en primer plano. Fuera del juego, el ratón funcionará de manera automática con el perfil predeterminado.

Si conectáramos el ratón por USB directamente al PC en lugar de tenerlo en modo inalámbrico, el software nos mostraría también la opción de Surface Calibration, mediante la que el sensor óptico analizará la superficie de la alfombrilla para ofrecer el mejor rendimiento posible.

Corsair Dark Core SE RGB y MM1000: experiencia de uso

Antes de contaros de primera mano qué tal funciona el ratón, queremos enseñaros el test habitual que nos va a servir para medir, de manera bastante precisa, la frecuencia de refresco del dispositivo. Hacemos esto porque generalmente los ratones inalámbricos, aunque anuncien que cuentan con un polling rate de 1000 Hz (1 ms), en realidad eso es solo si están conectados por cable y, si los utilizamos en modo inalámbrico, su frecuencia de refresco baja y bastante.

En el caso del Corsair Dark Core SE RGB esto no sucede ni en modo 2.4 Ghz ni en modo Bluetooth, pues en ambos casos nos entrega un polling rate muy próximo a los 1000 Hz prometidos (Nota: nunca ningún ratón llega a 1000 Hz ni por cable, por experiencia el máximo que he visto ha sido 992 Hz).

Ahora sí, vamos con las impresiones del ratón. El Dark Core SE RGB se mueve por la superficie de la MM1000 de manera óptima, con una mínima fricción, si bien es cierto que en las primeras horas de uso sí que noté que hacía algo de ruido por el rozamiento. No obstante, la superficie micro texturizada de la MM1000 fue desgastando un poco las patas teflón del ratón, nivelándolas, y tras un rato de uso dejó de hacer ese ruido al moverlo.

En cuanto a la ergonomía, he de decir que yo soy un usuario con manos grandes y agarre de tipo garra (como bien sabréis porque siempre lo repito, pero conviene recordarlo), por lo que la forma ergonómica del Dark Core SE RGB no es óptima para mí (me van más los ratones simétricos para mi estilo). Sin embargo, desde el primer momento el ratón me resultó bastante cómodo, personalmente prefiriendo el lateral derecho plano que el de las “alas”.

Eso sí, un contra que he encontrado, incluso esforzándome en sujetar el ratón a modo palma, fue el botón lateral de ir hacia delante (el que está más próximo al borde del ratón). El botón de ir hacia atrás es muy cómodo gracias a su tamaño, y el botón Sniper tiene una posición simplemente perfecta; sin embargo, para pulsar el otro botón lateral tenía que forzar un poco la posición de la mano, haciendo que pulsarlo me obligara a mover el ratón sin querer. En cuanto a los dos botones de la zona del dedo índice (clic izquierdo) he de decir que, si bien a veces los pulsaba sin querer, es cuestión de costumbre pues pasadas unas horas utilizando el ratón dejé de tener ese problema. Es evidente que un ratón nuevo, y más aquel con botones adicionales a los que no estamos acostumbrados, necesita un tiempo de adaptación.

Eso sí, el rendimiento del ratón es impecable en todo tipo de situaciones, ya sea jugando a juegos tipo DPS donde hace falta una gran precisión como en títulos MOBA como el League of Legends, donde estamos “machacando” los botones y moviendo el cursor de manera vertiginosa de un lado a otro. En títulos tipo MMO (Final Fantasy XIV), se comporta igualmente muy bien, ejecutando las macros al instante y, cosa que no ocurre en otros ratones, cambiando de perfil al momento; de hecho, incluso si “tabuleamos” (ALT + TAB) para cambiar momentáneamente de aplicación, el perfil cambia y vuelve a ponerse en el del juego en cuanto volvemos a este.

CONCLUSIÓN

Corsair ha querido dar un paso más allá en la tecnología inalámbrica (con la iniciativa que han denominado unplug & play), creando no solo el que es su primer ratón inalámbrico, sino además un pionero en el mercado que, en combinación con la alfombrilla MM1000, hace que nunca más volvamos a necesitar cables, ni siquiera para cargar la batería. El Corsair Dark Core SE RGB es, desde luego, un excelente estreno del fabricante en el mundo wireless.

Esto, aunado al hecho de que estamos ante un producto de indudable gama alta por prestaciones y calidad de construcción, hacen que la combinación del Dark Core SE RGB y la MM1000 sean sin duda algo muy deseado por los amantes de las mesas ordenadas y sin cables (entre los que me incluyo). Eso sí, hay que tener en cuenta que el precio del ratón es de unos 110 euros (dependiendo de la tienda) que, en realidad, no está tan mal teniendo en cuenta sus características, pero lo que tiene un precio bastante elevado es la MM1000, pues su PVP recomendado es de 79,90 euros. En resumen, si quieres el “pack” tendrás que gastarte en torno a 190 euros, y no es poca cosa.

PROS:

• Excelente rendimiento.
• Total libertad sin cables, ni siquiera para cargar la batería.
• Estéticamente me parece muy bonito.
• Alfombrilla con carga Qi para cualquier dispositivo (accesorios incluidos).
• Amplísima capacidad de personalización.
• Dos laterales intercambiables.
• USB 3.0 Passthrough en la MM1000.

CONTRAS:

• El botón de navegación adelante es incómodo.
• Alfombrilla sin iluminación (ya que tiene dos USB no habría estado de más).+
• Precio (el conjunto son 180-190 euros).

Por todo ello, no podemos sino recomendar este nuevo kit inalámbrico de Corsair tanto por su rendimiento como por su diseño, y darle nuestro galardón de Platino.

Los gustos de cada usuario son muy diferentes, sobre todo a la hora de montar su propio ordenador. Mientras que a muchos usuarios les gusta, por ejemplo, tener una caja con laterales transparente de manera que se pueda ver el interior del ordenador (interior cada vez más iluminado debido a la gran cantidad de ventiladores y componentes con luces RGB), para otros usuarios lo más importante es el minimalismo y lo modesto, buscando una caja sobria y que nos ofrezca una correcta ventilación de los componentes del equipo, un espacio suficientemente amplio para poder colocar, sin problemas, todo tipo de hardware (incluso las tarjetas gráficas más grandes) y, sobre todo, que, a la vez que todos los componentes estén refrigerados que aísle lo mejor posible el ruido para poder tener un entorno lo más silencioso posible.

Si somos de este último grupo, la Antec P110 Silent es, sin duda, una caja que no nos defraudará.

Antec P110 Silent, donde lo más importante es el silencio

Como se indica en su página web, la Antec P110 Silent es sinónimo de silencio y calidad de los componentes (y qué mejor forma de saber esto que sus más de 13 Kg de peso, vacía). Esta caja de gama alta viene fabricada principalmente en aluminio y acero, aislando prácticamente todos los componentes de la caja para que cuando encendamos el ordenador este sea lo más silencioso posible.

Como vamos a ver más adelante, esta caja viene por defecto con dos ventiladores de este fabricante, además de ofrecernos 2 puertos USB 3.0, un puerto HDMI frontal para VR y conexiones jack para cascos y micrófono, y un led blanco en el frontal con el logotipo de Antec que se ilumina cuando tenemos encendido nuestro ordenador.

Especificaciones técnicas de la Antec P110 Silent

La caja Antec P110 Silent nos va a permitir colocar hasta 3 ventiladores de 120mm (o dos de 140) en la parte frontal, dos de las mismas características en la parte superior y uno de 120mm en la parte trasera de la misma. Además, como hemos dicho, cuando compramos la caja recibimos también dos ventiladores de 120mm marca Antec, uno en el frontal y otro en la parte trasera (que luego podremos colocar donde queramos).

Esta caja no es precisamente pequeña (algo que es de agradecer, sobre todo si tenemos gráficas de gama alta), y es que sus dimensiones son 489 mm de profundidad, 230 mm de ancho y 518 mm de alto.

El panel frontal de la Antec P110 Silent está fabricado con aluminio de 0.8 mm, mientras que los paneles laterales son láminas de 1 mm de acero con una malla de tela aislante en la parte interior.

En la parte trasera nos encontraremos con un total de 8 puertos PCI-e horizontales, y dos puertos verticales para tarjetas VGA, además de encontrarnos en el interior con un soporte para sujetar las pesadas gráficas modernas y reducir la tensión de los componentes dentro del equipo.

Esta caja cuenta con dos espacios dedicados para unidades SSD de 2.5 pulgadas y 6 bahías para colocar el resto de discos duros o SSD, tanto de 2.5 pulgadas como de 3.5 pulgadas. Eso sí, debemos tener en cuenta que no cuenta con ninguna bahía 5 1/4 para lectores o grabadores de discos ópticos (aunque hoy en día es raro necesitar uno).

El tamaño máximo de los componentes que podemos meter es:

• Altura del ventilador de la CPU: 165mm.
• Longitud máxima de la GPU (tanto vertical como horizontal): 390mm.
• Longitud máxima de la fuente de alimentación: 200mm.

Como hemos dicho, los dos puertos USB 3.0 y el puerto HDMI preparado para VR son también algunas de las grandes características de esta caja, que os vamos a analizar a continuación.

Análisis externo de la Antec P110 Silent

Esta torre viene dentro de una caja de cartón, como es de esperar. En esta caja de cartón vamos a poder ver impresa una imagen de la torre, otra de todos los componentes, y las diferentes especificaciones de la misma en distintos idiomas.

Cuando abrimos la caja y vamos a sacar la torre, lo primero que vemos es que viene correctamente embalada y protegida. Los cartones de los lados están muy bien acolchados para protegerla de cualquier golpe durante el transporte, y además viene envuelta dentro de una bolsa para protegerla de arañazos y de suciedad que pueda estropear la primera impresión al abrir esta nueva torre para nuestro ordenador.

Sacarla de la caja puede resultar un poco complicado debido al tamaño, y, sobre todo, al peso de la misma. Además, dado el tamaño de la caja, debemos tener espacio suficiente para poder sacarla de la caja de cartón y colocarla, por ejemplo, en una mesa. Los tornillos que sujetan los laterales sobresalen del mismo, por lo que podemos tumbarla en una mesa, en un principio, sin que pase nada. De todas formas, lo ideal es no tumbarla con los laterales puestos para evitar rallarlos.

La torre es muy estable, tanto por su peso como por las 4 patas de goma que tiene en su parte inferior, por lo que no deberíamos tener problemas en caso de moverla o si una vez colocada con nuestro ordenador dentro la golpeamos sin querer.

En el frontal, los puertos USB 3.0, el puerto HDMI para VR y los jack de audio HD, sin duda, le aportan a la caja todo lo necesario para disfrutar al máximo de todo tipo de contenido multimedia.

Análisis interno de la Antec P110 Silent

Un detalle de agradecer es que todos los tornillos de la caja Antec P110 Silent (sin contar los de los componentes del equipo) se pueden desatornillar con la mano. De todas formas, antes de ver el resto de la torre por dentro vamos a ir quitando las distintas piezas que dan forma a la caja, empezando por las tapas de la parte superior de la torre, tapas imantadas que nos van a permitir abrir los conductos de ventilación superiores de la torre, o mantenerlos cerrados para un menor ruido.

También vamos a quitar el frontal de la torre. Para ello, simplemente agarraremos de la parte inferior de la misma y tiraremos hacia afuera. Puede estar un poco duro, pero es que los enganches son de metal, lo que nos brinda la seguridad de que no se van a romper.

Quitando este frontal vamos a poder acceder al gran filtro anti-polvo frontal (sujeto con imanes a la torre) y al led encargado de iluminar el logotipo de Antec.

A continuación, quitaremos los laterales de la torre quitando con la mano los 4 tornillos que lo sujetan a la misma. Como ya hemos dicho, estos paneles laterales son de acero, por lo que tienen un peso considerable. Debemos sujetarlos bien mientras quitamos los tornillos si no queremos que se caigan al suelo.

Como podemos ver en una de las fotos anteriores, estos paneles laterales llevan por dentro una tela aislante de ruido para hacerlos más silenciosos.

Echando un vistazo al interior de la caja vamos a poder ver, por un lado, una chapa que nos permite meter los cables por detrás de la torre y sujetarlos, y que cuenta con el soporte para la GPU. También podremos ver dos chapas ancladas en la parte inferior (en el compartimento de la fuente) que nos permiten colocar 4 discos duros o unidades SSD (según nuestras necesidades). Por detrás, veremos un hueco para otros dos discos duros o unidades SSD, y un compartimento específico para SSD de 2.5 pulgadas.

Como podemos ver, la Antec P110 Silent está dividida principalmente en dos partes, la superior, donde irá la placa base y todos los componentes, y la inferior, separada, donde irá la fuente de alimentación. En este compartimento inferior vamos a poder encontrar, por un lado, los filtros de polvo para la parte superior de la torre (filtros imantados también) y una caja con los tornillos y bridas de velcro y una guía de montaje.

En cuanto a los cables nos vamos a encontrar con un cable HDMI, que llevaremos a la parte inferior para conectarlo a nuestra GPU, el conector de los puertos USB 3.0 que tendremos que conectar a la placa base, conector de los pines de Power y HD Audio (para la placa también) y un molex para la iluminación del logo de Antec.

Excepto la parte trasera de la torre (que debería ser para extraer aire), el resto de ranuras cuentan con su correspondiente filtro de polvo, por lo que con el paso del tiempo, el interior de la torre debería permanecer relativamente limpio, y solo deberíamos tener que abrir y limpiar la torre cuando queramos realizar ciertas tareas de mantenimiento del equipo, como cambiar la pasta térmica o algún componente.

Montaje del ordenador en la caja Antec P110 Silent

El montaje del ordenador en la Antec P110 Silent es bastante sencillo, tanto por las detalladas instrucciones (muy útiles para saber qué tornillo utilizar para cada componente) como por la amplitud interna de la misma, que nos permite trabajar cómodamente dentro de la caja, colocar los componentes sin problemas, y llevar los cables por detrás de la placa para ocultarlos de la vista y mejorar así los flujos de aire internos.

A la hora de colocar los discos duros, como ya hemos explicado, tenemos 3 sitios para hacerlo. Si vamos a conectar SSD, lo mejor es colocarlos en la parte trasera de la caja, en su compartimento correspondiente, para no ocupar innecesariamente ninguna de las ranuras de 3.5 pulgadas (y pudiendo, además, sacar estos comportamientos si no los vamos a utilizar). Si tenemos discos de 3 pulgadas y media, entonces podemos colocarlos en el apartado que hay detrás, donde la fuente de alimentación, o en los dos compartimentos de encima de ella.

Para reducir vibraciones, dentro del paquete de los tornillos encontraremos gomas que debemos poner junto a los tornillos de los discos duros (en los SSD, al no tener discos ni elementos mecánicos, no hace falta).

Esta torre tiene mucho espacio para permitirnos esconder correctamente los cables para que el montaje sea lo más limpio posible, sin embargo, para poder hacer esto es necesario tener una fuente de alimentación con los cables lo suficientemente largos como para poder llevarlos por donde nosotros queramos. A diferencia de otras cajas, la posición de los discos de esta nos permite dejar los cables completamente ocultos no teniendo que llevarlos, por ejemplo, al frontal.

Testeo

Como ya hemos dicho, la Antec P110 Silent viene con dos ventiladores (de marca Antec, como es obvio), ventiladores muy silenciosos que, por supuesto, hemos dejado en la caja (concretamente uno delante para introducir aire y uno detrás para expulsar el aire caliente).

El montaje de todos los componentes dentro de la caja es muy cómodo gracias a su amplitud y a que prácticamente todos los elementos se pueden quitar (como el panel organizador de cables, el soporte de la gráfica o la bahía para discos duros) de la parte inferior. Lo único que puede resultar complicado es poner el frontal de la caja cuando lo quitamos, y no porque sea difícil como tal, sino más bien porque al tener el LED del logo de la caja, puede que tengamos un poco más de miedo al ponerlo de no estropear nada.

Quitando ese detalle, la verdad es que prácticamente nada ha tenido una especial dificultad a la hora de conectarlo al ordenador, aunque ordenar y organizar los cables sí que lleva su tiempo (pero tanto en esta como en cualquier otra caja). Las distancias entre componentes son las correctas, por lo que, aunque tengamos una fuente de alimentación de gama baja, como es nuestro caso, los cables llegarán perfectamente.

A continuación podemos ver cómo brilla el LED en la total oscuridad.

Los componentes que hemos montado nosotros en la caja han sido:

• CPU: Intel Core i5 4670K.
• Placa base: ASUS Z-87 Plus.
• Refrigeración líquida oficial de Intel (fabricada por Asetek).
• RAM: 4x4GB G-Skill
• GPU: MSI Nvidia GeForce GTX 1060.
• SSD: Crucial M550 256 GB (para Windows).
• SSD: Sandisk 64 GB (para Hackintosh).
• HDD: Western Digital Black 1 TB.
• HDD: Western Digital Green 2 TB.

Nada más poner en funcionamiento nuestro ordenador dentro de la Antec P110 Silent podemos apreciar el silencio. El aislamiento sonoro de las placas de la torre es excelente, y las temperaturas que hemos conseguido con nuestra configuración la verdad es que también han sido muy buenas, teniendo en torno a 27ºC en IDLE (con 22 en la habitación) y en torno a 65ºC en Full tras una hora con Prime95. La gráfica mantiene una temperatura de unos 37º en IDLE tras 3 horas de funcionamiento.

En la siguiente imagen os dejamos las temperaturas de AIDA 64 en IDLE tras 3 horas de uso normal (Chrome y Spotify, básicamente).

Conclusión

Está claro que la Antec P110 Silent es una caja para aquellos que buscan algo robusto y duradero, además de silenciosa (incluso con los ventiladores al 100%). Esta caja cuenta con una gran calidad de fabricación, y eso es algo que podemos ver prácticamente desde que la sacamos de su embalaje. Hasta los más pequeños detalles están cuidados en esta torre, desde el soporte para la GPU hasta el puerto HDMI frontal para VR.

Su precio, eso sí, puede resultar algo caro (en torno a unos 110 euros), pero sin duda supera con creces a otras cajas de una calidad infinitamente inferior por las que, a poco, ya tienes que pagar cerca de 80 euros.

Pros:

• Buenos materiales.
• Robusta y estable.
• Tiene la fuente de alimentación abajo y separada del resto de los componentes.
• Muy silenciosa.
• Puerto HDMI en el frontal para VR.
• Bien cerrada y con una gran cantidad de filtros anti-polvo.

Contras:

• Pesa mucho, por lo que no es una torre para llevar de aquí para allá.
• El frontal puede parecer un poco difícil de colocar una vez quitado.
• No tiene bahías de 5 1/4, por lo que si aún usamos lectores o grabadores ópticos tendremos que buscar uno por USB.
• Si tenemos leds o neones dentro del equipo no los veremos al estar completamente cerrada.
• El LED brilla demasiado en la oscuridad, y solo se puede desconectar quitando el molex, no podemos controlar la intensidad no tenemos un interruptor.

Por todo esto, hemos decidido dar a esta torre un galardón de platino. Sin duda una gran opción a comprar si no queremos gastarnos un dineral en otra caja similar y queremos, además, que nos dure bastante tiempo.

Cuando buscamos una caja para ordenador, normalmente buscamos características como que sea lo más barata posible, que simplemente quepan nuestros componentes, que tenga algo de iluminación e incluya un par de ventiladores, o que se puedan ver el máximo número posible de componentes en su interior a través de cristales templados, acompañada de una buena ventilación y sin pagar una locura. Si este último caso es el tuyo, la Raijintek COEUS EVO TC es una seria candidata a ser tu caja.

Llega al mercado la caja que viene a sustituir a otra que ya analizamos hace más de año y medio y que ya bautizábamos como «Vanguardista». Se trataba, en ese momento, de la Corsair Carbide Spec Alpha y ahora Corsair hace un juego de palabras y si antes usaba la primera letra del alfabeto griego, ahora cierra el circulo usando la última pero con pretensiones, a priori, muy similares que las que intentó alcanzar con la Spec Alpha.

ESPECIFICACIONES

A falta de las especificaciones oficiales, os adjuntamos las especificaciones de la «Reviewers Guide» que puede diferir algo con respecto a las que aparezcan cuando la caja sea lanzada oficialmente.

La caja se puede considerar Mid Tower y por tanto tendrá limitaciones de placas ATX, no soportando E-ATX y por supuesto tampoco soportará XL-ATX. La altura máxima del disipador es de 165 mm (a priori suficiente para la mayoría de los disipadores del mercado) y las longitudes de PSU y GPU es de 190 mm y 370 mm respectivamente.

ASPECTO EXTERNO

El embalaje es el típico de las cajas de Corsair. Una caja de cartón neutra, con un dibujo del chasis en una vista de tres cuartos en la parte frontal y en la parte posterior un dibujo de la caja pero despiezada con algunas de sus características en seis idiomas diferentes.

En los laterales, siguiendo la línea habitual de Corsair, tenemos un dibujo del interior de la caja y las especificaciones, de nuevo, en seis idiomas diferentes (tres en cada lateral)

La caja viene muy bien embalada en el interior del embalaje, flanqueada por dos grandes piezas de poliespan que la mantienen fija y además la caja viene envuelta en una bolsa de plástico para evitar posibles arañazos.

ASPECTO EXTERNO

Comenzamos con el análisis de la nueva carbide Spec Omega propiamente dicha y comenzamos con una agradable sorpresa y es que la ventana del lateral principal es de cristal templado y la robustez de la caja, aunque solo sea por ese detalle ya nos empieza a dar señales inequivocas de que estamos ante una caja de una calidad contrastada propia de un fabricante como es Corsair.

Más allá del detalle del cristal, la forma de la caja nos recuerda a su hermana mayor, la Spec Alpha, en esas formas angulosas, agresivas, que rompen con la monotonía, en muchas ocasiones, de las formas cuadradas y estilizadas. Sin duda una apuesta muy arriesgada y que no dejará a nadie indiferente. Yo soy amante de las formas cuadradas y sencillas, si bien es cierto que el fabricante debe, de vez en cuando, arriesgar y buscar la reacción del público. Una reacción que sorprenderá a los defensores y a los detractores de este tipo de formas.

Si vemos el lateral posterior podemos apreciar la tapa habitual para cerrar el chasis. En este caso, no hay nada que destacar más allá de las formas de las que hemos hablado anteriormente. Los materiales son el acero SECC que Corsair utiliza habitualmente y al tacto, la tapa es bastante robusta, no dando la sensación de endeblez de otras tapas de otros fabricantes.

El frontal vuelve a romper con las estéticas habituales y las formas angulosas vuelven a ser protagonista de esta original caja que, no nos cansamos de decir, nos recuerda mucho a su hermana la Corsair Spec Alpha. Es un frontal que rompe con la sencillez de las formas y deja entrever claramente para quien está diseñada y fabricada esta caja. Efectivamente el frontal es casi idéntico a la Spec Alpha, salvo en la sustitución de la parte de rejilla de la antigua por cristal templado que sin duda, dejará ver mejor el interior de la caja desde la parte frontal pero, a priori, debería refrigerar peor que su antecedente. Hasta el propio detalle del logo de Corsair se encuentra justo en el mismo sitio.



La disposición de los botones, puertos y Leds es exactamente la misma que en la Spec Alpha con la salvedad de que, ésta última, incorporaba un interruptor para controlar la velocidad de los ventiladores que curiosamente no trae la nueva Carbide Spec Omega; sin duda un punto en contra con esta nueva caja en relación con su hermana mayor. Según lo dicho, justo en la parte derecha del frontal de la caja y de arriba a abajo podemos encontrar el botón de power, dos puertos USB 3.0, el conector para auriculares y para micrófono, el LED de estado del disco duro y el botón de reset.

Y continuamos con la parte trasera de la nueva Carbide Spec Omega de Corsair en el que las similitudes son también bastante grandes. La Fuente de alimentación en la parte inferior y siete ranuras de expansión, número que comparten ambos modelos. En la nueva Carbide Spec Omega renuncian a poner los dos agujeros para poder sacar los tubos de refrigeración líquida un poco atendiendo a las actuales tendencias en las que pocas cajas actuales los llevan. El boom de las refirgeraciones líquidas AIO han dejado un poco de lado las refrigeraciones líquidas personalizadas y cada vez se ve menos la gente que saque radiadores o depósito fuera de la caja con lo que esos dos agujeros perderían sentido.

En otro de los detalles que ha mejorado la Spec Omega es insignificante pero se agradece y es el rail que crea en los cuatro agujeros donde va instalado el ventilador de 120 mm para poder darle cierta holgura y poder moverlo unos centímetros arriba o abajo, detalle que tiene su importancia si pretendemos enfrentar justo el ventilador de un disipador de aire con el propio ventilador trasero que, como sabéis, se encarga de extraer el aire caliente de dentro a fuera o bien si pudiera tener interferencias con un radiador que quisiéramos poner en la parte superior de la caja.

Vamos a conocer más a fondo la parte inferior de la caja y, como no, encontramos nuevamente muchas similitudes con la Spec Alpha, pues las patas son cuatro piezas rectangulares de plástico muy parecidas en cuanto a tamaño y forma. Como no, las formas angulosas están en consonancia con toda la caja y desde el punto de vista funcional nos ofrecen la ventaja de levantar la caja unos centímetros, lo suficiente para poder facilitar la entrada de aire frío desde el exterior refrigerando, sobre todo, la PSU. Pero también dejaría entrar el polvo si no fuera por el filtro que permite que quede retenido en dicho filtro.

Además, como podéis observar en la segunda foto, el filtro es fácilmente extraible.

Las patas, por supuesto, además de su forma, tienen una pieza de goma que permitirá a la caja ganar en estabilidad y por supuesto servirán para amortiguar las posibles vibraciones con el suelo.



Además, a la derecha, podemos encontrar un gran tornillo de cabeza redonda que nos dará acceso a quitar la bandeja de discos de 3,5″ que podremos ver más adelante cuando analicemos el interior de la caja.

Desde la parte inferior pasamos directamente a la superior y se repite el mismo patrón en cuanto a formas triangulares. La parte superior, al igual que la parte frontal, están hechas de plástico. Podemos ver además que una parte importante de la pieza que recubre la parte superior de la caja esta mallada con una rejilla para permitir la salida del aire caliente del interior de la caja.

Quitamos los dos tornillos de cabeza redondeada que hay en la parte posterior de la caja y quitamos la tapa de la que hablamos y dejamos al descubierto el chasis de la caja desde su parte superior. Gracias a la anchura de la caja podemos poner dos ventiladores, como en la spec alpha, pero en esta caso de 140 mm, cuando en su predecesora tan solo se podían poner de 120 mm. Además hay un detalle que me ha parecido interesante que os contaré más adelante de una forma más gráfica.

Vamos a desmontar en lo que podamos la caja para conocer con exactitud, entre otras cosas, el número máximo de ventiladores que puede albergar la caja en su frontal. Tan solo es quitar tres pestañas de cada lado y el frontal de plástico sale con absoluta sencillez. Podemos ver que en este caso Corsair solo monta un ventilador de 120 mm en el frontal aunque hay espacio para tres, esto en detrimento de la Spec Alpha que venía de serie con dos ventiladores en el frontal.



EL INTERIOR

Por fin accedemos al interior de la caja y lo primero que hacemos es quitar los cuatro tornillos que mantienen sujeto el lateral con cristal templado que trae de serie esta caja. Este sí que es un valor diferenciador con respecto a la ventana de la Spec Alpha que analizamos hace poco menos de dos años en la cual, la ventana del panel lateral era de metacrilato.

La ventana, como hemos dicho, se quita con cuatro tornillos mediante la llave Allen que ya nos ofrece de serie el fabricante aunque es una llave Allen de una métrica muy estándar. En las primeras dos fotos podéis ver el detalle con el que Corsair ha fijado el cristal templado. Una vez quitado el tornillo tenemos una terminación en goma para evitar posibles roturas del cristal que se vería seriamente dañado con el paso del tiempo y de las vibraciones si no fuera por este detalle. En la tercera foto podemos ver un detalle de los tornillos junto con la llave Allen que pone Corsair a nuestra disposición.

Pues bien, ya hemos extraido con suma facilidad y cuidado el panel de cristal y ya tenemos acceso completo al interior de la caja.

La primera impresión que nos llevamos, sin duda alguna, es la de limpieza en el interior de la caja. Prácticamente no encontramos ningún obstáculo más allá de esa bandeja para discos de 3,5″ y que además es muy fácilmente extraible. Sin duda una decisión acertada por parte del fabricante pues los discos de 3.5″ mecánicos ya están prácticamente en desuso si tenemos en cuenta que cualquier disco SSD de 2,5″ ya tiene capacidades impensables hace apenas un par de años. Quitando la jaula de discos de 3,5″ ya tendríamos el interior totalmente limpio con lo que el montaje sería muy sencillo y además podríamos instalar componentes de gran tamaño en su interior. Obviamente tenemos el handicap de que es una Mid Tower y por tanto no especialmente grande para trabajar desde dentro.

Por otro lado ya es habitual en las cajas de Corsair el uso de huecos de todo tipo en la bandeja de la caja para poder facilitar la gestión de cables y no menos importante el cuidado que pone al protegerlas con una goma para no dañar el paso de los cables por dichos huecos. Y por supuesto aunque ya no le damos importancia por ser habitual entre los fabricantes, el hueco para poder acceder al backplate del disipador del socket desde atrás es fundamental para no tener que montar y desmontar la placa cada vez que queramos cambiar el disipador o la pasta térmica del procesador.

Quitamos la jaula de discos de 3,5″, que es muy sencillo, y nos encontramos con la estructura habitual de este tipo de jaulas. En esta en particular tenemos cabida para tres discos de 3,5″ y ya os digo que son más que suficientes a no ser que tengamos intención de montar un servidor de archivos o un NAS casero para los cuales ya existen cajas específicamente preparadas para ello.

La parte inferior de la caja, una vez extraida la jaula, nos da opción a poner fuentes de alimentación de cualquier longitud pues desde un extremo a otro de la caja no vamos a encontrar obstáculo alguno. Como ya sucedía en la Spec alpha, la zona donde se asienta la fuente está ya pertinentemente perforada y con un filtro anti polvo para poder, por un lado, refrigerar la fuente y por otro evitar que entre el polvo.

Vamos a movernos a la izquierda de la caja donde podemos apreciar que Corsair permite instalar hasta 3 ventiladores de 120 mm en la zona frontal. Por cierto, solo incluye unmo cuando en la Spec Alpha incluía dos de serie. Sin os fijamos en el ventilador que incluye de serie se trata del Corsair A1225M12s que es exactamente el mismo modelo que Corsair utilizo en su Spec Alpha. Su carta de presentación es 33 CFM a 1200 RPM que es una eficiencia bastante buena en términos generales.

En la parte trasera Corsair incluye de serie su segundo (y último ventilador) que también es de 120 mm y, aunque el modelo es el mismo, en este caso es en negro y sin leds que le dan colorido a la zona (aunque en la parte trasera no es realmente necesario)

Si nos fijamos en la parte superior de la caja podemos apreciar que Corsair nos da opción a incluir un radiador de 280 mm, mejorando el máximo de 240 mm de su versión anterior, la Spec Alpha. Y aquí ha hecho alguna mejora con respecto a su predecesora pues si bien los tornillos de la parte superior de la placa están muy cerca del «techo de la caja», Corsair ha dejado una separación en el propio techo de la caja que podría permitir que la propia placa pueda pasar por debajo del radiador y ventiladores del mismo sorteando el obstáculo que éstos generan. Por otro lado, también ha solucionado el problema de los agujeros que no permitían el paso del cable EPS 4+4 que va de la PSU hasta la alimentación de la zona del socket y que, como todos sabemos, alimenta al propio procesador.





Le damos la vuelta a la caja para poder comprobar de primera mano la facilidad para la gestión del cableado y si bien es cierto que tenemos bastantes orificios para pasar los cables hacia la parte de atrás, también es cierto que esta caja adolece del mismo problema de su predecesora, la poca distancia que hay entre la bandeja de la placa y la propia tapa trasera. En cualquier caso, si nos fijamos en la medición de la foto de abajo, ya ha mejorado en algo a la Spec Alpha en la que dicho espacio no llegaba ni ha un centímetro.

Justo debajo del hueco desde donde podemos ver el backplate del disipador podemos apreciar la estructura para poner tres unidades de 2,5″. La verdad es que uno de los puntos fuertes de Corsair es el de utilizar estructuras y jaulas bien diseñadas para el alojamiento de unidades de disco en el que la facilidad de su instalación es uno de los puntos fuertes de este tipo de chasis.

Los cables son los habituales en estas cajas. Tenemos los un cable  SATA, los cables power, HDD Led, Reset y power Led, el cable HD Audio y el cable para los puertos frontales USB 3.0



Finalmente, y antes de entrar en el montaje vamos a conocer los accesorios que, como es habitual, Corsair los incluye dentro de una caja de cartón neutra que mete dentro de una de las bandejas para discos de 3,5″. Los accesorios se limitan a toda la tornillería necesaria parautilizar en la caja y bridas para poder juntar cables en la parte trasera de la caja.

Además, en una bolsa de plástico aparte podemos encontrar la llave allen que nos servía para quitar los cuatro tornillos del panel de cristal templado y la guía de montaje y partes de la caja

EL MONTAJE

El montaje es francamente sencillo y continuando con la comparación de la Spec Alpha, podemos decir que es más sencillo si cabe. Cierto es el que el tamaño de la caja no invita a la comodidad aunque esto no es culpa de Corsair sino más bien de las cajas Mid Tower preparadas para placas ATX. En el momento en el que quitamos la jaula para discos de 3,5″ la caja queda totalmente diáfana, sin el más mínimo obstáculo para poder trabajar sobre ella.

En este caso hemos probado el montaje con la plataforma Ryzen que en su momento nos cedió AMD para nuestro laboratorio y sin querer ahondar mucho, podemos observar como la placa ASUS Crosshair VI Hero que AMD puso a nuestra disposición, entra justa pero gracias a la falta de obstáculos es muy sencilla de instalar.

Aquí hay algunos temas que nos gustaría destacar (por eso incluimos referencias en rojo)

• Por un lado la placa entra muy justa a pesar de ser ATX, supongo que es debido a la limitación del tamaño de la caja pero hay que tenerlo en cuenta. En la parte inferior podéis apreciar el reborde metálico que separa la zona de la placa de la zona de la PSU y entre la placa y dicho reborde no hay holgura.
• Uno de los puntos positivos os hemos dicho que es la limpieza de la caja. Claro ejemplo de ello es la gran distancia que hay entre la caja y los orificios que abre Corsair para pasar el cableado por detrás. Esto sin duda facilira mucho el montaje.
• Pero el punto que más nos ha gustado en el montaje de la caja (lo podemos ver en la parte superior) es el hueco que queda en la parte superior, después de montar un hipotético radiador con sus correspondiente ventiladores, para que pueda pasar por debajo la placa sin necesidad de interferir con dicho radiador.

En lo referente al montaje de la fuente de alimentación es otro punto positivo si tenemos en cuenta que, eliminada la jaula para discos, no hay absolutamente ninguna interferencia desde la parte trasera de la caja hasta la parte frontal por lo que podríamos poner cualquier fuente de alimentación del mercado sin el más mínimo inconveniente.

Os dejamos la misma foto de arriba pero con la medición de la fuente para que podáis comprobar que hemos montado una fuente bastante larga y aún así queda mucho espacio paras fuentes de mayor longitud.

CONCLUSIONES

Mucho hemos podido hablar de las dos cajas de Corsair con apellido Spec. Por un lado la Spec Alpha, que fue analizada en este mismo medio allá por abril de 2016 y ahora su evolución que cierra el alfabeto griego y que no es otra que la Spec Omega. El diseño sigue siendo el mismo, formas angulosas, agresivas y un diseño, en resumen, que a pocos dejará indiferentes. A mi particularmente no me gusta pero es cierto que para mucho es el diseño esperado. Desde el punto de vista de la funcionalidad ya hemos dicho que uno de los puntos fuertes es que, al ser una caja sin obstáculos, es fácil para el montaje y da cabida a cualquier componentes por largo o alto que sea. Sin duda ésta es una de las características de las que pocas Mid Tower pueden presumir.

Pero lo que más nos ha gustado de esta «evolución» es que todos los puntos débiles que le encontramos en su momento a la Spec Alpha han sido solucionados, de mejor o pero manera, pero consiguiendo una caja más funcional y aunque «pequeña» con muy pocos defectos. Es cierto que las cajas para placas ATX encuentran muchas limitaciones en el mercado por eso, por el formato de las placas a las que puede dar cabida pero también es cierto que son cajas que siguen siendo demandadas por aquellos que tienen poco espacio para ubicar su propio sistema y en eso podemos decir que la Spec Omega es una caja muy bien diseñada y con pocos puntos débiles a pesar de que su estética no es la más acertada (aunque esto es puramente subjetivo).

VENTAJAS

• Muy diáfana, por lo que permite instalar cualquier componente sin miedo a que no quepa.
• Permite instalar radiadores de 240 mm en la parte superior, en la parte frontal e incluso en la parte inferior.
• Los materiales que identifican a Corsair son de gran calidad.
• Un lateral de ventana de gran calidad construido en cristal templado.

INCONVENIENTES

• El tamaño de la caja impide la instalación de placas E-ATX y XL-ATX
• Una gestión de cables complicada aunque lastrada por el tamaño de la caja
• Menos ventiladores de serie que con la antigua Spec Alpha
• El precio es demasiado alto para una caja ATX





Son pocas las ocasiones en las que una caja llega a nuestras manos y nos encanta su apariencia exterior y su diseño interno. Esta la primera impresión que tuvimos cuando NZXT nos ofreció probar su nueva caja NZXT H400i. Por lo cual, procedimos a decir inmediatamente que queríamos hacer el análisis de la caja.

La NZXT H400i es una caja en formato micro ATX que parecería no salirse de la norma. Sin embargo, lleva integrado algo que nos ha interesado bastante: un controlador inteligente ventiladores y de iluminación. Este controlador, es una parte integral de la estrategia de esta marca para con esta serie de cajas «Hxi».

Pero antes que nada veamos un poco las especificaciones para de esta caja.

ESPECIFICACIONES TÉCNICAS

Sacadas directamente de la web de NZXT:

Por el tamaño, esta claro que se trata de una caja micro ATX de dimensiones bastante compactas, excepto la anchura que es bastante grande lo cual nos gustó bastante. Ya que suele significar que se le pueden instalar disipadores de buen tamaño al procesador.

También el nos gustó bastante el hecho de que, a pesar de su tamaño, la caja es relativamente pesada. Eso sólo significa que se ha realizado con acero de buena sección.

Otra cosa que también nos gusta es que de serie venga con dos ventiladores de 120 mm para el frontal y otro de igual diámetro para su parte trasera, con bastante espacio para incluir más en nuestro sistema. Aunque, por pedir, hubiéramos preferido mejor ventiladores de 140 mm.

Veamos ahora la caja, porque parece que va a merecer la pena.

ANÁLISIS EXTERNO

La caja nos llega metida dentro de una caja de cartón de color blanco, muy Apple, con dos lados pintados de color azul. En uno de estos lados se detallan las especificaciones técnicas de la caja, mientras que el otro se detallan algunas características como el controlador inteligente y la supuesta facilidad para montar un equipo en su interior.

El modelo que nos ha enviado NZXT para análisis es el modelo negro con detalles en rojo. Pero también hay un modelo que es completamente negro, otro que es en blanco con el detalles en negro, y otro que es negro con detalles en color azul celeste. Tenéis opciones más que de sobra para elegir la combinación de color que os vaya a gustar más.

El frontal de la caja es simplemente una placa de metal, a cuyos pies se encuentran las siglas de la marca, NZXT.

La NZXT H400i tiene un gran ventanal realizado en cristal templado en el lateral izquierdo de la caja. A través de él se puede ver el interior de la caja y la barra vertical de color rojo que sirve para disimular el paso de cables hacia la placa base. Esto lo veremos con más detalle en la siguiente sección.

El cristal templado del lateral viene protegido por unos plásticos y asegurado en su lugar por cuatro thumbscrews, los cuales a su vez protegen al cristal templado mediante una junta de goma.

La parte trasera de la NZXT H400i nos parece que está bastante bien resuelta. Especialmente en la ubicación de ventilador trasero que se asienta sobre unos raíles de bastante longitud, permitiendo de esta manera que el usuario pueda variar su posición, de manera que quede mejor en función de la posición del disipador del procesador. A su vez, en la parte inferior, podemos ver la abertura para la instalación de la fuente alimentación, con la generosa abertura que tiene para su propia refrigeración.

En el lateral derecho de la caja no hay nada, está completamente vacío.

El techo de NZXT H400i está dominado por una enorme rejilla magnética de metal que tapa las aberturas para los ventiladores del techo. En la parte hacia frontal se encuentra el botón de encendido, dos puertos USB 3.0, un conector mini jack para auriculares y otro para micrófono, así como el indicador luminoso de actividad de discos duros.

La NZXT H400i se apoya sobre cuatro patas terminadas en láminas de goma de buena calidad, lo que redundará en que las vibraciones de la caja no se transmitan al suelo y, por tanto, la caja no entre en resonancia.

En esta zona, hacia el frontal de la caja, hay cuatro taladros que se emplean para asegurar la unidad de 3,5 pulgadas el fondo de la caja (ya veremos eso en el próximo capítulo).

Más hacia la parte trasera de la caja hay un filtro de polvo que protege la entrada de aire a la fuente alimentación.

Ya hemos visto el exterior de la caja. Es hora de ver cómo es el interior.

ANÁLISIS INTERNO

Para acceder al interior de la caja deberemos de quitar los cuatro thumbscrews que mantienen fija la hoja de cristal templado situada en el lateral izquierdo, más los dos thumbscrews que fijan la tapa lateral derecha al cuerpo de la caja. Es posiblemente en este momento, cuando nos podemos dar cuenta de la gran calidad del metal que NZXT ha empleado para construir la H400i. Es un metal sólido, grueso, que no se deforma con facilidad y da sensación de firmeza.

Con el cristal templado quitado de en medio, podemos ver el interior de la caja en todo su esplendor.

Lo primero que destaca de la H400i es el interior tan despejado en la zona que se coloca la bandeja de montaje de la placa base. Bandeja que, como es lógico, esta diseñada para albergar placas base en formato micro ATX y mini ITX.

Toda la bandeja de montaje de la placa base se encuentra rodeada de varias aberturas para el paso de cables, teniendo una bien grande cerca del techo de la caja, otra en su parte derecha (cubierta por la barra vertical), y unas más en la cubierta de la fuente alimentación situada en la parte inferior de la caja.

Hablando de la cubierta para la fuente alimentación, como podéis ver en las fotos, NZXT ha aprovechado ésta para incluir una bahía de 2,5 pulgadas en esa posición, que va atornillada al chasis de la cubierta.

En la parte trasera de la caja podemos ver el ventilador de 120 mm y las tapas de las ranuras de expansión. Tapas que NZXT, con muy buen criterio, ha elegido ponerlas perforadas, para ayudar en la ventilación de la caja, dado que es una caja de presión positiva (es decir, que mete más aire del que saca por medio de ventiladores).

El frontal esta denominado por dos ventiladores de 120 mm NZXT incluye de serie, aunque se pueden instalar dos de 140 mm. Personalmente, hubiéramos preferido que el fabricante instalara los de 140 mm, dado que moverían más aire a menores rpm, generando, por tanto, menor sonoridad.

En la anterior foto también podéis ver la generosa apertura para el paso de cables que NZXT ha creado en la caja, y como la barra vertical se encarga de mantener los cables disimulados.

Si quitamos la tapa frontal de la caja, lo primero que vamos a ver es un enorme filtro contra el polvo situado frente a los ventiladores. El filtro se puede retirar apretando la presilla que tiene en la parte superior, lo cual nos deja pleno acceso a los ventiladores, por si deseamos cambiarlos, o moverlos de su sitio dado que, como podréis ver, están situados sobre ranuras verticales que permiten variar un poco su altura, ajustando un poco mejor donde va llegar el aire a nuestros componentes.

Dando la vuelta la caja y mirándola por su parte derecha, nos ha sorprendido ver el sistema de gestión de cables que ha incorporado directamente NZXT a este modelo. No estamos acostumbrados a que el fabricante cree sus propias vías de cables para que podamos llevar los nuestros sin problemas.

Las guías de cables se encuentran situadas a ambos lados de la ranura vertical para paso de cables. La situada en su zona derecha es la que emplearemos para llevar los cables de alimentación y de datos a la placa base, mientras que la de la izquierda se utiliza principalmente para llevar los cables pertenecientes al I/O de la caja, situado en el techo, que ya hemos visto con anterioridad.

También nos ha gustado que NZXT haya incluido una guía de cables en la parte superior de la caja para redirigir los cables de los ventiladores superiores.

En la parte inferior de la caja tenemos el cajón que resguarda, tanto la fuente alimentación, como la única bahía de 3,5 pulgadas que tiene la caja.

La verdad es que la zona de la fuente está bien resuelta, con soportes de goma donde se apoya la fuente de alimentación, y una generosa rejilla para entrada de aire fresco del exterior para refrigerar la fuente.

Sin embargo, la zona destinada a la única bahía de 3,5 pulgadas no me gusta como lo ha resuelto NZXT. El disco duro, al final queda encajonado en ese rebaje que se ve la imagen y conectarlo después no es sencillo, a pesar de que queda ligeramente elevado del suelo de la caja. Pero eso lo veremos después, en el apartado de montaje.

Por contra, la solución que elegido NZXT para las dos bahías de 2,5 pulgadas nos ha gustado mucho, dado que facilita tanto el montaje, conexionado de las unidades.

En cuanto los conectores que tiene esta caja nos ha gustado mucho que todos los cables del panel frontal se han juntado en un único cable que va a un único conector. La verdad es que simplifica muchísimo la tarea de hacer el conexionado de los interruptores y los LEDs de funcionamiento del equipo. Aparte de ello, tenemos un conector USB 3.0 con cables planos, uno para USB 2.0 (que es el cable de datos que permite al CAM comunicarse con nuestro S.O.) y otro HD Audio.

No nos podemos olvidar de la atracción estrella de una caja como la H400i: el controlador inteligente. Este controlador se ha situado en una caja en la parte trasera de la bandeja de montaje de la placa base. En él tenemos una entrada alimentación (que se realiza desde un conector SATA), tres conectores para ventiladores (cada uno de los cuales puede dar servicio a dos ventiladores, hasta un total de seis), una toma USB 2.0 para conectar a la placa base y una toma final identificada como LED que servirá para controlar las tiras de LEDs que conectemos al controlador.

Para terminar esta sección, le daremos un repaso a los accesorios que vienen con la caja. Éstos son: manual de montaje, una bolsa con diferentes bolsas dentro con la tornillería que que la caja (cada una correctamente identificada), y otra bolsa en la que viene una tira de LEDs junto con un cable extensor.

Visto esto, creemos que ya es el momento de realizar el montaje de un sistema en el interior de esta caja.

MONTAJE

El montaje de un equipo dentro de la NZXT H400i es, simplemente, sencillísimo. El hecho de tener tanto espacio por dentro, y que la caja tenga las aberturas de paso de cables tan grandes y bien distribuidas facilitan muchísimo la tarea del montaje del equipo, además de la posterior gestión de los cables de alimentación y de datos.Eso sí, nosotros hemos optado por retirar la barra vertical para tener mejor acceso a la ranura lateral que permite el paso de los cables a la placa base. Para ello sólo hemos tenido que quitar un par de tornillos en la parte posterior de la bandeja de montaje de la placa base.

Como podéis ver en las fotos, el espacio que queda en el lateral derecho de la placa base para el paso de cables es enorme.

El montaje de las unidades 2,5 pulgadas también es muy sencillo. Sólo tendremos que quitar las bandejas de la parte posterior de la bandeja de montaje de la placa base y montar en ellas los discos duros. Hecho esto, ya que quedan uno al lado del otro, se pueden conectar los dos con el mismo cable de alimentación.

Por contra, el punto negativo de la caja es el montaje de la unidad de 3,5 pulgadas. No nos ha acabado de convencer que tenga que ir encajonada en un hueco, con poco espacio y situada debajo del ventilador, donde el aire que le va llegar para su ventilación va ser mínimo.

Tampoco es que el conexionado de la alimentación y de los datos sea después especialmente sencillo. Hay que andar forzando el conector para que entre (cosa que nos ha gustado ni un pelo). Aparte, teniendo bastante espacio en la frontal de la caja, no entendemos como NZXT no ha puesto un par de bahías tradicionales de 3,5 pulgadas, cuando espacio hay de sobra.

La instalación de la tarjeta gráfica tampoco ha representado ningún tipo de dificultad. Sólo hay que desatornillar los dos thumbscrews que sujetan las tapas de expansión en vertical, quitar las tapas y poner la tarjeta gráfica. Aunque para nosotros ha sido más cómodo quitar la presilla vertical a la hora de colocar nuestra tarjeta.

En resumidas cuentas, el resultado final el montaje es francamente sobresaliente sin demasiado esfuerzo. Como podéis ver, el interior de la caja queda perfectamente ordenado, sin cables raros estorbando por en medio y que entorpezcan la correcta ventilación de los componentes.

Ahora vamos a ver si todo esto se traduce en unas buenas temperaturas en la siguiente sección.

TESTEO

Para el testeo de la NZXT H400i hemos empleado el siguiente hardware:

• AMD A10 7850K
• Scythe Mugen Max
• Asus AX88M-Plus
• 2 x 4 GB Kinston HyperX DDR3-2666
• Sapphire Radeon HD7950
• Kingston SSD V200
• Seagate Barracuda 7200.11 2 TB
• Seagate Momentus 1 TB
• Antec 550 W

Para cargar todos los núcleos del procesador hemos empleado el programa Prime95 x64. Y, para cargar la tarjeta gráfica, hemos empleado el programa Unigine Heaven 2.5. Antes de comenzar el testeo hemos dejado reposar el ordenador durante 30 minutos sin hacer nada para obtener las temperaturas en reposo. Siguiente, hemos pasado los dos programas antes citados durante una hora para obtener las temperaturas máximas.

El controlador inteligente de ventiladores se ha dejado en la posición por defecto cuando hacíamos el test por error nuestro a la hora de configurarlo, del cual no nos hemos dado cuenta hasta ahora. De todas maneras los resultados son completamente válidos.

Estos son los resultados que hemos obtenido:

Como podemos ver, las temperaturas en reposo no son especialmente bajas, pero eso es debido a que el controlador de ventiladores se ha encargado de reducir la velocidad de giro prácticamente al mínimo, haciendo prácticamente insonoro al sistema. Por otro lado, las velocidades a plena carga si son francamente buenas, lo cual demuestra que el controlador está haciendo bien su trabajo. Las temperaturas de la gráfica son las que menos nos gustan, pero no porque sean altas (que no lo son) sino porque esperábamos que con la distribución de la caja fueran menores.

Creo que ese es el momento perfecto para hablaros sobre el programa CAM del controlador inteligente de ventiladores. Y la verdad, es que es un software muy completo, dado que permite configurar el controlador de manera que o bien reaccione de una manera predeterminada por NZXT, o bien reaccione según nuestro criterio.

La primera pestaña del programa nos permite ver de un vistazo todo nuestro equipo: las temperaturas del procesador y de la gráfica, así como sus velocidades y las velocidades de los ventiladores a esos asociados. También permite ver el consumo de la RAM y el espacio usado y libre de los discos duros.

La segunda pestaña permitiría ver las estadísticas de uso sobre impuestas encima de un juego que estuviéramos ejecutando en ese momento.

La cuarta pestaña le permitiría hacer overclock a la tarjeta gráfica. Pero dado que actualmente está en fase beta, hemos preferido dejarla en paz.

La quinta pestaña nos permite ver las velocidades de los ventiladores conectados al controlador, a la vez que nos permite editar las curvas de revoluciones de los mismos.

La sexta pestaña permite editar iluminación LED de la caja.

La séptima pestaña es donde podemos hacer la calibración del controlador, así como elegir el tipo de control que tiene que queremos que el controlador tenga sobre nuestros ventiladores.

Eso sí, ya os avisamos que todo el proceso de calibrado es largo, bastante largo. Hablamos de 30 o 40 minutos para todo el calibrado. También es verdad, por otro lado, que el calibrado merece bastante la pena porque convierte al ordenador un equipo muy silencioso.

Finalmente, la última pestaña nos permitirá ver los drivers que tenemos instalados para el controlador de la caja.

Por cierto, hablando del software CAM, es curioso que su descarga no sea accesible en el área de descargas de la propia caja. Me parece un fallo de coordinación por parte de NZXT. Nosotros nos tuvimos que poner en contacto con ellos para que nos dijeran de dónde se podía descargar, ya que no viene incluido con la caja. Lo podéis descargar desde el siguiente enlace.

CONCLUSIONES

Tenemos muy claro que le de la NZXT H400i no nos ha dejado impasibles. Desde su diseño minimalista, pasando por su facilidad en el montaje y su silencio, la caja nos ha encantado de principio a fin. Pero mejor todavía es su controlador inteligente de ventiladores, que desarrolla su función a la perfección, convirtiendo la caja en una completamente silenciosa cuando está en reposo el sistema, y en una solamente rumorosa cuando sistema está a plena carga.

Como algo negativo, lo único que diremos es que se podría haber incluido más espacio para la bahía de 3,5 pulgadas. El que tiene asignado nos parece escaso e incómodo a la hora de montar y cablear las unidades. También comentar que su precio de 150 € no la pone al alcance de todos los bolsillos, pero es una caja que bien merece esa inversión, especialmente por el controlador de ventiladores, que es el rey de la fiesta.

Pros:

• Fabuloso controlador CAM de ventiladores e iluminación
• Facilidad en el montaje
• Excelente calidad de los materiales
• Buena distribución inerna
• Refrigeración adecuada
• Buena cantidad de taladros para paso de cables
• Excelente gestión de cables
• Muy amplia y despejada por dentro
• Posibilidad de diferentes combinaciones de colores
• Diseño externo minimalista

Contras:

• Precio
• Conexionado incómodo de unidad de 3,5 pulgadas

En general, la NZXT H400i nos ha encantado y por ello se merece:





Una nueva caja, en este caso se pude considerar de la gama media baja a tenor de su precio de mercado aunque, no sería la primera vez, el precio confunde la calidad de los productos que vendemos o  para bien o para mal, dependiendo de las circunstancias. En este caso el fabricante no es un novato en esto de la fabricación de cajas.

ESPECIFICACIONES

Estamos ante una caja con formato de forma ATX, por lo que todas las E-ATX y XL-ATX las descartamos. Igualmente posee una peculiaridad y es que, nos ofrece la posibilidad de instalar una unidad óptica o rehobus, un deposito de bahía, o incluso un lector de tarjetas gracias a su bandeja para dispositivos de 5,25″. Cierto es que está en desuso y ya los fabricantes han renunciado a este tipo de bahías pero sigue existiendo gente que las utiliza por lo que no podemos pensar en descartarla. La ventaja es que la propia bandeja es totalmente extraible como veremos más adelante. Otra de las ventajas, es la posibilidad de instalar tarjetas gráficas de hasta 40 cm por lo que cualquier tarjeta del mercado cabría dentro de la caja sin problema.

ASPECTO EXTERNO

El embalaje es lo primero que analizamos, como es habitual. Igual de habitual es la apuesta por todos los fabricantes de utilizar el mismo tipo de embalaje de cartón, de colores neutros y con dibujos, renunciando ya a los embalajes con detalles estéticos que encarecían el producto.

En la parte frontal encontramos una vista de tres cuartos de la caja en la que ya podemos suponer que lleva una ventana en el lateral principal además tenemos el logo de Antec en la parte inferior izquierda.

Desde el otro lateral podemos apreciar un dibujo de la parte frontal de la caja que ya nos invita a conocer los puertos frontales que nos ofrece. El logo, en esta ocasión, lo pasan a la parte inferior derecha.

En los otros laterales podemos encontrar, en uno, las especificaciones de la caja de forma resumida y en el otro alguna vista de la caja con sus principales características.

Pero lo más importante es la protección para evitar daños durante el transporte y en esto Antec es especialista. A las dos planchas de poliespan que utiliza para que la caja no se mueva durante el transporte, le suma una bolsa de plástico que envuelve a la propia caja para evitar arañazos.

ACCESORIOS

No se puede decir que la Antec GX330 sea muy prolífica en accesorios pero también es verdad que por el precio al que está en el mercado no se pueden permitir muchas exquisiteces. Los accesorios se limitan a una pequeña guía-folleto de montaje, a unas cuantas bridas de plástico y a la tornillería necesaria. Uno de los detalles que más me han gustado es que cada tipo de tornillo va en una bolsita individual que a su vez va etiquetada con el tipo de tornillo y el número de tornillos. Sin duda un detalle que puede parecer tonto pero ojalá todos los fabricantes hicieran lo mismo.

EL ASPECTO EXTERNO

Por fin sacamos la caja de su envoltorio y una de las cosas que más nos llama la atención es el peso. Estamos ante una caja bastante liviana si tenemos en cuenta que sus materiales no son precisamente aluminio. La caja se vende bien en color negor o en color blanco y a nosotros nos ha tocado la de color blanco como podéis apreciar en la primera de las fotografías.

El principal lateral está cubierto por una gran ventana de metacrilato que permitirá ver el interior cuando el PC esté montado. Las formas, sin ser especialmente agresivas, sí se salen un poco de lo habitual y le dan un cierto aire moderno a la caja aunque sin salirse de los canones. Ya podemos apreciar que la caja está totalmente fabricada en acero SECC, que es el típico utilizado para la construcción del chasis de las cajas por su robustez y limpieza al no dejar las marcas de las huellas cuando la cogemos. Además es un material económico y dependiendo del grosor, puede ser una buena apuesta para la fabricación de la propia caja.

El otro lateral no tiene nada que destacar más allá de la prominencia cuadrada que sobresale de la tapa de la caja y que puede ser una buena idea para la gestión de los cables teniendo en cuenta que esta caja apenas nos permite pasar los cables a la parte trasera al no haber prácticamente hueco entre la bandeja de la placa y el final de la caja.

Pasamos a la parte frontal de la caja. Con el propio frontal puesto podemos apreciar dos zonas diferenciadas pero es puramente estético. Como siempre, en el centro el logo de ANTEC. Lo que sí se puede apreciar es que todo el frontal está protegido por un gran filtro antipolvo.

Vamos a quitar el propio protector de plástico y podremos conocer lo que esconde el frontal realmente. Si os fijáis, está preparado para albergar hasta 3 ventiladores de 120 mm (de los cuales incluye uno de serie) y en la parte superior se aprecia el hueco para poder introducir una unidad óptica de 5,25″.

Justo por encima de la bahía de 5,25″ encontramos los puertos frontales que nos ofrece Antec. Se trata, de izquierda a derecha, de un puerto USB 3.0, un puerto USB 2.0, las conexiones para micrófono y auriculares y el botón de reset. Si os fijáis en la foto de más abajo podréis apreciar, justo encima del puerto USB 2.0,  el gran led que Antec pone de actividad del disco duro.

Si seguimos hacia arriba encontramos el gran botón circular de encendido con una especie de A mayúscula en relieve, y justo encima del botón de encendido el interruptor para regular la velocidad de los ventiladores.

La parte posterior de la caja apuesta por incorporar la fuente de alimentación en la parte inferior, como ya es habitual, y presenta hasta 7 slots de expansión. En la parte superior podemos encontrar el segundo ventilador que Antec incluye en esta caja.

Vamos a echar un vistazo a la parte superior de la caja que incluye una rejilla metálica a modo de filtro a lo largo de todo el recorrido.

Dicha rejilla se puede quitar tirando de la pieza completa de plástico y tenemos acceso a los huecos para los 3 ventiladores de 120 mm que acepta la parte superior de la caja.

Y cerramos el aspecto externo con una vista inferior de la caja que, como principal característica tiene las cuatro grandes patas que levantan a la caja no por pura estética, sino con el fin de facilitar la entrada de aire frio desde abajo hacía arriba y conseguir ese flujo de aire. Además, las patas presentan piezas de goma que utiliza el fabricante con el fin de evitar las vibraciones de la caja y, por supuesto, conseguir que no se deslice con facilidad.

A la derecha, si os fijáis, encontramos perforada la zona donde se asienta la fuente de alimentación con el fin de permitir la entrada de aire, como os decíamos anteriormente. Por cierto, dicha zona incluye un filtro que es fácilmente extraible.

Y a la izquierda podemos ver el gran hueco que deja Antec deliberadamente para que entre el aire frio desde abajo hacia arriba y entre por la parte frontal de la caja. Está claro que todas las decisiones en cuanto a diseño que toma el fabricante no son puramente estéticas.

INTERIOR DE LA CAJA

El interior de la caja está pintado en negro aunque el modelo que nos ha tocado analizar es el blanco.

Comenzamos con la parte inferior de la caja que está dividida en dos zonas bien diferenciadas. La zona de la izquierda está abierta y en ella se asienta la fuente de alimentación. Cuatro piezas de goma sirven para apoyar la fuente y conseguir que no se transmitan las vibraciones de la misma a la caja. Además, la parte inferior está perforada para recibir el aire frío del exterior.

La parte derecha está carenada y presenta un hueco en la zona del ventilador para poder instalar sin problemas un radiador de 360 mm en la parte frontal de la caja.

Otra de las características de la caja es el gran número de huecos que posee para poder pasar el cableado hacia la parte posterior de la misma aunque hubiera sido de agradecer que vinieran con el típico recubrimiento de goma para no dañar el cableado a su paso. ¿Porque no lo han hecho? claramente por el precio de la caja.

Por supuesto y como ya hacen todos los fabricantes de cajas, la bandeja de la placa base tiene un gran agujero para permitir el cambio del disipador (si usa backplate) sin necesidad de tener que quitar la placa.

Ahora podemos ver una vista del ventilador trasero de 120 mm (que también viene de serie) y podemos apreciar las siete tapas de los siete slots de expansión con sus correspondientes tapas removibles.

Vamos a dar un repaso a la parte superior, en la que encontramos la bandeja de 5,25″ que, como os hemos dicho anteriormente, es totalmente extraible.

Si quitamos la bandeja de 5.25″, podríamos optar por poner un radiador de 360 mm en la parte superior. Sin duda una gran opción para los amantes de la refrigeración líquida. Por cierto, si os fijáis, resalta sobre el resto del interior de la caja pues esta zona sí está pintada en blanco, como el exterior.

Vamos a la parte posterior de la caja. Aquí encontramos uno de los principales inconvenientes. La falta de espacio entre la bandeja y el final de la caja para poder esconder el cableado. El famoso cable management.

Desde dicha parte posterior es desde donde podemos instalar los dos discos de 2,5″ y los dos discos de 3,5″ que admite la caja. Las dos bandejas para discos de 2,5″ quedan incorporadas en el lado de la izquierda.

La instalación es muy sencilla, debiendo liberar simplemente el tornillo manual, extraer la propia bandeja, atornillar el disco a la misma y volver a engancharla ajustándolo nuevamente.

La jaula para discos de 3,5″ quedan escondidos dentro del carenado de la parte inferior de la caja, accediendo a la jaula desde la propia parte posterior de la caja.

Dentro de dicha jaula o rack podemos encontrar dos bandejas para discos de 3,5″. La instalación del disco en las bandajes es la habitual en cualquier caja. Tiene cuatro pequeñas piezas de goma que sirven para evitar vibraciones.

En cuanto a las conexiones, a parte de las habituales de power, reset, HDD LED y Power LED tenemos un conector para USB 2.0, otro para USB 3.0 y un adaptador molex unido directamente al regulador de las revoluciones de los ventiladores del cual salen a su vez tres conectores de cuatro pines para tres ventiladores.

CONCLUSIONES

Aquí surge la polémica habitual. ¿Debemos analizar el producto desde el punto de vista del precio o eliminar el precio de la ecuación y analizar el producto «tal cual»?. Esta duda me surge porque se me ocurre que hay muchas cajas mucho mejores que esta, eso es obvio, pero dentro del segmento de precios del que estamos hablando (aproximadamente 65 €) es una caja que cumple, con creces, todo lo que hay que solicitarle a una caja.

Los materiales, la estética, el espacio interior satisfarían a muchos usuarios que no quieres gastarse más de 100 € en una caja. Detalles no podremos encontrar pero sí efectividad en la fabricación propia de un fabricante que sabe lo que es necesario en este tipo de producto y lo que simplemente es superfluo.

VENTAJAS

• Calidad media-alta de materiales
• Espacio para GPU de 40 cm de longitud
• Facilidad de montaje gracias al amplio espacio interior
• Muy bien diseñada para incorporar radiadores de hasta 360 mm

INCONVENIENTES

• Pobre gestión del cableado
• Pocos puertos USB frontales
• Corta en cuanto a la posibilidad de instalar discos

Obviamos la presentación de un fabricante como Antec por ser uno de los líderes mundiales en un gran catálogo de productos como Cajas, fuentes de alimentación, sistemas de refrigeración  y ahora una gran cantidad de gadgets gracias a su división de Antec mobile products. Por otro lado es un habitual de nuestra web y conocido por todos aquellos que nos leéis habitualmente.

En esta ocasión vamos a analizar una de sus últimas cajas de gama media que pretende competir en el mercado con un precio bastante contenido. Se trata una caja de la gama GX, la GX909,

ESPECIFICACIONES

Hablamos de una caja ATX (aunque en las especificaciones habla de Mini y Micro ATX). Sin duda un serio handicap si tenemos en cuenta que cada vez es mayor el catálogo de placas E-ATX e incluso XL-ATX en detrimento de las estándar ATX. En cualquier caso esa es su única limitación en cuanto a tamaño se refiere pues si se cumplen las especificaciones de las que habla el fabricante es difícil encontrar GPU que por su longitud no quepan o disipadores de aire que no lo hagan por su altura.

ANÁLISIS EXTERNO

EMBALAJE Y ACCESORIOS

El embalaje es el típico que ya se ve en gran número de fabricantes en cuanto a estética. Una caja de cartón, neutra, sin colores y sin ningún tipo de estética especial.

La parte frontal presenta un dibujo de la caja en tres cuartos junto con el modelo de la misma en la parte inferior izquierda.

En uno de los laterales tenemos las principales características de la caja así como dimensiones y peso. Y en el otro lateral algún dibujo explicativo de dichas características y dimensiones. A destacar que en ambos laterales la caja lleva un orificio para poder introducir la mano y facilitar con ello el transporte de la misma.

Cuando abrimos el embalaje encontramos la propia caja envuelta en plástico para evitar arañazos o roces durante el transporte y la misma se mantiene inmovilizada gracias a dos grandes planchas de poliestireno que la flanquean.

En cuanto a los accesorios, hemos de decir que son bastante pobres aunque suficientes para el montaje del sistema dentro de la caja. El contenido de la bolsa donde se encuentran se limita a un folleto explicativo, algunas bridas de velcro para facilitar la gestión del cableado en el interior de la caja y la tornillería necesaria para el montaje.



LA CAJA

Pasamos por fin a analizar la caja y lo primero que nos llama la atención de la misma es el peso bastante grande que tiene para ser una caja Semi Torre. Las dimensiones no son nada desdeñables pues tenemos una caja de 495 mm x 210 mm x 430 mm. Sin duda el peso tiene su razón de ser si tenemos en cuenta que el chasis está fabricado en acero SECC de 0,6 mm lo que le confiera a la caja esa robustez de la que hace gala.

Comenzamos como siempre con los laterales. El lateral principal está casi totalmente ocupado por una ventana de metacrilato tintada que deja ver de forma imprecisa el interior de la caja. El otro lateral es totalmente liso no presentando ningún aspecto reseñable.

Si pasamos a conocer un poco más en detalle el frontal, podremos apreciar la curiosa estética militar gracias al predominio de los colores oscuros del chasis con el color verde «militar» del panel frontal. Toda la parte frontal está perforado para poder facilitar la entrada de aire y aunque en la parte superior del frontal el perforado es diferente, no son bahías de 5,25″ lo que encontramos (la caja no tiene hueco para este tipo de bahías) sino que es la propia estética de la caja.

Os dejamos el detalle de la parte superior en donde ya podéis apreciar más claramente el perforado y los dos puertos USB 3.0 y dos puertos USB 2.0 que nos da como posibilidad la parte frontal.

Justo en la parte central tenemos el inconfundible logo de Antec y la parte inferior totalmente perforada para, como hemos dicho, facilitar la entrada de aire dentro de la caja.

Y si quitamos el frontal de la caja podemos ver con mayor detalle el gran filtro que recorre toda la parte delantera de la caja.

Y por supuesto el filtro es de muy fácil extracción para facilitar su limpieza tantas veces como queramos. No es necesario el uso de herramientas, por supuesto.

Una vez quitado el filtro, podemos apreciar los dos ventiladores de 120 mm que incluye Antec de serie en su GX909. Aunque se puede apreciar que se puede instalar hasta un tercer ventilador. Sin duda la principal entrada de aire en el chasis desde el exterior es la parte frontal y si se facilita la entrada como es en el el caso de esta GX909 de Antec, la buena refrigeración de la caja está garantizada. Cuando pasemos a la parte interior veréis que no hay ningún obstáculo entre los componentes del PC y los ventiladores frontales para facilitar el flujo de aire.

La parte posterior de la caja presenta una disposición clásica con la fuente de alimentación en la parte inferior. Y una de las ventajas de esta caja Semi Torre es que incluye hasta 7 slots de expansión que es una cantidad bastante grande para una caja de este tamaño. En la parte superior se puede apreciar el tercer ventilador de 120 mm que Antec incluye de serie detrás de la habitual rejilla. Una de las cosas que alguno de vosotros puede echar de menos son los dos típicos agujeros que se suelen hacer en la parte posterior de las cajas para el paso de los tubos de una potencial refrigeración líquida.

Vamos a pasar a conocer más en detalle la parte inferior y posterior de la caja. En la parte inferior podemos apreciar las cuatro grandes patas de plástico para apoyar la caja y de paso elevarla un poco para facilitar la entrada de aire desde el exterior. Las patas de plástico cada vez están más en desuso pues se suelen sustituir por patas de goma para evitar vibraciones y para dificultar el deslizamiento de la caja. En este caso, y debido al gran peso de la caja es menos crítico pero en cualquier caso se hubiera agradecido la sustitución del plástico por la goma.

Igualmente apreciamos a la derecha un filtro de aire removible en la zona por la que entra el aire desde el exterior. Por supuesto coincide en el lugar donde se apoya la fuente de alimentación para mantenerla refrigerada en lo posible.

Vamos a la parte superior de la caja. Para empezar, ya sé que es cuestión de gustos, me gusta que los botones de encendido y reset se encuentren en la parte superior de la caja y no en el frontal. Para mi el acceso a dichos botones se hace más cómodo desde ese lado. Más allá de ese detalle podemos ver que toda la parte superior presenta como una especie de aletas, las cuales pueden ser levantadas para facilitar el flujo de aire desde dentro hacia a fuera en detrimento de un mayor ruido. A elección del usuario final queda.

Las aletas se pueden levantar simplemente deslizando una pestaña que tenemos justo al lado. En la segunda foto podéis ver la situación de la misma.

A la izquierda de la foto podéis encontrar el gran botón de power y el botón de reset junto con las conexiones para micrófono y auriculares (a la izquierda). El interruptor que veis a la derecha nos permite regular las revoluciones a las que queremos que giren los ventiladores dependiendo de si buscamos silencio o refrigeración. Podemos elegir entre dos posiciones diferentes, H (High), L (Low). Si dejamos el interruptor en medio los ventiladores no giran.

EL INTERIOR

Sin duda estamos ante una caja que exteriormente puede parecer no especialmente grande pero tiene un espacio interior espectacular. Cierto es que solo puede dar cabida para placas ATX, Micro ATX y Mini ATX, pero también es cierto que gracias a su amplitud podremos instalar gráficas de hasta 400 mm o lo que es lo mismo, cualquier tarjeta gráfica actual.



Sin duda, la amplitud exterior garantiza también la óptima circulación del aire que entra del exterior y ello se consigue gracias a la falta de obstáculos dentro de la caja. Y esa ausencia de obstáculos la gestiona Antec de una manera bastante inteligente desplazando la jaula de discos de 2,5″ y 3,5″ al lado inferior de la caja.

La caja presenta la posibilidad de instalar hasta dos discos de 2,5″. Las bandejas se pueden extraer quitando un tornillo manual. Ambas bandejas se encuentran, como hemos dicho, en la parte inferior de la caja justo encima de la zona donde se asienta la fuente de alimentación.

La jaula para dos discos de 3,5″ la podemos ver desde la parte posterior de la caja y es extraible, detalle muy importante porque, de lo contrario, tendríamos una gran limitación en la longitud de las fuentes de alimentación. Es cierto que fuentes largas pueden coexistir con la jaula de discos de 3,5″ pero también es cierto que para la cómoda instalación de la fuente es más que recomendable quitar la jaula. Posteriormente se vuelve a poner y listo. Al fin y al cabo son cuatro tornillos. Las bandejas, como podéis apreciar son las ya típicas de todos los fabricantes de cajas.

Continuando en la zona baja de la caja, una de las particularidades de esta caja es que la fuente de alimentación está protegida por un bloque de plástico que recorre toda la parte inferior de la caja, dejando tan solo al final un hueco por si queremos instalar, en la parte frontal, un radiador de 360 mm. Dicho bloque no se puede extraer y la instalación de la fuente se debe hacer desde la parte posterior de la caja. En la segunda foto podéis ver los dos ventiladores de 120 mm que monta de serie la Antec GX909 y como queda hueco para un tercer ventilador en la parte superior. Al mismo tiempo se puede apreciar justo el hueco dejado para poder instalar el radiador de 360 mm en caso de que optemos por una refrigeración líquida de ese tamaño. Pocas cajas de formato semi torre admiten radiadores de este tamaño. Sin duda un gran acierto por parte de Antec. Por cierto, a modo de curiosidad, los dos ventiladores frontales de los que hablamos se iluminan en blanco cuando están en funcionamiento.

En la parte trasera encontramos el tercer ventilador que Antec monta de serie en su GX909. Es un ventilador de 120 mm, aunque este no se ilumina.

La parte superior nos permite poner dos ventiladores de 120 mm o incluso un radiador de 240 mm.

La bandeja, si os fijasteis en la foto general del interior de la caja es del mismo color verde militar de la parte frontal y superior de la caja, en contraste con el color negro del chasis. Como todas las cajas actuales presenta un hueco, bastante grande en este caso, para facilitar el cambio de disipadores con backplate sin necesidad de quitar la placa una vez instalada.

En la foto de arriba ya podemos ver todos los cables de los que dispone la caja. La longitud es bastante grande con lo que no vamos a tener problemas para llegar con ellos a cualquier sitio donde se encuentre ubicado el correspondiente conector en la placa.

Los cables son los habituales. Estando los típicos para el botón de power, reset, HDD Led y Power Led

El cable para los dos puertos frontales USB 3.0

Y los cables para los dos puertos frontales USB 2.0 y HD Audio.

Además cabe destacar el cableado con los tres conectores de ventilador de 3 pines para poder regular la velocidad de los mismos que vienen de serie con el PC (los dos frontales y el trasero). Vienen tintados en color negro/morado para diferenciarlos del resto.

El espacio del que disponemos para realizar la gestión de cables es quizás un poco justa aunque cuando hemos realizado las pruebas de montaje hemos podido poner la tapa posterior de la caja sin el más mínimo problema y reconozco que no me he esmerado a la hora de colocarlos. Son menos de dos centímetros el espacio que hay entre la bandeja y la tapa.

EL MONTAJE

El montaje, en honor a la verdad, es bastante sencillo y es que, aunque la caja es semi torre es muy diáfana con lo que es muy fácil poder maniobrar en el interior de la caja. Quizás en cuanto a gestión del cableado se podría haber mejorado facilitando algún otro hueco pero, como podréis ver, también cumple las expectativas.

Lo primero que hicimos fue instalar la fuente de alimentación. Os recordamos que se tiene que instalar desde la parte posterior de la caja pues por la parte delantera vemos que está totalmente protegida por un plástico que no se puede extraer. Para fuentes de gran longitud como es nuestra FSP utilizada para análisis, es necesario quitar la jaula de discos de 3,5″ (quitar los cuatro tornillos), meter la fuente y una vez metida, se podría volver a poner la jaula sin problemas. Si la fuente no es muy larga no es necesario ni quitar la jaula de discos.

Como os habíamos dicho, la zona donde se asienta la fuente presenta una rejilla para mantener refrigerada la propia fuente. Es más, presenta cuatro bloques de goma que la mantienen elevada para la mejor entrada del aire a la vez que evitan las vibraciones de la misma.

Vamos a dejar instalado un disco SSD de 2,5″ para que veáis la sencillez. Quitar el tornillo de la bandeja (que es manual) y anclar el disco a la bandeja mediante cuatro pequeños tornillos. Además, en la bandeja de la derecha tenemos justo detrás un hueco para poder pasar los cables SATA de alimentación y el cable SATA de la placa.

Vamos a instalar un sistema de refrigeración líquida en la parte superior de la caja. Este suele ser uno de los principales problemas de la cajas. Si se instala el radiador con los ventiladores por dentro de la caja, se suele tapar el hueco habilitado para pasar el cable de alimentación de la CPU o incluso puede llegar a tocar con la bandeja de la instalación de la placa haciendo imposible instalar el radiador desde dentro.

Si os fijáis en la segunda foto, la caja «salva» este problema con creces pues queda espacio más que suficiente para pasar el cable de alimentación de la CPU.

Por fin os dejamos una instalación de como quedaría la caja con el sistema completo. Con un poco de paciencia se pueden obtener muy buenos resultados en cuanto a la gestión del cable y dejar el sistema muy limpio de cables. Justo en la foto de abajo podéis apreciar que entre la entrada de aire del frontal y la placa con sus componentes no hay un solo obstáculo pues Antec prefiere «sacrificar» la parte inferior de la caja para poner las jaulas de discos y además renuncia a utilizar bahías de 5,25″ que ya están en desuso. Esto facilita el flujo de aire frío desde la parte delantera hacia el sistema, mejorando notablemente la refrigeración.

CONCLUSIÓN

Reconozco que me he dejado llevar por el prejuicio del precio antes de analizar la caja. Y la caja me ha sorprendido positivamente. La gestión de cables está muy conseguida, la facilidad de montaje es notable gracias a la ausencia de obstáculos que habitualmente hay en las cajas y que actualmente ya no se utilizan. Además estamos ante una caja con múltiples opciones paras instalar refrigeraciones líquidas de hasta 360 mm si ponemos el radiador en el frontal.

En el lado negativo el peso es bastante grande para una caja semi torre aunque, esto se puede convertir en ventaja pues al ser todo el chasis de acero, dicho material confiere una gran robustez a la caja.

Se trata de una caja que no cuenta con todos los adelantos de las cajas actuales de gama alta como iluminación RGB, chasis de aluminio o demás cambios estéticos y es justo esta la característica que hace que el precio sea una de sus prinxcipales ventajas. Si tienes una placa ATX o menor y buscas la funcionalidad, esta es una caja muy recomendable.

VENTAJAS

• Muy buena gestión del cableado
• Gran robustez gracias al acero SECC de 0.6 mm
• Facilidad de montaje
• Permite múltiples configuraciones con RL
• Permite cualquier longitud de GPU del mercado (400 mm) y cualquier disipador de aire (180 mm)
• Un precio bastante bueno para lo que ofrece

INCONVENIENTES

• No admite placas E-ATX o XL-ATX
• Una estética militar muy peculiar que a muchos puede no gustar (a mi por ejemplo)







Hace unas semanas estuvimos haciendo el análisis en detalle de la caja Nox Hummer TG. Y aunque nos gustó, la verdad es que encontramos varios problemas con su montaje y funcionamiento. Hoy nos toca ver a su hermana mayor, la Nox Hummer TGX. La cual, aparentemente, soluciona la gran mayoría de cosas que nos nos gustaron de la otra.

Decir que la Nox Hummer TG nos dejó algo decepcionados sería quedarse corto. La verdad es que nos esperábamos cosas bastante mejores de esa caja. Pero ésta adolecía de varios serios problemas que no se podían pasar por alto, como el tema de las elevadas temperaturas en su interior. Por eso, cuando se nos contactó para preguntarnos si nos apetecía hacer el análisis de la nueva Hummer TGX, inmediatamente dijimos que sí. Al fin y al cabo, lo que podíamos ver en las fotografías sobre la caja parecía resolver la gran mayoría de problemas que tenía la TG.

CARACTERÍSTICAS TÉCNICAS

Como de costumbre, os vamos a dejar una captura de lo que comenta Nox sobre esta caja:

Como podemos ver por las dimensiones, la Nox Hummer TGX es una caja semitorre. Sin embargo, tiene varias características que nos gustan. Por ejemplo, todas sus dimensiones son bastante superiores a las de su hermana pequeña, la TG. Esto permite poder instalar disipadores de hasta 175 mm de altura.

A la par que ha crecido en dimensiones, también lo ha hecho en peso. Básicamente porque el acero que se ha empleado es de sección 0,9 mm (frente a los 0,6 mm de la TG). Y al uso de un segundo panel de cristal templado para el lado derecho de la caja. Con ello, el peso se eleva hasta los 10,7 Kg frente a los 6,6 que pesa su hermana pequeña.

Vamos a ver la caja por fuera.

ANÁLISIS EXTERNO

Como es habitual para las cajas de Nox, la Hummer TGX llega en una caja de cartón. Aunque esta vez la caja es de considerables dimensiones. Y viene decorada con impresiones en sus cuatro costados, donde podremos ver tanto las dimensiones de la caja como varias de sus principales características.

Veamos ahora la caja en todo su esplendor.

Como sabéis, la caja tiene cristal templado por ambos laterales más su frontal. Así que en todas las fotos que salga el cristal templado vamos a tener que lidiar con el destello del flash de la cámara, por desgracia.

Lo primero que salta a la vista, con la caja delante es que el tamaño es bastante superior al de su hermana pequeña. Pero no solo ha aumentado el tamaño, como habíamos comentado antes, si no también el peso. En cualquier caso, al tacto la caja se nota bastante mejor construida y da una innegable sensación de calidad en los materiales.

Al emplear cristal templado ligeramente ahumado, el interior de la Hummer TGX se puede ver con cierta facilidad. Pero esto es un arma de doble filo. Porque también el costado derecho emplea cristal templado, lo que significa que no solo tendremos que dejar organizado el lado izquierdo, si no también el derecho, que es por donde van a pasar todos los cables.

Ésto no creo que represente demasiados problemas para los DIYers más habituados a lidiar con cables y dejarlos aseados. Pero para el DIYer novato, sí puede ser un desafío que requerirá algo más de tiempo.

Como sabéis, la Hummer TGX no lleva bahías frontales de 5,25 pulgadas. Así que instalar una unidad de este tamaño queda descartado.

En el caso de esta caja, el frontal tiene una rejilla de ventilación de tipo branquia, que permite el paso del aire del exterior al interior de la caja. Algo que está bastante mejor resuelto que en el modelo TG, la verdad. Que si bien tenía el diseño de la rejilla, luego no estaba perforada, con lo que el aire entraba desde un orificio en la parte inferior de la caja.

Es agradable ver las cosas cuando se piensan bien y se corrigen.

La parte trasera sigue con la distribución moderna tradicional, con el ventilador trasero de 140 mm situado en la parte superior, seguido de las tapas de las 7 ranuras de expansión y, finalmente, el hueco para la fuente de alimentación situado en la parte inferior de la caja.

Podéis ver que tanto las tapas de las ranuras de expansión, como el hueco de la caja que hay encima de ellas tiene el metal perforado. Ello es debido a que, al ser una caja de presión positiva, se necesitan esos taladros para que escape el aire del interior de la caja.

Sin embargo, en la Hummer TGX aparece una tira de orificios de ventilación en la zona lateral izquierda, como podéis ver en las fotos.

Estos orificios también se emplean para que escape el aire caliente del interior de la caja. Más concretamente, de la zona posterior de la bandeja de montaje de la placa base. Esta característica no está muy extendida, pero sí la habíamos visto implementada en otras cajas con anterioridad.

La parte superior de la Hummer TGX sí que es completamente diferente a la de la TG. Principalmente porque, si en esta última era una chapa de acero sin ningún orificio de ventilación, en el caso de la TGX, toda la parte superior está abierta al exterior. Aunque a mi, personalmente, me hubiera gustado ver incluida aquí una rejilla magnética que evitara que entrara polvo en la caja. O bien protegiera de la caída accidental de cosas en su interior.

La caja admite el montaje de hasta 3 ventiladores de 140 mm en su parte superior. Ya solo por esta imagen podemos intuir que la caja va a rendir térmicamente mejor que la TG.

Quitando el tema de las rejillas de ventilación, lo más destacado del frontal es el panel de I/O que se localiza en la parte frontal.

En este panel podemos ver, de izquierda a derecha el rehobus integrado para los ventiladores de la caja (más sobre esto luego), dos puertos USB 3.0, el botón de reset, el LED de actividad de discos duros y el botón de encendido.

Seguidos de los dos mini jacks de 3,5 mm para los cascos y el micrófono, más dos puertos USB 2.0 y el botón para cambiar tanto el color como los efectos de iluminación de los LEDs de los ventiladores.

A destacar que la separación entre los puertos USB es bastante amplia, con lo que conectar dispositivos más gruesos de lo habitual no debiera representar demasiados problemas.

Veamos ahora la parte inferior de la caja.

Lo que más resalta es el filtro anti polvo que recubre las aberturas de ventilación para la fuente de alimentación. Como veis, el filtro es extraible para poder limpiarlo con facilidad.

A destacar también que los pies sobre los que se apoya la caja están realizados con una base de goma blanda, lo que impedirá que la caja resuene con el suelo, al no transmitirse las vibraciones a éste.

Sí, definitivamente cuanto más miramos el exterior de la Hummer TGX, más nos gusta. ¿Será igual de bueno el interior de la caja?

ANÁLISIS INTERNO

Para acceder al interior de la TGX previamente deberemos quitar los cristales templados de los laterales. En este caso, el sistema de sujeción es el mismo que ya habíamos visto en la TG, a base de thumbscrews.

El interior de la Nox Hummer TGX es muy espacioso, como el de las cajas de este estilo que ya hemos analizado con anterioridad.

La zona de la bandeja de montaje de la placa base está despejada por completo, y rodeada por taladros pasa cables, los cuales van cubiertos por gomas de color negro.

A destacar, especialmente, que si el la Nox Hummer TG os taladros de la parte superior de la caja eran impracticables e inutilizables, en la TGX son dos y tienen un tamaño bastante mayor. Con lo que  llegar al conector de alimentación EPS de la placa base seguramente no va a representar ningún problema.

Nox ya deja instalados la mayoría de los soportes de latón necesarios para montar una placa base de tamaño ATX. Lo cual siempre es de agradecer.

En la parte derecha de la bandeja de montaje se encuentran las bahías para unidades de 2,5 pulgadas. Sobre una base perforada. Y es que aquí podemos montar hasta tres de estas unidades. O bien el radiador de una refrigeración líquida con dos ventiladores. Aunque, sinceramente, esta última solución no me parece nada práctica.

Y esto es porque un radiador debe de ir montado siempre de manera que coja el aire directamente del exterior para ser más efectivo. Pero ahí montado, va a coger una parte del aire fresco que meten los ventiladores frontales… y una parte superior del aire caliente que se acumule dentro de la caja. Así que esta solución, puede quedar muy bonita (no digo que no) pero no es muy eficiente. En esta caja, si se quiere montar un radiador el mejor lugar es su techo. Que, además, dispone de espacio de sobra para hacerlo.

En cuanto al montaje de las unidades de 2,5 pulgadas, Nox ha sido muy inteligente y ha puesto las aberturas de paso de cables justo donde se van a tener que montar, facilitando que el interior de la caja quede más despejado de cables. Esto ya os lo enseñaremos en la sección de montaje.

En el frontal de la caja podemos ver los tres ventiladores de 140 mm con LEDs que emplea el fabricante.

De hecho, si os fijáis en la foto se pueden ver los LEDs en los laterales de los ventiladores.

El ventilador inferior está tapado parcialmente por el túnel de la bahía inferior de discos duros, como podéis ver en la foto. Bahía que por cierto, aunque se puede desmontar, es necesario el uso de un destornillador para poder hacerlo. Y la verdad es que tenerla desmontada no es que sirva para gran cosa, a no ser que tengas una refrigeración líquida de circuito abierto y quieras poner ahí la bomba de agua.

Vamos a ver la parte posterior de la caja ahora.

En la parte central hay una serie de ojales con bandas de velcro para sujetarlos. Esta es una buena solución, si no fuera porque en el resto de la caja no hay ni un solo ojal más para sujetar y agrupar los cables. Esto no nos gusta nada.

Quizás la parte más destacable de la parte trasera de la bandeja sea el rehobus, al que van conectados los cuatro ventiladores de la caja, dejando espacio para otros cuatro más. Y esto la verdad que nos gusta bastante, dado que permite tener centralizados todos los ventiladores y controlarlos desde el frontal sin demasiados problemas.

Claro que, al estar ubicado esa posición, y sin tener ojales en su vecindad, los cables acaban quedando bastante desperdigados, lo que no da una apariencia muy limpia. Lo cual daría igual si no fuera porque este lateral también se ve a través del cristal templado. Creemos que Nox hubiera hecho mejor reposicionando el rehobus en otro lugar de la caja que hubiera permitido una mejor gestión de los cables.

Por cierto, el rehobus se alimenta desde un conector SATA. Nos gusta que poco a poco se vayan dejando de emplear los conectores Molex de las fuentes de alimentación.

Las bahías de 3,5 pulgadas albergan dos bandejas para instalar unidades de ese tamaño o de 2,5 pulgadas.

Finalmente solo nos queda ver el hueco para la instalación de la fuente de alimentación.

Como veis, el hueco que hay es bastante amplio. Lo suficiente para instalar fuentes de hasta 275 mm de longitud (una fuente normal mide 160 mm). En el fondo podéis ver una pegatina de goma, que sirve para posicionar la fuente. Y que ayuda, en conjunción a los soportes de goma sobre los que se asienta, a evitar que las vibraciones se transmitan al resto de la caja. Aunque, si somos sinceros, la pegatina de goma del lateral podía haber estado mejor colocada que así. Pero dado que no se va a ver, creo que os dará igual.

Ya solo nos queda ver los cables que emplea la caja. Que son los habituales de encendido, reset, actividad de discos, sistema encendido, USB 2.0, USB 3.0 y HD Audio.

Como accesorios de montaje, la Nox Hummer TGX incluye una bolsa con tornillería varia, cinco bridas de plástico y un altavoz de sistema. Esto último nos gusta también dado que la mayoría de fabricantes de cajas ya no lo incluyen.

Lo que por desgracia no se vuelve a incluir es un manual de instrucciones para la caja. Pero lo peor es que tampoco existe un pdf en su web que podamos descargar. Este fallo nos sigue pareciendo bastante importante, dado que no todo el mundo tiene por qué saber moverse al rededor de una caja.

Pues ya hemos visto todo lo que debíamos de la caja. Vamos ahora a montar nuestro equipo de pruebas en su interior.

MONTAJE

Los componentes de nuestro equipo de pruebas son los siguientes:

• AMD A10 7850K
• Scythe Mugen Max
• Asus AX88M-Plus
• 2 x 4 GB Kinston HyperX DDR3-2666
• Sapphire Radeon HD7950
• Kingston SSD V200
• Seagate Barracuda 7200.11 2 TB
• Seagate Momentus 1 TB
• Antec 550 W

Hemos de reconocer que el montaje del equipo dentro de la caja ha sido una absoluta delicia. El hecho de que la caja sea tan espaciosa se manifiesta perfectamente en el montaje.

Como veis, el interior queda perfectamente despejado de cables, dado un aspecto muy limpio.

¿Os acordáis cuando os comentaba que los taladros pasacables estaban perfectamente situados para acceder a los discos de 2,5 pulgadas?

Aquí tenéis la prueba fehaciente de lo que decía.

La caja es tan ancha que incluso un disipador como el Scythe Mugen Max entra sobrado de espacio. Y eso que no es un disipador pequeño.

También la parte superior de la caja se ve muy beneficiada por el incremento de dimensiones.

El montaje de los discos duros en las bandejas es mucho más práctico que el sistema que emplea la TG. No solo práctico, si no también rápido. Porque para montar los disoc de 3,5 pulgadas solo hay que separar las bandejas por su mitad y encajarlos. Para los discos de 2,5 pulgadas sí que habrá que sujetarlos con tornillos a la bandeja.

Y una vez montados en sus respectivas bahías, las unidades no se mueven del sitio.

El espacio que queda para esconder cables al lado de la fuente de alimentación es más que suficiente para dejarlos todos bien recogidos.

Aunque por desgracia la falta de ojales para la bandeja de montaje, al final acaba afectando negativamente al espacio de la parte trasera de la bandeja, que no queda tan aseado como debiera.

Lo cual en cualquier otra caja nos podría dar igual. Pero en una caja diseñada específicamente para que se pueda ver esta parte, me parece un fallo bastante garrafal.

En resumidas cuentas, el montaje de la Nox Hummer TGX es una gozada de rápido y sencillo. Nos ha encantado.

Vamos a ver si todos los cambios que ha implementado Nox en esta TGX realmente han servido de algo.

TESTEO

El equipo para pruebas ya os lo he puesto al principio de apartado de montaje, así que no entraré de nuevo en ello.

Para realizar las pruebas he empleado dos programas:

• Prime95 x64 para cargar el procesador al 100%
• Unigine Heaven 2.5 para cargar la tarjeta gráfica al 100%

Se ha dejado la caja en reposo 15 minutos antes de grabar las temperaturas en idle.  Y después se han ejecutado esos dos programas de manera simultánea para cargar el sistema al 100%, grabando las temperaturas máximas obtenidas al cabo de 30 minutos.

Dado que la caja tiene un rehobus de dos posiciones, una para bajas rpm y otra para altas rpm para sus ventiladores, he optado por hacer dos tests diferentes con el fin de ver cuánto impacto ejerce el tener los ventiladores en ambas posiciones.

Recordad que lo que vais a ver es la delta de temperaturas. Es decir, lo que aumenta la temperatura por encima de la temperatura ambiente.

Nox Hummer TGX con ventiladores al mínimo:

Es fácil ver que la caja cumple sobradamente con su cometido. Y, sobre todo, lo hace de manera muy silenciosa, algo que para mi siempre es un bonus muy apreciado.

Nox Hummer TGX con ventiladores al máximo:

Bueno, lo primero que me llama la atención es que, ponerle los ventiladores al máximo, no genera un gran descenso de temperaturas en los componentes. Ésto habla ampliamente de las excelentes características de refrigeración que posee la caja. Tampoco hay un incremento notable en la sonoridad de la misma.

Nox Hummer TGX vs Nox Hummer TG

Creo que los números hablan por si mismos. La Hummer TGX destroza por completo las lecturas de la Hummer TG. Además, en todos los aspectos.

CONCLUSIONES

La Nox Hummer TGX es una excelente caja para ordenador se mire como se mire. Y muy elegante y bonita, por ende. Está fabricada con excelentes materiales con muy buena calidad, que hace que se sienta ésta en cuanto le pones la mano encima. También tiene aporta gran facilidad a la hora de montar componentes en su interior. Y el rendimiento térmico es de lo mejor que he probado últimamente.

El sistema de gestión de cables podría haber sido mejor si se hubieran colocado más ojales para sujetar cables con bridas. El sistema que emplea por defecto no es malo, pero podría ser bastante mejor.

Tampoco me ha gustado que Nox siga sin incluir manuales para sus cajas, ni con la propia caja ni en su página web. Debería de pensar que no todos los que compren esta caja tienen por qué ser expertos maestros ensambladores de sistemas microinformáticos.

Con un precio de 110 € no es una caja de las más baratas, pero desde luego, esta caja realmente vale lo que cuesta.

Pros:

• Excelente calidad de materiales
• Excelente rendimiento térmico
• Excelente facilidad de montaje
• Muy amplia por dentro para componentes sobredimensionados
• Muy silenciosa, incluso con los ventiladores al máximo
• Muy atractiva en diseño
• I/O frontal muy completo
• Rehobus incorporado
• Ventiladores LED RGB

Contras:

• Sistema de gestión de cables no todo lo efectivo que debiera
• Sin manual de instrucciones
• El precio no es para todos

Por todo ésto, la Nox Hummer TGX se hace acreedora de nuestros galardones:



La conocida y reputada compañía orientada al diseño y fabricación de cajas para PC, Antec, diseñó en conjunción con Razer una variante de la Antec Cube, una caja miniITX orientada a Gaming, pero con motivos de diseño de la compañía especialista en periféricos. Esta Antec Cube Razer Edition que analizamos en el día de hoy combina un diseño que bien podríamos atribuir únicamente a Razer, con la calidad de construcción a la que Antec nos tiene acostumbrados.

La caja fue anunciada el año pasado coincidiendo con el 30 aniversario de Antec, y presenta un factor de forma pequeño -para placas base en formato mini ITX- pero con espacio de sobra para instalar tarjetas gráficas de gama alta e incluso sistemas de refrigeración líquida, siempre manteniendo la estética en color negro y verde de Razer (incluso encontraremos el logo iluminado de Razer en el frontal, en lugar del de Antec) con iluminación en color verde, y con un sistema de anclaje que permite que el usuario pueda acceder al hardware interno con el mínimo esfuerzo.

La Antec Cube Razer Edition (o Designed by Razer) cuenta con espacio interior suficiente para albergar tarjetas gráficas de hasta 350mm de longitud, y para ofrecer una apariencia y facilidad de montaje más refinadas, incorpora un compartimento específico para la fuente de alimentación que la separa del resto de componentes, ayudando de esta forma a la gestión del cableado interior. En cuanto al exterior, el diseño inclinado hacia delante de esta Antec Cube está construido con una estructura híbrida compuesta de aluminio de 3mm y acero de 0.8mm. En la parte frontal presenta el clásico logo de Razer en color verde, mientras que los laterales muestran su iluminación LED por la parte inferior, también en color verde, al igual que el ventilador trasero y el botón de encendido.

CARACTERÍSTICAS TÉCNICAS

Tomadas de la web del fabricante (pulsa para verlo en grande)

A pesar de sus reducidas dimensiones -que están lejos de las de las cajas mini ITX eso sí, más bien podrían ser para un sistema micro ATX- la caja cuenta con espacio de sobra para gráficas de gama alta, disipadores de procesador de hasta 190 mm de altura y sistemas de refrigeración líquida con radiadores de hasta 240 mm sin problemas. Tiene espacio eso sí para un único disco duro de 3,5 pulgadas y dos de 2,5 pulgadas, aunque el de 3,5″ puede ser convertido en dos de 2,5″ teniendo así en total cuatro espacios. No tiene hueco para unidades ópticas.

ANÁLISIS EXTERNO

La Antec Cube designed by Razer viene embalada en una caja de cartón duro en la que predominan los colores negro y verde, denotando desde el primer momento calidad por los cuatro costados. En la cara principal podemos encontrar una imagen del frontal de la caja.

Mientras, en la parte trasera tenemos sus especificaciones técnicas detalladas en la zona inferior izquierda, y sus principales bondades resumidas en la superior.

En el interior nos encontramos con la caja protegida por paneles de poliestireno expandido y, a su vez, por una tela antiestática de color negro.

Aquí tenéis la Antec Cube designed by Razer ya fuera de su embalaje.

Vamos con el frontal, dominado por una gran rejilla ya que en ésta zona es en la que podremos instalar dos ventiladores de 120 mm o bien un radiador de hasta 240 mm. El logo de Razer adorna la parte central de la rejilla, dejando en la zona superior dos puertos USB 3.0 que en éste caso han sido pintados de color verde Razer en lugar del azul habitual, y dos minijacks de audio.

Los laterales son ambos iguales, de diseño asimétrico y redondeado con una ventana de plástico acrílico tintado que permite ver el interior (de fábrica nos viene con un plástico protector para evitar roces o que dejemos marcas mientras montamos el sistema).

Vamos a la parte trasera, en la que encontramos una rejilla tras la que se esconde un ventilador de 140 mm (con agujeros versátiles que permiten variación de altura), dejando a la zona inferior para instalar la fuente de alimentación ATX y en la superior, los zócalos PCI para la gráfica con embellecedores perforados para facilitar el flujo de aire. También aquí tenemos un botón que nos permitirá encender y apagar la iluminación de la caja.

Vamos a la zona superior, en la que encontramos una nueva ventana tintada tras la que podremos ver la tarjeta gráfica una vez esté instalada, además del botón de encendido que se iluminará en color verde.

Nos queda por ver la base. Lo más llamativo son las dos piezas de plástico blanco, que se iluminarán en verde con la caja encendida. Tenemos dos grandes patas con inserciones de goma y, finalmente, una rejilla para la fuente de alimentación.

Por supuesto Antec incluye accesorios con la caja, incluyendo manual de instrucciones, pegatinas de Razer y tornillería variada.

ANÁLISIS INTERNO

Para retirar los paneles laterales tan solo tendremos que tirar de ellos, pues no están anclados con tornillos, lo que hace muy sencillo el ponerlos y quitarlos. Tienen simplemente cuatro sujeciones engomadas que entran a presión.

Aquí podéis ver una de ellas.

Sin el lateral podemos ver el interior, distribuido en dos zonas para separar la zona de la fuente de lo demás, pero con una buena apertura para poder canalizar los cables. La placa base se instalará de manera vertical, dejando un gran espacio a la izquierda en la imagen para el radiador, si queremos ponerlo.

En la parte trasera viene instalado de fábrica un ventilador de 140 mm con LED de color verde.

En la parte delantera, los anclajes para dos ventiladores de 120 mm o un radiador de hasta 240 mm, con un filtro anti polvo que podremos extraer si retiramos el frontal (luego lo vemos).

Aquí está el espacio para la placa base de formato mini ITX.

Vamos a la parte trasera, en la que encontramos los espacios para instalar las unidades de almacenamiento, y un hub de ventiladores en la parte superior. Las unidades de almacenamiento se instalan con tornillos en bandejas extraíbles. Hay también multitud de puntos de enrutamiento y anclaje de cables con bridas.

Vamos a ver un poco más en profundidad el frontal, que podremos extraer levantando tres pestañas de cada lado. Ésto nos da acceso al filtro anti polvo extraíble y al radiador o ventiladores, así como al PCB del logo de Razer iluminado.

La fuente de alimentación se monta sobre cuatro patas de goma para levantarla un poco del suelo y que pueda «respirar», y a la vez para absorber vibraciones.

El filtro anti polvo es también extraíble desde fuera.

Por cierto que en el suelo de la caja también tenemos la conexión a la iluminación inferior.

Finalmente, las conexiones, entre las que tenemos el USB 3.0, minijacks de audio, el conector para el botón de encendido únicamente, y un SATA para alimentar la iluminación.

INSTALACIÓN

Comenzamos, cómo no, instalando la placa base.

En este caso instalamos un sistema de refrigeración líquida Antec Mercury 120 con el radiador en el frontal.

La fuente de alimentación en su sitio en la base.

Los discos duros, en éste caso uno de 3,5″ y un SSD de 2,5″.

Como último paso, ponemos la tarjeta gráfica y conectamos todo el cableado.

Cerramos los paneles laterales y estamos listos. En éste caso el montaje no nos ha llevado más de media hora, y solo encontramos algo de dificultad a la hora de canalizar los cables PCI-Express de la tarjeta gráfica, el resto ha sido coser y cantar.

En la siguiente galería podéis ver la caja encendida con su iluminación. Fallo nuestro que instalamos el ventilador del Mercury 120 que es de LED azul, lo suyo habría sido ponerle uno con iluminación verde para que fuera a juego con la caja.

CONCLUSIÓN

La Antec Cube designed by Razer es una caja de reducidas dimensiones que tiene cabida a hardware de gama alta sin problemas, y que rebosa calidad y detalles por todas partes. A buen seguro será una delicia para aquellos usuarios a los que les guste Razer o simplemente el color verde, y que busquen una caja de calidad y que admita cualquier hardware, mini ITX eso sí. La caja ocupa poco espacio y me parece preciosa, con el añadido de que es muy sencillo el instalar cualquier tipo de hardware en ella.

La parte mala, claro, es le precio, puesto que está ahora mismo en tiendas online de España a unos 240 euros.

PROS:

• Excelente calidad.
• Estéticamente es preciosa.
• Muy fácil de instalar.
• Refrigera bastante bien.
• Silenciosa.
• Se puede apagar y encender la iluminación con el botón trasero.

CONTRAS:

• Solo dos USB 3.0 en el frontal, y carece de botón de reset.
• Solo admite un disco de 3,5″.
• Precio (240 euros).

Por todo ello, la Antec Cube designed by Razer se lleva nuestro galardón de Oro y nuestra recomendación tanto por su rendimiento como por su diseño.

La tendencia actual en el mundo de las cajas de ordenador es clara. Ponerle LEDs de colores a los ventiladores. Y hacer los laterales de cristal templado. Hasta hace bien poco esa tendencia quedaba reservada a las cajas de gama alta. Pero ahora la nueva Nox Hummer TG pretende popularizarla para todos los consumidores que no tienen los bolsillos profundos.

Si hasta hace medio año, las únicas cajas que podíamos ver con laterales de cristal templado eran las de precios por encima de los 100 €. Muy por encima de esa cifra, en realidad. Poco a poco el cristal templado se está popularizando. Y encontrando su camino a la gama media de cajas de ordenador. La Nox Hummer TG es un ejemplo perfecto de ésto. Dado que por un precio de 70 € promete bastante.

CARACTERÍSTICAS TÉCNICAS

Veamos, como siempre, lo que nos dice el fabricante de este nuevo modelo.

Varias cosas me llaman la atención de esta caja. La primera, pertenece a ese escaso grupo que permite instalar disipadores mayores de 160 mm. Esto siempre es un plus en mi opinión, dado que no te restringe en la refrigeración. Lo segundo es que las dimensiones son bastante contenidas. Y lo tercero, la no inclusión de un ventilador trasero. Así como la inexistencia de aberturas de respiración en el techo. Está claro que Nox ha querido crear una caja de presión positiva. Pero, dado que monta tres ventiladores para el frontal, ¿Por dónde pretenden que salga todo el aire caliente?

Veamos el exterior de la caja.

ANÁLISIS EXTERNO

La Nox Hummer TG viene en una caja de cartón de color marrón, de contenidas dimensiones. Acordes al tamaño de la caja.

En los laterales de la caja vienen impresas las características técnicas más reseñables de este modelo.

En el interior, la caja viene perfectamente protegida por sendas láminas de espuma de poliuretano. Tanto en su frontal y trasera, como en el lateral donde va el cristal.

Veamos ahora la caja.

La caja está pintada por completo en color negro mate. Tanto en su interior como en su exterior.

La parte frontal es una hoja de cristal templado que va fijada al propio frontal de la caja.

Detrás de ella a duras penas se pueden ver los tres ventiladores que meten el aire de fuera. Aunque esos ya los veremos en más detalle en la siguiente sección.

El lateral izquierdo vuelve a estar dominado por otra lámina de cristal templado. El cual ya nos permite un primer atisbo al despejado interior de la caja.

Aunque este mismo interior ya lo hemos visto en otros muchos productos de Nox. Por ejemplo, tanto la Hummer ZN como la Hummer ZX tienen interiores muy similares. Y la verdad es que es un interior que, personalmente, me gusta bastante. Es cómodo para trabajar en su interior. Y permite la instalación de tarjetas gráficas de muy larga longitud.

La parte trasera es bastante tradicional.

En la parte superior encontramos el hueco donde podemos montar un ventilador de solo 120 mm. Digo «solo» porque hubiera preferido que diera la posibilidad de montar también uno de 140 mm. Dado que esos suelen mover más aire con menor sonoridad.

Cuando llegamos a la zona de los soportes para las tarjetas de expansión, empezamos a ver cosas que no nos cuadran.

Si la Hummer TG se supone que es una caja de presión positiva… ¿No os parece que las tapas no van a permitir que salga demasiado aire del interior? Y es que, el gran problema de este tipo de cajas es que el aire caliente tiende a embolsarse en su interior. Especialmente, si no permitimos que la corriente de aire fluya al exterior. Y por esas tapas, poco aire va a salir, desde luego.

Finalmente, en la parte inferior, tenemos el huevo donde se asegura la fuente de alimentación.

De hecho, a través del agujero podemos ver, tanto la abertura de refrigeración de la fuente, como la bahía de discos duros. Y su más que incómodo sistema de anclaje para ellos.

El lateral derecho es una lámina de acero preformada. De tal manera que sobresalga hacia fuera. Lo cual va a facilitar poner los cables por la parte trasera de la bandeja de soporte de la placa base.

En la parte del frontal podemos ver los agujeros que permiten el paso del aire desde el exterior al interior de la caja.

En su parte superior, podemos ver que la caja no tiene aberturas de ventilación superior. Lo cual estoy seguro que va a impactar de manera negativa a las temperaturas del equipo.

A la izquierda de la imagen, tenemos en fontal I / O, en el que podemos ver (de izquierda a derecha de la imagen):

• Botón de encendido
• Reset
• LED de actividad de discos duros
• Puerto USB 2.0
• Mini jack de 3,5 mm para cascos
• Mini jack de 3,5 mm para micrófono
• Puerto USB 2.0
• Puerto USB 3.0

La parte inferior de la Nox Hummer TG no tiene gran cosa.

Solo una abertura de ventilación para la fuente de alimentación. Y las almohadillas de las patas.

Visto el exterior de la caja, pasemos ahora a su interior.

ANÁLISIS INTERNO

Para acceder al interior de la caja deberemos de quitar los cuatro thumbscrews que sujetan el cristal templado a la caja. Estos thumbscrews se pueden quitar con sencillez y su soporte protege bien el cristal con unas gomas. Tanto en el propio thumbscrew como en el soporte de la caja.

El interior al descubierto es el siguiente.

Vemos el interior completamente despejado que ya había comentado antes en el análisis. También vemos como la parte inferior de la caja, donde van la fuente de alimentación y los discos duros, está separada del resto de la caja. En un compartimiento específico para ella.

Curiosamente, este compartimento está abierto por su zona frontal. Un poco más adelante os enseñaré el por qué de ello.

La zona principal de la caja, donde tendremos que instalar nuestra placa base es la siguiente.

Como vemos, toda la zona está repleta de taladros pasacables, que se adaptan bien al empleo de los diferentes formatos de placas base. Ya sean estos ATX, ATX reducido, micro ATX o mini ITX. Especialmente los situados en el lateral derecho de la imagen.

Sin embargo, hay un taladro que, por ubicación, no puede cumplir su función. Se trata del situado en la parte izquierda superior.

Este taladro, en teoría, está situado en ese lugar para dar servicio al cable de alimentación EPS +12 V que alimenta el procesador. En la práctica, no es utilizable.

La parte izquierda de la caja está dominada por el hueco para la instalación del ventilador (solo admite de 120 mm de diámetro). Más abajo podemos ver las tapas de las ranuras de expansión.

No me convence nada que las tapas, excepto la superior, sean todas deshechables. Es decir, que si instalamos una tarjeta de expansión y luego dejamos de usarla, al quitarla queda el hueco al aire y no podremos volver a taparlo.

Las dos bahías para discos duros de 2,5 pulgadas se sitúan frente a los ventiladores frontales

Me gusta bastante que Nopx siga dejando un par de aberturas en el lateral por donde pasar los cables de datos y de alimentación para los discos. Por cierto, ya que se ve en la imagen, ese es el cable de alimentación del ventilador superior de la Hummer TG. De éstos hablaré en un momento, cuando veamos los tres ventiladores del frontal.

En la siguiente imagen podemos ver la parte trasera de los ventiladores de la caja situados en el frontal de la misma.

El problema que veo con este frontal es que los ventiladores se atornillan desde el interior de la caja. Lo que en mi opinión los va a hacer muy complicado de sustituir si se nos estropea uno de ellos. Especialmente si es el del fondo de la caja. De hecho, rezad porque ese ventilador no se os estropee, porque es imposible de sustituir, ya que para hacer eso deberíamos de quitar la cubierta inferior de la caja. Pero ésta está sujeta con remaches. Así que, a no ser que os queráis liar la manta a la cabeza, simplemente no se puede sustituir. Este diseño de Nox es bastante deficiente, en mi opinión.

Quitando el frontal de la caja (que va bastante duro) nos deja al descubierto la parte frontal de los tres ventiladores.

Estos ventiladores se alimentan desde un conector doble. Es decir, tienen un conector molex grande de 4 pines, para conectarlos directamente a la fuente de alimentación, y un conector de 3 pines para conectarlos a la placa base.

La idea de Nox es buena. El problema que tengo yo con ella es que ambos conectores están muy cerca entre ellos. Con lo que, en el caso de usar los conectores de la placa base, el conector molex nos acabará quedando tirado por encima de ella, lo cual no es que sea muy bonito. Yo creo que hubiera sido mucho mejor por parte de Nox incluir con la caja un rehobus sencillo al  que conectar estos tres ventiladores. Eliminando el lio de cables que suponen estos tres.

Dando la vuelta a la caja, nos encontramos con lo siguiente.

Es destacable la enorme cantidad de ojales que Nox ha puesto en la Hummer TG para sujetar cables con bridas. A parte de estar situados, en la inmensa mayoría de casos, con gran acierto por su parte.

En la parte inferior podemos ver el hueco donde van la fuente de alimentación (a la derecha) y las bahías de discos duros.

La fuente se asienta sobre cuatro soportes de goma, que la dejan situada exactamente sobre la abertura de ventilación inferior de la caja. De esta manera, nuestra fuente siempre cogerá aire fresco del exterior.

El espacio disponible para la fuente no es excesivo, así que yo no instalaría fuentes cuya longitud fuera mayor de lo habitual.

Sin embargo, la bahía de montaje de unidades de 3,5 pulgadas es… mala. Incómoda y mala.

Como veis, las bahías no emplean bandejas. En su lugar, se usan tornillos, aunque eso ya lo veremos cuando tratemos el montaje. Baste decir que la solución que emplea Nox es bastante mala.

Por cierto, en la imagen podéis ver el hueco que hay frente a las bahías de 3,5 pulgadas. En teoría, ese hueco es para poder instalar un sistema de refrigeración líquida de tres alturas. Sin embargo, esta solución tampoco se ha pensado mucho por parte de Nox, dado que si no podemos desatornillar el ventilador interior… ¿Cómo pretenden que sujetemos el radiador a la caja?

Con la Nox Hummer TG se incluye una bolsa con tornillería, bridas de plástico y un altavoz piezoeléctrico (de los cuales ya no se suelen ver muchos con las cajas modernas).

Lo que sí que no hay es un manual de instrucciones. Ni viene con la caja ni lo hay para descarga en su página web. Es decir, Nox te da la caja y allá te las apañes con su montaje. Otro punto negativo.

Y con ésto, ya está vista toda la caja. Vamos ahora a montar un sistema en ella y os voy comentando mis impresiones.

MONTAJE

Nuestro equipo de pruebas es el siguiente:

• AMD A10 7850K
• Cooler Master Hyper T4
• Scythe Mugen Max
• Asus A88XM-PLUS
• 2 x 4 GB Kingston DDR3-2666
• Sapphire Radeon HD 7950 Dual X
• Kingston V300 120 GB
• Seagate 1 TB
• Antec 550 W

El montaje no es en absoluto complicado.

O no debería de serlo excepto por un par de inconvenientes.

¿Recordáis el taladro situado en la parte superior izquierda de la bandeja de retención de la placa base? Pues no sirve para pasar el cable de alimentación EPS +12 V del procesador. Dado que el espacio que queda entre la placa y el techo es mínimo, no podemos hacer el giro que requiere el cable para poder conectarse.

Esto nos obliga a tirar el cable por todo el frontal de la placa base. Lo que hace que no quede especialmente bonito dentro de la caja.

Mi segundo problema con la Hummer TG es sus infames bahía de 3,5 pulgadas. En la que hay que poner tornillos en los discos duros para meter éstos dentro de ellas.

No es ésto, per se, lo que lo hace incómodo. Si no que para fijar los discos hay que hacerlo ANTES de montar la fuente de alimentación. Dado que hay que dejarlos asegurados a la bahía con otro tornillo. Dado que no tenemos manual de instrucciones que nos pueda prevenir de esta situación, os puede suceder que una vez tengáis montado y cableado todo, os toque quitar la fuente y sus cables para asegurar los discos en estas bahías. Y hay que asegurarlos porque los discos que montéis en ellas quedarán completamente sueltos y se moverán solos dentro de las bahías.

De todos modos, el interior de la caja queda bastante bien ordenado, y los taladros para el paso de los cables cumplen perfectamente su función.

Por cierto, la afirmación de que admite disipadores de 163 mm está cogida un poco con pinzas. Lo comento porque he montado en su interior un Scythe Mugen Max, que tiene 161 mm de altura, y me cabe por los pelos.

Si os estáis preguntado por qué he instalado este disipador, lo vais a saber enseguida, porque llega la parte del testeo.

TESTEO

El equipo que he empleado para el testeo, ya os lo he comentado en el capítulo anterior.

La metodología que se ha empleado para el testeo ha consistido en dejar al ordenador durante media hora en reposo, para luego someterle a una carga combinada de media hora pasando los programas Prime 95 y Unigine Heaven 2.5.  La temperatura ambiente durante todo el proceso era de 27 ºC.

Inicialmente la prueba la hice con el Cooler Master T4, que es mi disipador habitual para testeo. Veamos cuales fueron los resultados:

Los resultados fueron… No tan buenos como cabría esperar de un fabricante como Nox. Esto se debe a que el sistema de anclaje del disipador hace que quede con el ventilador mirando hacia el techo de la caja. Y dado que el techo no tiene aberturas de respiración, el disipador no es capaz de cumplir bien su trabajo. Hasta el punto de que tuve que suspender el testeo cuando el procesador alcanzó los 98ºC. Pero es que, no solo el procesador llegó a alcanzar esas temperaturas, es que el resto de componentes de la caja también dispararon las suyas hasta niveles que hacía muchos, muchos años, que no veía en una caja. Hasta el punto que, tomadas las temperaturas exteriores de la caja con un sensor láser, ésta estaba a 45 ºC y era incómodo tocarla con la mano al desnudo. Y esa temperatura es un disparate, se mire como se mire.

Visto lo visto, y dado que no podía dejar sin testear la caja, desempolvé mi Scythe Mugen Max. Este disipador, no solo es netamente superior al de Cooler Master, si no que también deja al ventilador orientado hacia el frontal de la caja como habéis podido ver en las fotos anteriores.

Vamos sus resultados:

Creo que la diferencia de temperaturas es más que apreciable en ambos casos. El Mugen Max está haciendo un trabajo mucho más eficiente dentro de esta caja, por la orientación de su ventilador. Y en consecuencia, el resto de temperaturas internas han descendido. Lo que no quita que, aun así, sigan siendo bastante altas. De hecho, la temperatura externa de la caja bajó hasta los 38ºC que, si bien todavía es bastante caliente, no llega a ser TAN incómodo al tacto como cuando empleaba el otro disipador.

Las temperaturas tan altas lo que me dice es que la caja no es capaz de refrigerar correctamente los componentes que en ella instalemos. Especialmente si queremos instalar procesadores y tarjetas gráficas con unos consumos de potencia bastante elevados. Yo iría tan lejos como hasta recomendar no instalar procesadores con un consumo superior a los 90 W, y siempre con un disipador de buen rendimiento térmico.

Como parte positiva, comentar que la caja es bastante silenciosa con los tres ventiladores frontales. Siempre podríamos intentar montar uno de los ventiladores del frontal en la parte trasera de la misma (aunque no el inferior, claro). Y el espectáculo de luces que dejan ver sus LED es bastante bonito, también.

CONCLUSIONES

La verdad es que la Nox Hummer TG me ha dejado un sabor agridulce en la boca. Sí, es verdad que la caja está bien construida, ofrece un interior espacioso, el montaje de los componentes es sencillo, las aberturas para el paso de los cables cumplen a la perfección su cometido y es muy bonita. También la inclusión de tres ventiladores LEd en el frontal es un plus no muy habitual en las cajas para ordenador. También su precio de 70 € es bastante atractivo para lo que aporta la caja.

Pero el rendimiento térmico termina por desmerecer todo el conjunto. Eso, junto al deficiente sistema de retención de discos de 3,5 pulgadas, la imposibilidad de pasar el cable de alimentación EPS por detrás de la bandeja de la placa base y la ausencia de manual de instrucciones.

Pros:

• Cristal templado en el lateral y el frontal
• Ventiladores con LEDs
• Interior espacioso
• Permite disipadores de procesador altos
• Admite tarjetas gráficas de longitud muy grande
• Viene de serie con tres ventiladores LED
• Silenciosa a plena carga
• Muchos ojales para sujetar los cables
• Buen sistema de gestión de cables
• Buen precio

Contras:

• Sistema de ventilación muy mejorable
• Incómodo sistema de retención de discos duros en las bahías de 3,5 pulgadas
• Hay que montar los discos duros antes que la fuente de alimentación
• No admite bahías de 5,25 pulgadas
• No lleva manual de instrucciones

En general, Nox ha hecho demasiados sacrificios a la hora de intentar mantener el precio lo más bajo posible y, al final, se ha acabado notando demasiado. No creo que la Hummer TG sea una mala caja, pero sí que es una caja que podría haber estado mejor resuelta.

Por todo ésto, la Nox Hummer TG se lleva nuestro galardón de oro:

Mucho tiempo hacía que no visitaba Cooler Master nuestro laboratorio y después de varios meses lo hace por partida doble. En esta serie de reviews de Cooler Master empezaremos por una caja modular, como es el caso de esta Mastercase Pro 6, para terminar con una de sus últimas creaciones en refrigeración líquida como es el caso de la nueva Masterliquid 240.

En este caso las presentaciones sobran. Por un lado gracias a la gran variedad de productos que fabrica y sobre todo por la gran calidad de dichos productos y la gran demanda de sus productos que hace el usuario final. Sin ir más lejos, en el segmento de cajas, las famosas HAF o, si nos remontamos más atrás, las conocidas stacker, son cajas que ya se asocian con el fabricante solo con aludir a su apellido.

Pero vamos a volver al presente y vamos a presentar el nuevo modelo que Cooler Master ha puesto en el mercado que, con el nombre de Mastercase, está buscando darle una vuelta de rosca al tema de la modularidad. Comenzamos con las especificaciones de la nueva Mastercase Pro 6.

CARACTERÍSTICAS TÉCNICAS

Haz clic en la imagen para verla más grande.

ASPECTO EXTERNO

EL EMBALAJE

Con el paso del tiempo, la estética del embalaje de Cooler Master sigue siendo muy similar excepto en algunas ocasiones muy especiales. Los típicos colores oscuros de Cooler Master se han hecho ya famosos en los diseños de sus cajas. Igualmente la información que pone a su disposición que, dicho sea de paso, es bastante detallada.

En la parte delantera de la caja podemos encontrar el tradicional logo de Cooler Master junto con su nuevo lema «Make it yours» y el modelo de la caja. Jugando con la estética, tenemos fotos de un lateral y el frontal de la caja como si se encontraran en un segundo plano gracias al juego de los colores

En la parte trasera del embalaje encontramos una foto de la caja despiezada y lo más importante, las características más importantes de la misma con una breve descripción y en 8 idiomas diferentes incluido, como es normal, en castellano.

Pero una de las cosas que más nos ha gustado es como viene la caja embalada en su interior. Y lo que más me ha gustado es la bolsa de tela con las dos asas que incluye Cooler Master para proteger la caja. Por supuesto la bolsa la protege muy bien aunque para mi, curiosamente, lo que más me ha encantado es el uso de las dos asas para poder sacar la caja de su embalaje. Suena tonto, pero una de las cosas que más odio de analizar cajas es sacarlas de su embalaje teniendo en cuenta que vienen muy encajadas y extraerlas del mismo es misión imposible.

Gracias a las dos grandes piezas de poliespan, la caja se mantiene fija a la caja y poder dañarla o arañarla es muy complicado a pesar de posibles maltratos durante el transporte.

Además de la bolsa y de los dos grandes bloques que protegen a la caja, la misma viene flejada a los bloques para que su posible desplazamiento sea imposible. Sin duda hemos visto muy pocos embalajes tan seguros y tan mimados como hace Cooler Master en su Mastercase Pro 6.

EL EXTERIOR

Por fin terminamos de desembalar la caja y podemos apreciarla tal como es en perfecto estado. Estamos ante una caja con una estética muy habitual en Cooler Master, poco amiga de las estridencias excepto en series muy limitadas y casos muy particulares. El chasis, es de acero y los paneles auxiliares (panel frontal, superior y embellecedor trasero) son de plástico. El color es de un color gris oscuro-negro huyendo de las estridencias y apostando por la elegancia y sencillez.

En sí el chasis, gracias a su material y a la calidad de la construcción, se siente muy robusto y resistente, acompañando en este caso dos paneles también bastante gruesos que le confieren esa robustez de la que hemos hablado a la totalidad de la caja. El lateral principal cuenta con una gran ventana de metacrilato que ocupa casi el lateral completo por lo que los amantes de ver la caja en su interior están de enhorabuena.

Como podéis observar en nuestra primera foto del interior las formas son muy cuadradas y angulosas aunque los paneles que acompañan al chasis ya le dan a la caja esa sensación de modularidad que Cooler Master ha buscado en esta serie de cajas.

El otro lateral es totalmente sólido y sin ningún detalle reseñable.

Continuamos con la estética de esta caja y vamos a hacer una rápida visita a la parte inferior que viene caracterizada por las dos grandes patas que tienen como principal función la de elevar la caja los centímetros suficientes para permitir que pueda obtener del exterior el aire frio y poder refrigerar el sistema de abajo a arriba.

Además, si nos ocupamos de la parte inferior de la caja con más detenimiento podemos ver las cuatro grandes piezas de goma que permiten a la caja mantenerse firmemente asentada en la superficie sobre la que la pongamos.

Igualmente podemos apreciar el gran filtro extraíble que podemos encontrar justo a la altura donde se instala la fuente de alimentación para mantener constantemente refrigerado y libre de polvo dicho componente que es tan crítico en el correcto funcionamiento del sistema.

Vámonos a la parte opuesta de la caja, es decir, a la zona superior de la misma en la que encontramos un panel que recubre toda la zona y es totalmente extraíble. Además, la tapa se fija mediante cuatro grandes imanes, con lo que a la vez de que es fácil de quitar o poner, también se obtiene la ventaja de que queda bien fijada al chasis una vez colocada.

Pero esto no es lo único dado que el soporte donde se ponen los ventiladores está preparado igualmente para instalar una refrigeración líquida de 240 mm y además es igualmente extraible, con lo que se puede quitar de la caja para instalar dicha refrigeración con absoluta comodidad y posteriormente volver a fijarla a la misma con la refrigeración ya instalada.

Igualmente, desde la parte superior se puede acceder al panel de entrada/salida donde podemos encontrar distribuidos, de una forma totalmente simétrica, el botón de encendido debajo y encima los dos puertos USB 3.0, las conexiones de audio y auriculares así como el LED de actividad de disco duro y, totalmente a la derecha, un pequeño botón de reset. Yo personalmente echo de menos otros dos puertos USB bien sean 2.0 o 3.0, pero tan solo dos puertos se me hace insuficiente teniendo en cuenta la gran cantidad de componentes que hoy en día utilizamos para instalar en la parte frontal (teléfonos móviles, llaves USB, discos externos, cámaras de fotos…)

Vamos a conocer ahora con más detenimiento la parte delantera que tiene un frontal de plástico totalmente extraíble y nos permite conocer las posibilidades que la caja nos ofrece en esa parte. El panel se fija a la caja igualmente con cuatro grandes imanes que lo mantienen bien unido.

Podemos apreciar que en la parte superior tenemos posibilidad de utilizar dos bahías de 5 1/4 para poner unidades ópticas, rehobuses, o incluso depósitos para sistemas de refrigeración líquida aunque, a pesar de las posibilidades que se nos ocurren es cierto que este tipo de bahías está cada vez más en desuso y muchos fabricantes han optado por quitarlas. Por otro lado, no tiene mucho sentido utilizar esas bahías de 5 1/4 si posteriormente vas a poner el frontal de plástico encima (excepto si pones algo con lo que no vayas a interactuar habitualmente como el propio depósito del que os hablábamos). Por debajo de las dos bahías ya podemos intuir los dos grandes ventiladores  de 140 mm que el fabricante pone de serie en la caja.

El gran filtro antipolvo que lleva también es muy sencillo de quitar y por tanto de limpiar cuantas veces queramos. Y quitando el filtro ya podemos ver la parte frontal totalmente al desnudo.

Por cierto, en la parte de abajo del frontal encontramos la tira de leds que tendremos oportunidad de disfrutar en color azul o rojo según el modelo de la caja por el que optemos.

Vamos por fin a la parte trasera con lo que terminaremos el análisis externo de la caja tenemos una importante innovación por parte de Cooler Master y es que ha diseñado una especie de marco de plástico alrededor de la parte trasera que nos permite ocultar los tornillos de sujeción de las dos ventanas laterales y a la vez nos permite ocultar por dentro de dicho marco todos los cables que salen de la parte trasera de la caja para conectar periféricos tales como monitores, impresoras o el propio cable de red.

Por lo demás, la disposición de la parte trasera es la habitual de las cajas actuales con la fuente de alimentación en la parte inferior, seis ranuras de expansión y el ventilador de 120 mm en la parte superior.

Quitamos el panel lateral de ventana para conocer el interior de la Cooler Master Mastercase Pro 6 y accedemos por fin al interior de la caja.

EL INTERIOR

La caja tiene dos zonas muy bien diferenciadas las cuales están separadas por un panel de acero que además no es extraible por lo que,nos guste o no, vamos a tener que convivir con ese diseño por parte de Cooler Master.

La parte inferior está destinada a la fuente de alimentación y, como podéis ver en la foto de arriba, el fabricante apuesta por incluir una jaula que nos permitiría instalar dos discos de 3,5″. Por cierto, es en una de las bandejas de la jaula de abajo donde encontramos la caja de los accesorios. ¿Hacemos un pequeño receso y hablamos de ellos?

Entre los accesorios podemos encontrar todo tipo de tornillos, pasadores, bridas y tres adaptadores (uno para cada ventilador que viene de serie) del conector del ventilador a molex por si en la placa no hubiera conexiones diferentes.

Continuamos con la zona inferior donde instalamos la fuente de alimentación y donde encontramos dos prominencias en forma de carriles que mantienen elevada la fuente de alimentación sobre el suelo con el fin de que el aire que entra por la parte inferior de la caja tenga sitio suficiente para circular y refrigerar la fuente. Además tenemos el filtro antipolvo que ya os dijimos que es muy sencillo de extraer. Sin duda la fuente se mantendrá bien refrigerada en todo momento.

Además la instalación de la fuente se hace bastante sencilla porque se atornilla sobre una pieza extraible que después se coloca sobre el propio chasis.

De la jaula para dos discos de 3,5″ de la parte inferior que os decíamos anteriormente tenemos que decir que Cooler Master hace un gran esfuerzo a la vez que da un paso más en la innovación de las cajas. Dicha jaula, a parte de que puede ser extraida sin problemas, puede ser desplazada a la derecha (mediante un sistema de rieles) por si queremos utilizarla pero queremos montar un radiador triple en la parte frontal de la caja, e incluso tenemos la oportunidad de quitarla de la zona inferior y ponerla justo debajo de la jaula para tres discos que tenemos en la parte superior. La modularidad en este caso es una gran ventaja.

Desde la zona inferior a la superior tenemos dos grandes agujeros con embellecedores de goma que nos permitirán pasar los cables de la fuente de alimentación desde la parte inferior hacia la placa. Y justo a su izquierda dos bandejas para instalar, si lo consideramos oportuno, dos discos de 2,5″. Si os fijáis en las fotos de abajo las bandejas para instalar los discos de 2,5″ ya vienen acompañadas de sus correspondientes huecos para poder pasar los cables SATA y de alimentación a la parte trasera de la caja.

Por fin vamos a la zona superior y en el primer punto donde nos vamos a parar es en la zona de la derecha donde encontramos las dos bahías de 5 1/4 y la jaula para poder instalar tres discos de 3,5 o 2,5″. Es muy importante dejar claro que ambos accesorios son muy fáciles de extraer con que el interior de la caja quedaría aún más diáfano y el flujo de aire sería aún mayor al encontrar menos obstáculos.

Si quitamos las sujeciones para los dispositivos de 5 1/4 y la jaula para discos de la zona de la derecha, como hemos dicho anteriormente, podremos poner sin problema un tercer ventilador de 120 o 140 mm y además ganamos muchísimo espacio, por ejemplo, para poder instalar tarjetas gráficas del tamaño máximo conocido pues pasaríamos de poder poner GPUs de 296 mm a poner GPUs de hasta 412 mm. Tamaño que, si no me equivoco, aún no tiene ninguna tarjeta gráfica del mercado.

Una vez extraídos dichos accesorios podemos apreciar con más nitidez los ventiladores que vienen de serie y podemos ver el hueco que queda para instalar el tercer ventilador si lo consideramos oportuno.

Los dos ventiladores que pone Cooler Master de serie en la parte frontal son del propio fabricante y con su número de serie (DF1402512SELN) podemos saber que son de 140 mm de hasta 1200 RPM y con una nivel de ruido máximo de hasta 19 dbA, con lo que podemos concluir que son bastante silenciosos. Los conectores a la placa son de tres pines.

En la parte superior ya os decíamos que la estructura para poder fijar el radiador es totalmente extraíble por lo que la sencillez es una de las grandes ventajas a la hora de montar dicho radiador. Se pueden instalar, en la parte superior, radiadores dobles bien de 120 mm o 140 mm y entre la estructura y hasta donde llega la placa hay bastante espacio por lo que los ventiladores del radiador pueden ir por dentro de la caja sin que entorpezcan la instalación de, por ejemplo, el cable de alimentación de la CPU.

En la parte trasera poco que decir, el típico ventilador de 120 mm que se utilizará para extraer el aire caliente generado por el procesador en el interior de la caja.

La zona donde se instala la placa es bastante diáfana por lo que es muy sencillo trabajar en ella. En ella destaca el gran hueco que hay para poder cambiar el disipador de la placa sin necesidad de quitarla podiendo acceder desde la parte de atrás al backplate de dicho disipador. Este hueco, ya se ha convertido en un clásico dentro de las actuales cajas. E igual de clásicos son los huecos recubiertos de goma que se han abierto en la parte derecha para poder pasar los cables que vienen desde la parte trasera para conectarse a la placa.

Nos vamos a la parte trasera de la caja y una de las sensaciones que primero nos produce al echar un vistazo es la gran cantidad de espacio que haya para esconder los cables así como las facilidades que concede el fabricante para tenerlos ordenados si queremos. En conclusión, la gestión del cableado de esta caja es otro de sus puntos fuertes. Uno más a introducir en la larga lista de esta magnífica caja. Entre la bandeja de la placa base y el panel lateral hay unos 3 cm preciosos que nos permiten dejar cómodamente todo el cableado sin que entorpezca después a la hora de cerrar la caja.

Y por si estro fuera poco, el fabricante ha puesto a nuestra disposición una serie de velcros para que podamos sujetar elegantemente los cables y dejarlos totalmente ordenados facilitándonos la ordenación de los mismos.

EL MONTAJE

El montaje es extremadamente sencillo aunque, como ahora veréis, hemos encontrado algunos pequeños fallos aunque no restan la gran calidad de esta caja.

Sin duda, la gran cantidad de huecos y el gran espacio en la parte de atrás nos permite hacer una instalación limpia de cables, principal objetivo de los fabricantes de cajas. Si quitáis las bahías de 5,25 y la jaula de discos de 3,5, podéis ver que queda un espacio brutal que, como os decía más arriba, nos da la opción de poner cualquier tarjeta gráfica del mercado. Igualmente, tanto espacio posibilita poner un radiador triple en la parte frontal sin ninguna dificultad. Como podréis observar, la modularidad de la caja nos permite múltiples combinaciones.

Además, otra de las ventajas de poder eliminar la jaula de discos y las bandejas de 5,25 es, sin duda, la de facilitar el flujo de aire con lo que los componentes del sistema, sobre todo procesador y GPU, salen muy beneficiados.

La zona de la fuente de alimentación es la que quizás me ha dejado un poco decepcionado. No por espacio que puedes poner cualquier fuente del mercado, no por diseño que le han puesto un para de elevaciones para que se eleve en un centímetro respecto del suelo y pueda coger el aire y no en cuanto a gestión de los cables gracias a los dos huecos que tiene la plataforma para poder pasar los cables de la GPU. En todos esos aspectos quedamos francamente contentos pero el «pequeño pero» es puramente estético y es que hubiera agradecido que pusieran un pequeño embellecedor o puerta (como hicieron con las Cosmos 2) para que los cables sobrantes que quedan al lado de la fuente no se vean.

CONCLUSIÓN

Sin duda estamos ante un grandísimo fabricante de cajas y sus últimas creaciones no pueden ser mediocres. El problema es que innovar en el mundo de las cajas de PC es extremadamente complicado porque está todo inventado (o casi todo). Y este caso no es una excepción. Alguna mejora como el hecho de poder extraer el accesorio superior de la caja para montar la líquida sin necesidad de pasar incomodidades cuando lo tienes que hacer desde la caja. En fin, no podemos decir que nos haya impresionado si bien es cierto que, como so decía antes, es complicado innovar en este tipo de hardware.

Desde el punto de vista de temperaturas y ruido cumple con creces. Las pruebas las hicimos sin las bandejas de 5,25 y las jaulas de 3,5″ y los resultados de temperaturas han sido muy buenos en general. Con la RX480 de Powercolor no hemos pasado en ningún momento de los 65 grados en carga, temperaturas que nos han sorprendido gratamente teniendo en cuenta el margen en cuanto a temperaturas que podemos manejar. Y en cuanto al ruido, hay que reconocer que los paneles laterales de acero y el chasis también de acero amortiguan mucho el ruido de los componentes del interior. Los ventiladores que monta Cooler Master son de por sí muy silenciosos y a ello hemos de sumar que hemos aprovechado para montar la nueva Refrigeración Líquida AIO de Cooler Master (que analizaremos en breve) y se comporta de forma muy positiva desde el punto de vista del ruido.

VENTAJAS

• Buena calidad de materiales (al menos paneles y chasis)
• Buena gestión de cables (suficiente espacio entre la bandeja de la placa y el panel)
• Buen aislamiento del ruido y buenas temperaturas
• Modularidad

INCONVENIENTES

• Estéticamente se podría hacer más con la madeja de cables de la PSU
• Quizás el precio sería mejorable



Desde la llegada de Corsair al segmento de las cajas de ordenador, este fabricante ha mantenido un flujo constante de nuevos modelos, a cual más interesante. De hecho, nuestra página tiene un buen montón de análisis de varios modelos de esta marca. Así que recibir una nueva caja para análisis siempre es algo esperado con cierta anticipación. Y más cuando se trata de un modelo que ni siquiera se ha lanzado al mercado todavía (bueno, se lanza hoy) como es el caso de la Corsair Carbide Spec-04, de la cual os presentamos nuestro análisis completo.

Como bien sabréis, la gama Carbide de Corsair es la, por así llamarlas, gama «básica» de este fabricante. Los modelos de esta gama van desde los muy básicos como la Carbide 100 hasta modelos más avanzados como las Carbide Air 740. O lo que es lo mismo, engloba a muchos modelos de diferentes características en los que el precio NO es el factor diferenciador. Y en esta gama es donde Corsair está sacando sus modelos de diseño más agresivo de la serie Spec. De hecho, en la web tenemos el análisis de la Spec Alpha que os recomiendo leer porque esta caja guarda muchas similitudes con el modelo que hoy voy a analizar.

CARACTERÍSTICAS TÉCNICAS

Veamos primero lo que el fabricante tiene que decirnos sobre su caja.

Corsair define a la Carbide Spec-04 como una caja compacta y a la vista de las dimensiones, salta a la vista que parece serlo. Pero «compacta» no tiene por qué significar «estrecha» o «apretada», como demuestran las tolerancias que tiene tanto para el disipador como para la gráfica o la fuente de alimentación. Tampoco va mal servida en cuanto a almacenamiento disponible, con tres bahías de 3,5″ y otras dos de 2,5″. Sin embargo, hay que mencionar que la caja no lleva bahías de 5,25″, lo que significa que no podremos instalar nada que emplee ese tipo de bahías.

De todas formas, también os quiero llamar la atención del precio que tendrá a la venta. Solo $49. Ese es francamente un muy buen precio para una caja, así que habrá que ver qué sacrificios ha tenido que hacer el fabricante para alcanzarlo.

ANÁLISIS EXTERNO

La Corsair Carbide Spec-04 me llegó en una caja de cartón marrón en cuyos laterales hay impresos tanto unos dibujos de la caja (uno de ellos, explotado) y las características técnicas de la misma.

Me gusta que la caja de cartón venga con recortes en dos de sus laterales que puedan actuar como asas para que su transporte sea más cómodo.

Si os fijáis en la segunda foto, viene una pegatina, justo encima de la abertura para sujetarla, donde indica el modelo exacto y el tipo de combinación de color que me ha llegado.

En mi caso particular, el modelo que he recibido tiene ventana lateral y emplea la combinación de colores rojo y negro en el frontal de la caja, a pesar de ser toda la caja en color negro. Y hablando del color de la caja, creo que es hora de presentaros a la Corsair Carbide Spec-04 en toda su gloria.

Como podéis ver, guarda un más que razonable parecido a su hermana más antigua, la Spec Alfa por el frontal que emplea. Así que vamos a darnos una vuelta y os iré comentando mis impresiones sobre ella. La primer imagen que vais a ver es la del frontal de la caja, donde se puede ver el diseño poliédrico que emplea en la zona frontal. Un diseño que, si bien me parece atrevido, me genera ciertas dudas sobre el tema de la ventilación. Y es que la caja solo tiene un ventilador de 120 mm instalado en su frontal, así que quiero ver si esta disposición no acaba afectando negativamente a la capacidad de refrigeración.

El lateral izquierdo está dominado por una gran ventana de plástico semi ahumado que deja ver bastante bien casi todo el interior (ya veremos éste en mayor detalle en la siguiente sección).

La parte trasera no tiene mucha historia, lo cual no me quita de hablar sobre esta zona.

En la parte superior tenemos el hueco para el ventilador de 120 mm opcional que podemos instalar en su interior. Justo al lado izquierdo se encuentra el hueco para montar el escudo EM de la placa base. Hay un hueco en la parte superior de donde se instala el ventilador trasero que no tengo ni idea de para qué lo necesita ahí el fabricante. Quizás en una versión futura quieran poner ahí un controlador de ventiladores, al estilo de lo que hacía Antec antiguamente en sus cajas.

Por debajo lo que tenemos son las siete ranuras de fijación para las tarjetas de expansión del sistema. Y aquí es donde encuentro un sistema de anclaje que no me convence demasiado dado que para fijar las tarjetas, hay que desmontar primero una pletina, quitar la cubierta de la ranura que queremos emplear, para después volver a poner la pletina. Sinceramente, creo que son demasiados pasos para fijar una tarjeta de expansión y ganas de hacer complicado algo tan sencillo como quitar la cubierta e insertar la tarjeta de expansión.

El lateral derecho está formado por un gran abultamiento destinado a permitir la circulación de los cables por la parte trasera de la placa base de la Carbide Spec-04, quedando escondidos, como ya veréis luego. En la parte superior izquierda está el panel I/O. Y la ubicación que ha elegido Corsair no me parece la más adecuada.

¿Por qué, os estaréis preguntando? Una caja con un lateral con ventana está pensada para poder ver su interior, lo cual significa emplearla encima de la mesa, en lugar de en el suelo, que es donde deben de ir las cajas de ordenador. Si queremos ver el interior de la caja, el panel I/O está justo en el punto más alejado para poder acceder a él. Y para hacerlo, casi con toda seguridad, os tocará desplazar la caja (o vosotros mismos) para saber dónde conectáis lo que queréis. Hubiera preferido verlo instalado en el frontal de la caja o en el lateral izquierdo, donde no hubiera que moverla para poder acceder a él. En resumidas cuentas, me parece una ubicación poco práctica.

La parte superior tiene dos aberturas donde se pueden instalar sendos ventiladores de 120 mm. Curiosamente, aquí Corsair ha acertado plenamente al hacerlos de manera que no estén centrados con el punto medio de esta parte sino desplazados hacia el lado donde van montados los componentes internos. Esto maximizará su empleo cuando se monten ahí. Aunque como luego veremos, el espacio que queda entre un disipador y un posible ventilador ahí instalado es bastante pequeño y puede hacer complicado su uso en función del disipador que empleemos dentro de la Carbide Spec-04.

Finalmente en la parte inferior lo más destacable es la abertura para la refrigeración de la fuente de alimentación y las cuatro patas de goma que ha instalado el fabricante. Y que a diferencia de las que se suelen emplear en las cajas de este precio, realmente son blandas y servirán para amortiguar las vibraciones de la caja cuando ésta esté en funcionamiento.

Algo que no he comentado es que me ha sorprendido bastante es el escaso peso de la caja. Mucho me temo que el metal que se ha empleado en su fabricación no parece ser de lo más grueso.

Es hora de echarle un ojo a esta Carbide Spec-04 por dentro, ¿no creéis?

ANÁLISIS INTERNO

Al quitar las tapas laterales, mis temores sobre el metal han quedado plenamente confirmados. Me temo que Corsair ha empleado un metal bastante fino en la fabricación, muy en la línea de las cajas de este tipo de precio. No es que haya sido inesperado, pero vaya, que quizás esperaba un poco más de este fabricante.

Quizás una de las cosas que más me ha gustado a la hora de abrir la caja por dentro la primera vez ha sido ver lo espaciosa que es por dentro. Esto probablemente se pueda deber a la ausencia de las bahías de 5,25″ que suelen ir en la parte superior derecha.

La parte izquierda es la bandeja para instalar la placa base y podemos ver que Corsair ya ha dejado montado en la Carbide Spec-04 los correspondientes soportes de latón para la instalación de ésta. Esto seguramente ahorrará bastantes quebraderos de cabeza a cualquier constructor novato. Sin embargo, algo que no me acaba de convencer es que entre el borde superior de la placa base y el techo de la caja no queda demasiado espacio. Tampoco me convence el taladro que se ha hecho en la parte izquierda superior, ya entenderéis por qué luego.

La parte trasera, desde el interior de la caja, permite ver que las tapas de las ranuras de expansión están perforadas para mejorar la ventilación de la caja. Algo lógico dado que en este caso se trata de una caja de presión positiva.

En la parte inferior se encuentran las tres bahías de 3,5″. En ellas podréis montar tanto los discos duros con ese formato como también los de 2,5″. El montaje se realiza, en el primero de los casos, insertando la unidad dentro del soporte de plástico. En el segundo caso hay que utilizar tornillos para dejarlos fijos a los soportes.

Al menos, el hueco que queda entre los discos duros es bastante amplio como para que circule el aire de refrigeración sin demasiadas interferencias entre ellos, algo que siempre he considerado un plus muy importante.

Y aquí también podéis ver una de las principales causas de preocupación que tengo con la Carbide Spec-04 y es que la entrada frontal de aire se encuentra bastante limitada al tener la chapa de plástico roja justo en frente de la ubicación del ventilador frontal. Ya veremos si incide de alguna manera cuando haga el testeo de la caja más adelante.

Justo encima de las bahías para discos duros se haya el hueco reservado para instalar dos unidades de 2,5″. Y está bien que esté en ese punto dado que está justo en frente de la corriente de aire, así que su ventilación está asegurada.

Si le damos la vuelta a la caja tenemos la siguiente imagen.

Empezando por el lado izquierdo, se pueden ver los taladros donde se deben de colocar los tornillos para sujetar las unidades de 2,5″, así como tres ojales metálicos para sujetar cables. Esta posición está bastante bien pensada porque permite sujetar, no solo los cables de alimentación y datos que vayan a las unidades que se monten en esa zona, si no también los cables que salen de la zona I/O que se puede ver en la imagen.

A la derecha tenemos la parte trasera de la bandeja de soporte de la placa base, la cual tiene varios taladros para ayudar a manejar y dirigir los cables a los diferentes conectores de la placa base. La verdad es que el número de ojales para la sujeción de los cables no es en exceso elevada, pero están situados justo donde deben para cumplir perfectamente su función.

He de decir, en este punto, que el espacio que han entre la parte trasera de esta bandeja y el borde externo de la caja es mínimo (he medido unos 5 mm). Por suerte, Corsair ha pensado en esto al hacer la chapa derecha abultada para que no haya problemas a la hora de pasar los cables por detrás de la placa.

Es hora de ver qué tal es el montaje de un ordenador en esta caja.

MONTAJE

El montaje de un ordenador en la Corsair Carbide Spec-04 no tiene mucha historia, la verdad, y el resultado que se consigue es de un interior bastante limpio de cables a la que ponemos un poco de empeño en hacerlo.

Los componentes que he empleado para el montaje (y el posterior testeo) son:

• AMD A10-7850k
• Asus A88XM-PLUS
• 2 x 4 GB Kingston HyperX DDR3-2666
• Sapphire Radeon HD 7950
• Seagate Barracuda 7.200.10 250 GB 3,5″
• Seagate Movile 7.200 1 TB 2,5″
• Kingston KVR 90 GB 2,5″

Varios inconvenientes que me han surgido durante el montaje son:

• El taladro superior izquierdo para paso de cables es prácticamente inservible y, al final, se acaba forzando y doblando la placa base para que el cable de alimentación del procesador pueda pasar por él y conectarse al conector EPS +12V.
• El hueco para colocar ventiladores en la parte superior es muy justo y podría llegar a interferir con el disipador del procesador.

•  El sistema de retención para tarjetas de expansión es efectivo, sí, pero engorroso de utilizar.

Quitando estos aspectos, la caja permite un montaje sin complicaciones y, como ya decía, permite tener un interior bastante despejado de cables al final.

Veamos ahora qué sucede cuando sometemos a estos componentes a nuestro habitual test de estrés.

TESTEO

Para testear el rendimiento térmico de la Carbide Spec-04 someteremos a los componentes a mi habitual batería de tests, consistente en:

• Media hora con el ordenador en reposo en el escritorio.
• Una hora con el procesador y la tarjeta gráfica funcionando al 100%, ejecutando de manera simultánea tanto Prime95 como Unigine Heaven 2.5

He dividido los tests en dos sesiones. Una de ellas es la configuración stock de la caja y la segunda es añadiendo un ventilador de 120 mm a su parte trasera. En ambos casos, la temperatura ambiente durante los tests se mantuvo en 23 ºC.

Los resultados de la configuración stock son los siguientes:

Los resultados de la caja son bastante decentes excepto, mucho me temo, en la zona de discos duros donde la temperatura se elevó bastante. No son unos grandes resultados pero la caja claramente se defiende en circunstancias de carga de trabajo extremo. Y las temperaturas en el escritorio son bastante buenas.

Cuando añadimos un ventilador a la zona posterior de la caja, el resultado final es el siguiente:

Solo el procesador y el chipset de la placa realmente se benefician bastante con bajadas de temperatura de hasta 4 ºC (lo que me hace suponer que en esa zona el aire caliente tiende a embolsarse y no escapa con facilidad de la caja), pero ni la tarjeta gráfica ni los discos duros presentan una variación de la temperatura más allá del posible margen de error.

CONCLUSIÓN

Por los $49 (62,90 € en España con los impuestos) que va a costar esta caja cuando se ponga a la venta, pocas pegas le puedo poner. Me parece una caja que está bien construida, con un buen trabajo de pintura y con un interior espacioso para ser una caja de ordenador compacta. Tiene un buen sistema de gestión de cables que permite conseguir un interior despejado y y podremos montar en su interior casi cualquier componente que nos apetezca dado que sus márgenes de maniobra son realmente buenos, especialmente en la zona del disipador y la tarjeta gráfica.

También hay que decir que Corsair ha tomado algunas decisiones de diseño que no me parecen muy acertadas, como el taladro para pasar el cable de alimentación del procesador o la escasa distancia entre la parte superior de la placa base y el hueco para los ventiladores del techo. Por no contar lo endeble que es el acero de ambas tapas laterales.

Pros:

• Diseño agresivo y atractivo
• Buen  trabajo de pintura
• Facilidad en el montaje
• Interior amplio
• Gran capacidad para instalar disco duros
• Ventilador incluido bastante silencioso
• Interior despejado de cables
• Capacidad para montar componentes de gran tamaño
• Tamaño externo contenido
• Muy barata, por solo $49

Contras:

• Acero de paneles laterales algo endeble
• Los resultados térmicos no son los mejores
• Discutible ubicación de alguno de los taladros para paso de cables
• Sistema de sujeción de tarjetas de expansión engorroso

Por toso esto, la Corsair Carbide-04 al final se hace acreedora de nuestro galardón de oro y no tengo ningún problema en recomendarla a aquellos usuarios que vayan cortos de dinero pero quieran una caja bien pensada y muchísimo mejor que las genéricas que muchas veces se ven en ese rango de precios.



En los últimos tiempos, la mayoría de fabricantes de cajas para PC están cambiando la tendencia de utilizar plástico acrílico en una ventana lateral por el cristal templado, pues no solo le da un mejor aspecto al sistema, sino que además hace que se pueda utilizar todo el lateral de material transparente, dotándolo a su vez de mayor rigidez y robustez (si bien es cierto que el cristal es frágil). Hoy vamos a mostraros nuestro análisis de una caja que lleva ésto casi al extremo, la Raijintek Asterion Classic, una caja que utiliza ambos laterales de cristal templado y que además basa su construcción en aluminio, siendo con ello una caja con los materiales de mejor calidad y que se ha convertido en el tope de gama del fabricante.

Hay que decir que la Asterion de Raijintek tiene dos variantes, la Classic que es la que analizamos hoy y la Plus. La diferencia entre ambas es el cristal templado de los laterales y que la Plus cuenta con una bahía para unidades ópticas en formato slim, eso es todo. También hay que destacar un tema importante, y es que el utilizar aluminio y cristal templado (máxime cuando se hace en los dos laterales como en éste caso) suele subir bastante el precio de la caja, pero en éste caso la Asterion Classic de Raijintek tiene un precio más que razonable pues se puede encontrar en tiendas de España a un precio que ronda los 140 euros. Ya solo por la calidad de materiales, lo vale.

Pero no todo ha de ser calidad de materiales en una caja que presume de ser el tope de gama de un fabricante de la talla de Raijintek, también debe tener funcionalidad y versatilidad, y en éste caso tampoco se quedan cortos. Como veremos a continuación, la Asterion Classic es capaz de dar cabida al hardware de más alta gama que podamos imaginar, incluyendo la capacidad de instalar sistemas de refrigeración líquida personalizados con radiadores de hasta 360 mm de longitud, algo raro de ver en una caja de aluminio.

CARACTERÍSTICAS TÉCNICAS

Tomadas de la página web del fabricante.

Como podéis ver, la Asterion Classic es capaz de dar cabida a placas base de formato E-ATX e inferiores, así como a fuentes de alimentación de cualquier longitud, disipadores de procesador de hasta 180 mm de altura (lo más grandes miden 170 mm), tarjetas gráficas de hasta 340 mm de longitud y, como adelantábamos en la introducción, radiadores de sistemas de refrigeración líquida de hasta 360 mm de longitud. En resumidas cuentas, se trata de una caja que presume de aspecto estético y de calidad de materiales pero que también nos otorga una grandísima funcionalidad, pues podremos instalar casi literalmente cualquier hardware en su interior.

Claro que también tiene algunas pegas, como el hecho de que no cuenta con bahías para unidades de 5.25 pulgadas. Hoy en día ya casi están en desuso las unidades ópticas, eso es cierto, pero los controladores de ventiladores también utilizan éste formato y son algo muy utilizado hoy en día, máxime en equipos de alta gama como es el caso. Así mismo también tiene algo limitadas las unidades de almacenamiento (podremos instalar un total de seis, tres de 2.5″ y tres de 3.5″), aunque lleva espacios más que de sobra para casi cualquier sistema normal.

ANÁLISIS EXTERNO

Raijintek ha embalado la Asterion Classic en una caja de cartón duro de color neutro con un grosor considerable. Salta a la vista que el embalaje es el mismo para los modelos Classic y Plus dado que tienen las mismas dimensiones, e incluso en el lateral que viene un cuadro con las especificaciones técnicas nos encontramos con que se enumeran las de ambos modelos. En el otro lateral viene marcado el modelo exacto que hay en el interior, en nuestro caso el modelo Classic de color plata.

Dentro de éste embalaje de cartón duro y grueso nos encontramos con la caja completamente protegida por un plástico endeble que amortiguará cualquier tipo de golpe. Éste tipo de plástico es más caro que el poliextireno expandido (corchopán) habitual, pero tiene esa facultad de amortiguar los golpes que es necesaria para proteger la integridad del cristal del que están fabricados los laterales de la caja.

Ya sin su embalaje, aquí podéis ver la Raijintek Asterion Classic en una vista a tres cuartos. Nos sorprende ver que los cristales templados de ambos laterales están tintados para oscurecer un poco el interior y que básicamente lo que se vea sea la iluminación del interior, algo que bajo mi punto de vista queda bastante bien con el color plateado del aluminio exterior pero pienso que quedaría mejor en la versión en color negro de ésta caja.

Ya que estamos viendo los laterales, hay que enseñaros que éstos se fijan a la caja mediante cuatro tornillos que podemos poner y quitar con la mano como el que os mostramos en la siguiente imagen.

Seguimos con las vistas exteriores, y aquí tenemos el frontal, fabricado con aluminio cepillado de color plata. La estética es idéntica a otras cajas del fabricante como la pequeña Metis o la Styx que ya analizamos en el pasado, con el logo del fabricante en la zona inferior y solo el botón de encendido en la superior. Simple y elegante.

Aquí podéis ver más de cerca el botón de encendido, y levemente los puertos de conexión de la parte superior que luego veremos más en detalle, pero que consisten en éste caso en cuatro USB 3.0 y los dos minijacks de audio. Fijaos que ésta caja no tiene botón de reset ni puertos USB 2.0.

Ya que estamos con la parte superior seguimos con ella. Además de los puertos de conexión tenemos una gran rejilla metálica de color negro, tras la que podremos instalar radiadores o ventiladores por el interior. Ésta rejilla tiene un filtro anti polvo que podremos meter bajo el grifo para lavarla sin problemas.

Aquí podéis ver los puertos de conexión de la parte superior más de cerca. Recordad que aunque no tiene USB 2.0, los USB 3.0 son retrocompatibles con éstos. Además como veremos más adelante, los cables internos de conexión nos permitirán utilizar cabezales internos de la placa base USB 2.0, de manera que aunque el conector sea azul funcionarán como 2.0 si nuestra placa base no tiene cabezales internos USB 3.0 suficientes.

Éste es el aspecto de la zona inferior, dominada por dos grandes rejillas con filtro anti polvo. Lamentablemente, éstos filtros no se deslizan hacia el exterior y hay que desatornillarlos para sacarlos y lavarlos. Así mismo, tenemos cuatro patas de goma anti vibraciones y anti deslizantes que mantendrán la caja en su sitio y colaborarán para que tenga un funcionamiento silencioso.

Éste es el aspecto que tiene la parte trasera. Hay una rejilla de ventilación bastante generosa en la zona superior, lo que desde ya nos dice que hay un buen espacio entre la placa base y el techo de la caja. Bajo ésta, el hueco para el escudo I/O de la placa y a su derecha una rejilla para ventilador de 140 / 120 mm, con uno de 120 mm ya preinstalado. Debajo ocho ranuras de expansión y, finalmente, el espacio para la fuente de alimentación en el suelo de la caja.

ANÁLISIS INTERNO

Vista la caja por fuera es hora de abrirla y ver qué nos ofrece en su interior. Para retirar los paneles laterales de cristal hay que quitar los cuatro tornillos en cada uno de ellos como os indicamos antes. Éstos tornillos se pueden quitar con la mano o con un destornillador plano fácilmente, pero hay que tener cuidado de no forzar mucho el lateral para no romperlo pues la perforación va directamente sobre el cristal. Raijintek ha tenido a bien, sin embargo, hacer que el cristal se apoye sobre soportes cubiertos de goma, lo cual ayudará a preservar la integridad del cristal para que no haya problemas.

Aquí podéis ver en detalle éstos soportes con inserciones de goma.

Vamos ya con el interior de la caja. A primera vista se ve muy espaciosa, ya que no en vano es capaz de dar cabida a placas E-ATX, pero también por el hecho de que carece de bahías para unidades de 5.25 pulgadas y eso da muchísimo espacio interno extra.

El interior no es de aluminio sino de acero SECC de 1 mm de grosor pintado de negro, algo que le da mayor robustez a la caja. Cuenta con numerosas perforaciones engomadas para canalizar cables así como salientes para utilizar bridas.

Detalle de la zona de instalación de la placa base, con su generoso hueco para acceder a la parte trasera del socket.

En ésta parte superior está la rejilla de la que os hablamos antes, y podremos instalar aquí tres ventiladores de 120 mm (o radiadores de 120, 240 y 360 mm) o bien dos de 140 mm (o radiadores de 140 y 280 mm). La rejilla se puede poner y quitar fácilmente (aunque hay que hacerlo desde dentro de la caja, desde fuera no se puede porque hay que tirar de tres pestañas que están por dentro) para darnos acceso fácil a ésta zona.

También en la parte superior tenemos el panel de conexiones.

Ésta imagen corresponde a la zona trasera, con sus ocho ranuras de expansión PCI con embellecedores perforados y reutilizables, y su ventilador de 120 mm preinstalado. Éste tiene iluminación en color blanco con forma de anillo al estilo de los ventiladores Riing de Thermaltake. Cuenta con inserciones de goma para reducir las vibraciones, y su conector de 3 pines hace que funcionen siempre a una velocidad de 1200 RPM, siendo bastante silenciosos.

En el frontal encontramos dos ventiladores exactamente iguales que el trasero (la caja incluye tres en total) y hay espacio para instalar un tercero. La pieza sobre la que van instalados se puede quitar retirando cuatro tornillos facilitándonos el acceso a éstos, útil especialmente si los vamos a quitar para instalar un radiador.

Nos vamos a la zona inferior para ver la cubierta bajo la que encontraremos la fuente de alimentación y el único rack de discos duros de la caja. Para retirar ésta cubierta es necesario quitar un tornillo por detrás de la caja, otros tres por debajo y tres más por la zona trasera de la placa. En total siete tornillos. Como podéis ver en las imágenes, ésta cubierta tiene varias perforaciones que nos permitirán instalar ahí discos duros con los accesorios que incluye la caja.

Así se ve cuando retiramos la cubierta.

Como se puede apreciar, hay dos grandes soportes de goma sobre los que montar la fuente de alimentación, separándola en gran medida del suelo de la caja.

El rack para discos duros -que se puede poner y quitar- tiene dos bandejas que nos permitirán instalar dos unidades de 3.5/2.5 pulgadas sobre gomas anti vibraciones.

Ésta es la parte trasaera, bastante sobria y el la línea de lo que hemos visto hasta ahora. Fijaos que también hay perforaciones para instalar una unidad de 2.5 pulgadas por detrás de la placa base.

El acceso a las bandejas del rack de discos es por éste lado, por cierto, así que éstos se deberán instalar girados 180 grados con respecto a lo que es habitual.

Con esto hemos terminado el aspecto interior de la caja, y solo nos queda ver un par de cosas más antes de realizar el montaje. Para empezar los cables de conexión, que como os decíamos antes consisten en dos conectores internos USB 3.0 pero de los que cuelgan cabezales USB 2.0, de manera que podremos conectar unos u otros. También conector de audio HD y los cables del botón de encendido y LEDs habituales, que en éste caso carecen de conector de reset porque la caja no tiene.

Por último los accesorios, que en éste caso son un breve manual de instrucciones que, sinceramente, no es de mucha ayuda, y una bolsa con toda la tornillería necesaria y un par de bridas.

MONTAJE

Vista la caja por fuera y por dentro es hora de instalar hardware en ella. Hemos optado por nuestra plataforma AMD de formato ATX, que como véis desde el primer paso ya tiene un enorme Noctua NH-D14 instalado. La placa base es el primer paso y se instala sin ningún tipo de problema.

De hecho, y ésto es importante, mirad que cantidad de espacio nos queda entre la placa y el techo de la caja. Ésto no solo nos permitirá instalar radiadores en ésta zona, sino que también nos da mucho margen para poder atornillar ésta zona de la placa base con el enorme disipador instalado, así como conectar el cable EPS de 8 pines de la fuente que siempre es el que más guerra da.

Instalada y conectada la placa (aprovechamos para ir conectando ventiladores y los cabezales internos) es hora de montar la fuente de alimentación. Para ello hay que sacar la pieza trasera con cuatro tornillos, anclar ésta a la fuente y luego meterla desde fuera.

Fijaos cómo queda sobre los soportes, perfecta.

Ahora los discos duros. En éste caso instalamos un SSD de 2.5″ y un disco duro mecánico de 3.5 pulgadas, así que optamos por hacerlo con las bandejas para el rack inferior, así no quedará ningún disco duro a la vista a través de los cristales de los laterales.

Conectamos ya los cables de la fuente de alimentación a sus correspondientes partes, los SATA de los discos y el resto de conectores. Instalamos la tarjeta gráfica y ya estamos prácticamente listos para hacerlo funcionar.

Gracias a la cubierta inferior no queda a la vista ningún cable más de lo necesario (básicamente el ATX que tiene que salir y el PCI-Express de la gráfica).

Ahora, instalamos los laterales de nuevo y ya estamos listos.

TESTEO

Hora de ponerlo en funcionamiento para ver qué tal funciona. Lo primero que hay que ver, claro, la iluminación, que en éste caso se basa en los tres ventiladores con su iluminación color blanco en forma de anillo. Gracias al tintado de los cristales queda bastante discreto, eso sí.

También se ilumina el botón de encendido. Por cierto que la luz de actividad de los discos duros está integrada en ésta zona, y cuando están en funcionamiento la parte de arriba se pone roja.

En funcionamiento la Raijintek Asterion Classic es sumamente silenciosa, pues sus tres ventiladores funcionan a 1200 RPM y casi no emiten ruido con la caja cerrada completamente. Ésto aunado a que el NH-D14 y la fuente también son bastante silenciosos, lo que tenemos es un sistema elegante, de grandísima calidad y bastante silencioso. No es que sea inaudible, pero el nivel de ruido yo diría que es apto incluso para dejar el PC encendido por la noche en un dormitorio sin que moleste.

En cuanto a la refrigeración hay que comentar una cosa, y es que dado que la caja tiene dos ventiladores frontales pero carece de rejilla en ésta zona, el aire entra por la parte superior y ésto se nota al poner la mano en la rejilla. Dado que no hemos instalado nada en ésta zona superior no hay problema, pero me entra la duda de qué pasaría si instaláramos en el techo de la caja un radiador de 360 mm sacando aire hacia fuera; la caja no tendría más entrada de aire que en el suelo, bajo el rack de discos duros.

CONCLUSIÓN

Tengo que confesar que me he enamorado de ésta caja desde el primer momento. Me parece muy elegante -si bien es cierto que me gusta más el modelo en color negro-, tiene unos materiales de calidad fuera de toda duda, es silenciosa y además con espacio de sobra para realizar un montaje sin contratiempo alguno. Es cómoda de manipular y admite casi cualquier hardware.

Hay dos pegas que le encuentro, y ambas relativas a la zona frontal: la ausencia de bahías para unidades de 5.25 pulgadas, o al menos para instalar un rehobús, y que no tiene rejilla de entrada de aire en ésta zona.

PROS:

• Elegante y bonita.
• Aluminio y cristal templado tintado de primera calidad.
• Muy silenciosa.
• Muy amplia.
• Fácil de manejar e instalar cualquier hardware.
• Grandes posibilidades de ampliación.
• Precio muy ajustado teniendo en cuenta los materiales (140 euros).

CONTRAS:

• Carece de bahías de 5.25 pulgadas.
• No tiene rejilla de entrada de aire frontal.

Por todo ello, la Raijintek Asterion se merece sin duda nuestro galardón de Platino, y se lleva nuestra recomendación por su rendimiento y su relación prestaciones / precio.



Estamos ante una caja que ya tiene su tiempo, pues digamos que ya fue presentada hace aproximadamente 3 años. Cuando decimos obsidian, hablamos, para muchos, del tope de gama de Corsair, y eso es decir mucho. Primero, tenniedo en cuenta que Corsair ha sacado muchos modelos de cajas (Carbide, Graphite, Obsidian…) y segundo porque Corsair sin duda es uno de los líderes actuales en este tipo de hardware tan necesario.

Por otro lado, si el buque insignia de las Corsair Obsidian era la 900D, podemos decir que esta 350D podría considerarse su equivalente pero en cajas de pequeño formato (Micro-ATX).

Esto ya nos sitúa en el mercado esta caja, que a pesar de llevar ya mucho tiempo, sigue en lo más alto, por calidad de materiales y por la estética, una estética totalmente austera y sencilla que nunca pasa de moda. Desde luego, más allá de la Spec Alpha que también fue analizada en esta web, no hemos encontrado ninguna caja de Corsair que se salga de ese estilo de estética sencillo pero de una calidad brutal de componentes. Esa es la verdadera clave de éxito de Corsair.

Pero vamos a comenzar por fin con el análisis de esta caja.



La Corsair Obsidian 350D es una caja bastante amplia en general teniendo en cuenta que hablamos de una caja micro-ATX, además, las posibilidades de refrigeración son muy grandes teniendo en cuenta la modularidad con la que ha sido diseñada. En cualquier caso vais a tener oportunidad de conocerla más en detalle ahora.

ASPECTO EXTERNO

EL EMBALAJE

Poco que decir del embalaje si ya habéis tenido alguna caja de Corsair. Austeridad absoluta, en una caja de cartón marrón y con pocos detalles más allá de los necesarios para conocer un poco más a fondo la caja sin necesidad de verla.

En la parte delantera tenemos, en el lado izquierdo, una foto de la caja desde una vista tres cuartos y a la derecha las principales características de la misma en dos idiomas; inglés y francés. En la parte inferior la serie de la caja (recordad que Corsair manejas muchas gamas) y el modelo en particular.

Pasamos a la parte posterior. El diseño sigue siendo el mismo, igual de austero y aquí podemos apreciar la caja totalmente desensamblada para conocer más en detalle las partes de la misma. En la parte inferior, las mismas características de las que hablaba en la parte delantera pero en cuatro idiomas diferentes (incluyendo el español).

Que duda cabe que el embalaje es muy sencillo y no es nada vistoso, pero por una de las cosas por las que se distingue Corsair es por la seguridad con la que el interior viene embalado. La caja, en este caso viene envuelta dentro de una bolsa de plástico para evitar arañazos y a su vez flanqueada por dos grandes planchas de espuma de poliestireno que la mantiene fija dentro del embalaje y la protege de posibles golpes durante el transporte. De hecho está garantizado porque no creo recordar ni una sola vez que me haya llegado el embalaje en perfecto estado. Siempre viene con algún golpe como podeis apreciar, en este caso, en la primera foto que os ponemos del embalaje.

EL EXTERIOR DE LA CAJA

Sencillez y sensación de robustez. Como la gran mayoría de las cajas de Corsair, junto con la extraordinaria calidad de los materiales, son la seña de identidad de este fabricante. No esperéis líneas irregulares, especiales, que se salgan de lo tradicional. Corsair difícilmente va a ofrecer ese tipo de diseños.

La mires por donde la mires, la estética es igual, es cuadrada, es muy austera en su línea maestra. Corsair renuncia al diseño en pro de la refrigeración. En esta ocasión lo hace ante la dificultad de darnos, en una caja pequeña, todo lo que podemos encontrar en una grande (con sus limitaciones, por supuesto). No en vano dicen que es la hermana pequeña de la fantática Obsidian 900D. Sin duda un cumplido pero también una grandísima responsabilidad.

Los laterales de la caja no tienen nada. Por no tener no presentan ni las típicas rejillas de ventilación. El lateral principal lo podéis encontrar en dos variantes. Por un lado totalmente macizo o bien con una ventana que ocupa la práctica totalidad de dicho lateral. En nuestro caso ha llegado con el lateral macizo. pero una imagen vale más que mil palabras y podéis ver la absoluta sencillez de la caja. Ahora bien, el material está al alcance de pocas cajas, el aluminio cepillado es el gran protagonista. Espectacular, ya no solo por la sensación de calidez sino por la robustez. Coger laterales que no se doblan le confiera al sistema esa seguridad que le da el tener una caja fuerte.

En contra de algunas cajas de Corsair más grandes que presentan innovaciones para extraer los laterales, con la obsidian 350D se opta por el típico sistema de tornillos de mariposa (cabeza gorda).

Continuamos con el análisis externo y vamos a conocer más en detalle el frontal de la caja. El frontal es totalmente pulido y sin duda se nota que estamos ante una Obsidian cuando podemos comprobar que hasta el propio panel frontal es de aluminio. El aspecto es de una elegancia fuera de toda duda. Eso sí, se nota que estamos ante una caja relativamente antigua pues aún muestra las bahías de 5 1/4 que ya no se montan prácticamente en ninguna caja pues están totalmente en desuso los dispositivos que en ellas se montaban (unidades ópticas, sobre todo). Quizás se le puede buscar alguna utilidad en forma de rehobus o incluso algún depósito de bahía para refrigeraciones líquidas personalizadas pero es cierto que los fabricantes se han dado cuenta de que su uso tiende a desaparecer.

Justo por encima de ambas bahías de 5 1/4 encontramos las típicas conexiones frontales. A la izquierda tenemos las típicas conexiones de audio para auriculares y micrófono junto con un pequeño botón de reset. A la derecha dos puertos USB 3.0. Y justo por encima, en el centro, un botón de encendido con un led de actividad de disco duro.

En la parte inferior de la parte frontal no puede faltar el típico logo de corsair que ya forma parte de todas sus cajas y es una de sus señas de identidad, por supuesto.

Justo hacia la mitad de la parte frontal encontramos, a cada lado, pintados tres puntos blancos que nos señalan justo el punto donde tenemos que presionar para poder quitar el panel inferior, que es de plástico, y esconde la zona donde encontramos un ventilador de 140 mm que Corsair incluye y queda protegido por un filtro antipolvo.



El ventilador es un Corsair AF140L (A1425L12S) que gira a un máximo de 1000 RPM y es capaz de evacuar hasta 54 CFM.

La parte trasera presenta una de las principales peculiaridades de esta caja y es que presenta cinco ranuras de expansión, que para ser una caja para placas Micro-ATX es un dato a tener en cuenta. Presenta hasta tres orificios para sacar tubos de refrigeración líquida y en ella se puede ver el segundo ventilador, de 120 mm, que Corsair incluye de serie con la caja. La PSU, como ya viene siendo habitual se coloca en la parte inferior de la caja, permitiendo fuentes ATX normales.

Vamos por fin a la parte superior e inferior de la caja. En la parte superior podemos observar que en la parte superior se pueden instalar hasta dos ventiladores de 140 mm o 120 mm  (que no vienen de serie con la caja) o un radiador de hasta 280 mm. Una configuración más que sobrada para una caja de estas características.

Por fin, la parte inferior presenta un filtro antipolvo justo en la zona donde se asienta la fuente de alimentación y presenta cuatro patas bien diferenciadas que elevan lo suficiente la caja para que pueda coger el aire frío del exterior. Otra de las particularidades de la caja es que las cuatro patas presentan tacos de goma para poder fijar de forma óptima la caja y evitar el deslizamiento.

EL INTERIOR DE LA CAJA

La apertura de los dos paneles laterales es bastante sencilla pues la caja utiliza tornillos de mariposa (más bien de cabeza gorda). El interior es exactamente como el de cualquier Obsidian. Y eso ya es mucho decir. Totalmente pintada de negro, recuerda completamente a cualquiera de sus antecesoras.

En la parte inferior encontramos la zona donde se asentará la fuente de alimentación. Corsair ha dejado espacio suficiente para poder poner fuentes de hasta 25 cm de longitud. Una longitud más que apropiada para fuentes de tamaño medio. En la parte inferior que el filtro antipolvo del que os hablábamos cuando hacíamos referencia a la parte inferior de la caja en el apartado del exterior de la caja. En cualquier caso, y si tuviéramos una fuente de más tamaño podríamos quitar las jaulas que hay a la derecha del todo para discos de 3,5″. Justo a la altura de la salida de los cables podemos encontrar dos grandes aberturas protegidas con piezas de goma que esconden estéticamente los cables pero, lo más importante, los protegen de cualquier posible corte en contacto directo con el acero de la caja.

En la parte superior de la caja tenemos la posibilidad de montar un radiador de 240 o 480 mm y además es posible montar desde dentro el propio radiador y dos ventiladores con espacio suficiente para que no interfiera con la placa.

La bandeja de la placa presenta el típico hueco de gran tamaño preparado para poder cambiar el disipador del procesador sin necesidad de quitar la placa base. Además Cprsair ha dejado un espacio de más de 2 cm entre la bandeja de la placa y el panel lateral para poder hacer una gestión de cables lo más óptima posible. Con esos más de 2 cm se pueden poner cables de cualquier grosor de la fuente, incluyendo los típicos de alimentación de la placa de 20+4 pines que son los de mayor grosor. Si a eso le sumamos la gran cantidad de aberturas que presenta la caja (todas protegidas con una pieza de goma) podemos decir que la gestión de cables de esta caja es fantástica. Pudiendo hacer una instalación completamente limpia del hardware en su interior.

En cuanto a posibilidades de instalación de discos sin duda Corsair no se ha quedado corta. Tenemos en primer lugar dos bahías de 5,25″ (no olvidemos que esta caja es relativamente antigua y aún los fabricantes utilizaban este tipo de bahías). En ellas podremos instalar, las ya en desuso, unidades ópticas o por ejemplo un depósito de bahía para la refrigeración líquida por si buscamos una utilidad para el día de hoy. Posteriormente podemos ver las jaulas para las unidades de 2,5″ y más abajo las de 3,5″. En el primer caso podemos poner hasta tres discos de 2,5″ y en el segundo hasta 2 de 3,5″. Las dos jaulas se pueden eliminar en caso de que no se vaya a hacer uso de alguno de los dos formatos con lo que la entrada del aire desde el frontal sería más limpia al encontrar menos obstáculos.

Con la caja vienen dos ventiladores de serie, uno de 120 mm en la parte trasera y uno de 140 en la delantera. Volviendo a la parte trasera, podemos observar que las cinco ranuras de expansión para la instalación de tarjetas gráficas llevan cada una su tornillo de mariposa para facilitar la extracción de los embellecedores sin necesidad de destornillador.

EL MONTAJE

Sin duda tenemos el handicap del tamaño de la caja que está preparada para albergar tan solo placas Micro ATX o Mini ATX pero vamos a ver la facilidad del mismo.

El montaje lo hemos realizado con una placa Mini-ITX, en particular con una Gigabyte F2A88XN-WIFI. Nos hubiera gustado utilizar el formato Micro-ATX para poder ocupar una mayor parte del espacio de la caja pero no ha sido posible. Con dicho formato, la caja se ve demasiado espaciosa y el montaje se convierte en algo extremadamente sencillo gracias a la limpieza y a la facilidad que Corsair nos da para poder eliminar los accesorios que acompañan a la caja como pueden ser las jaulas de los discos. Sin duda esto es una ventaja muy importante pues el fabricante siempre nos va a dar la posibilidad de utilizar o no dichos accesorios y su eliminación nos puede ayudar a ganar no solo una mayor facilidad en el montaje sino también una mejor refrigeración de todo el sistema gracias a la eliminación de obstáculos al propio flujo de aire.

Si os fijáis, la placa Mini-ITX queda ridícula al lado de una caja que está diseñada para Micro-ATX. Igualmente, la fuente de alimentación utilizada ha sido una SFF de Silverstone, y el propio tamaño de la fuente hace que el espacio sobrante sea más de lo habitual.

El montaje de los discos simplemente «no es». Cuando digo que «no es» es porque cualquier niño pequeño es capaz de poner y quitar los discos en sus respectivas bandejas. Y como podéis apreciar en la imagen de más abajo, el gran hueco dejado por Corsair en la bandeja nos permite montar cualquier tipo de disipador sin necesidad de quitar la placa. Sin duda trabajar con esta caja es una auténtica delicia.

CONCLUSIÓN

Reconozco que esta 350D fue una petición personal mía a Corsair. Gracias Noelia, por cierto. Me cuesta entender que Corsair haya conseguido hacer una caja micro-ATX preparada para refrigeración líquida. Y lo consiguió. Hablo en pasado porque esta caja, ya tiene sus años pero «trasteando» por el histórico de cajas de Corsair me encontré esta 350D y tenía ganas de analizarla. Y no, no me ha decepcionado y lo que son palabras mayores, no ha decepcionado en absoluto al adjetivo «obsidian». El uso de los espacios, el diseño de la caja, las posibilidades tanto de refrigeración líquida como de un gran número de discos, la gestión de los cables….en fin, esta espectacular caja presenta todas las ventajas de una gran caja pero dentro de un pequeño envoltorio. Pocas veces me gusta valorar con un «platino» a los componentes que analizamos porque no queremos desvrtuar el máximo galardón de hardzone; pero esta «pequeña gran caja» se lo merece y ahora me alegro de haberla pedido para tenerla y guardarla durante mucho tiempo en nuestro laboratorio.

No me gusta actuar de «juez y parte» en vuestros gustos, pero si estáis pensando en montar una configuración Micro-ATX no busquéis dentro de lo actual. Con esta caja vais a encontrar todo lo que buscamos en la caja perfecta. Bueno no, si eres de los que buscan formas «diferentes», iluminación o colorido, desde luego esta no es tu caja.

PROS

• Espectacular gestión del cableado
• Perfecto aprovechamiento del espacio
• Gran calidad en los materiales
• Posibilidades varias de refrigeración líquida
• Posibilidad de albergar gran número de discos

CONTRAS

• Quizás la «pérdida» de espacio en albergar unidades de 5,25″. Pero recordemos que esta caja tiene ya tres años.



Es mi primer 10 pero desde luego no me arrepiento de darlo. Tonto de mi que no pedí la caja con el lateral de ventana, que también la hacen.
